LPS0600H1000JB

产品分类: 其它固定电阻
产品描述: ±5% ±150ppm/℃ 100Ω 600W 法兰安装 60mm*57mm*26.8mm
供应商型号: F-LPS0600H1000JB
供应商: 海外现货
标准整包数: 15

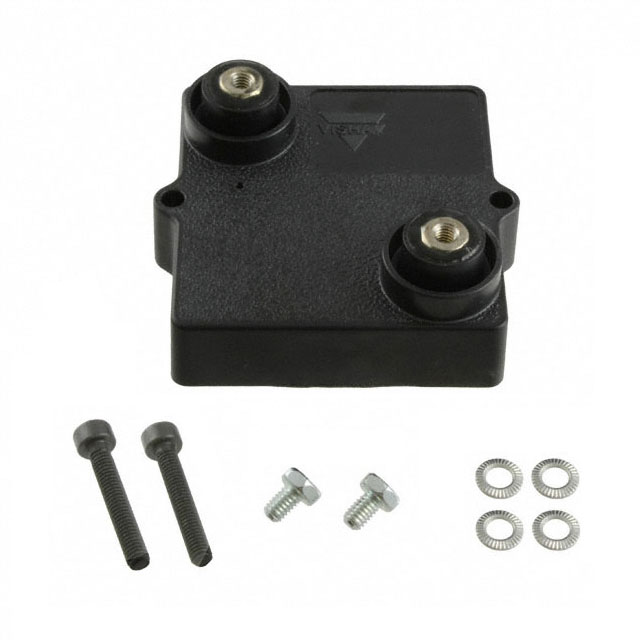

VISHAY INTERTECHNOLOGY 其它固定电阻 LPS0600H1000JB

LPS0600H1000JB概述

    Vishay Sfernice LPS 600 Power Resistor 技术手册

    产品简介


    产品名称:LPS 600 Power Resistor
    产品类型:厚膜电阻
    主要功能:高功率厚膜电阻,适用于散热片安装
    应用领域:工业、汽车、通信设备及电力系统中的大功率电阻需求场景

    技术参数


    - 额定功率:600 W(在85°C底部壳温下)
    - 阻值范围:0.3 Ω 至 900 kΩ(E24系列)
    - 最大耐压:5 kV
    - 容差:±1%,±2%,±5%,±10%
    - 温度系数:R ≤ 1 Ω: ± 500 ppm/°C;1 Ω < R ≤ 10 Ω: ± 300 ppm/°C;10 Ω < R: ± 150 ppm/°C
    - 热阻:RTH(j-c) = 0.112 °C/W
    - 绝缘等级:符合IEC 60115-1标准
    - 介电强度:7 kVRMS 或 12 kVRMS
    - 绝缘电阻:≥ 104 MΩ
    - 引脚扭矩:2 Nm

    产品特点和优势


    - 高可靠性:符合NF-EN45545-2规范要求#26
    - 宽阻值范围:从0.3 Ω到900 kΩ,适用于多种应用场景
    - 非感性设计:有效降低高频应用中的电感影响
    - 简易安装:易于散热片安装,适合工业现场快速部署
    - 低辐射热源:降低散热片对周围环境的热辐射
    - 优异的温度适应性:工作温度范围为-55 °C至+155 °C

    应用案例和使用建议


    - 应用场景:在需要高功率密度的应用中,如电力转换器、变频器、LED驱动电路等。
    - 使用建议:
    - 确保散热片与电阻接触面平整且清洁。
    - 涂抹导热硅脂或导热胶以提高热传导效率。
    - 严格控制螺丝扭矩,确保紧固力达到2 Nm。

    兼容性和支持


    - 兼容性:适用于任何带有M4螺丝孔的散热片安装平台。
    - 支持信息:制造商提供详尽的技术支持,包括安装指导和售后咨询。

    常见问题与解决方案


    - Q1:如何确定合适的散热片?
    - A1:根据电阻的实际功耗和环境温度,利用公式RTH(c-a)计算总热阻,选择相应散热性能的散热片。
    - Q2:如何处理螺丝松动问题?
    - A2:重新校正螺丝扭矩至2 Nm,确保紧固效果。

    总结和推荐


    总体评价:LPS 600 Power Resistor以其高性能、高可靠性和广泛的阻值范围,在工业和高功率应用场景中表现出色。其简便的安装方式和优异的热管理特性使其成为许多工程项目的理想选择。我们强烈推荐在大功率应用环境中使用该产品。
    通过上述技术手册的内容分析,可以看出LPS 600 Power Resistor在众多应用场景中展现出卓越的表现,无论是工业生产还是特殊环境下的电力应用,都能够提供可靠的性能保证。希望本文能为您提供充分的信息帮助您更好地了解和使用这款产品。

LPS0600H1000JB参数

参数
电阻个数 -
引脚数量 -
电阻值 100Ω
温度系数 ±150ppm/℃
精度 ±5%
额定功率 600W
长*宽*高 60mm*57mm*26.8mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

LPS0600H1000JB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

LPS0600H1000JB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY LPS0600H1000JB LPS0600H1000JB数据手册

LPS0600H1000JB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 59.6623 ¥ 505.3396
30+ $ 59.1296 ¥ 500.8276
45+ $ 58.5969 ¥ 496.3157
库存: 30
起订量: 15 增量: 15
交货地:
最小起订量为:15
合计: ¥ 7580.09
