WSL36372L000DEA

产品分类: 其它固定电阻
产品描述: ±0.5% ±75ppm/℃ 2mΩ 3W 3637 标准安装 9.14mm*9.4mm*890μm
供应商型号: UA-WSL36372L000DEA
供应商: 海外现货
标准整包数: 4000

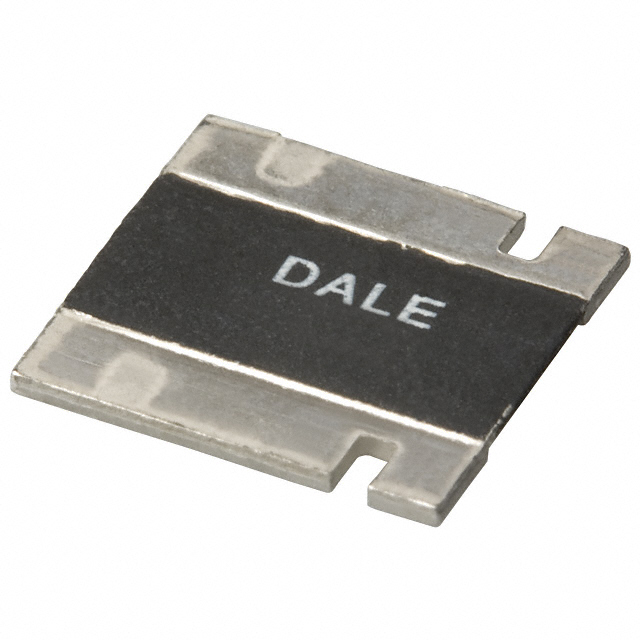

VISHAY INTERTECHNOLOGY 其它固定电阻 WSL36372L000DEA

WSL36372L000DEA概述

    Vishay Dale WSL3637 Power Metal Strip® Resistor 技术手册解析

    产品简介


    Vishay Dale 的 WSL3637 Power Metal Strip® 电阻器是低值(低至 0.001 Ω)表面贴装型四终端电阻器。这类电阻器专为电流感应、电压分压和脉冲应用设计,具有出色的热稳定性和高精度。

    技术参数


    - 电阻值范围: 0.001 Ω 至 0.01 Ω
    - 公差: ± 0.5% 和 ± 1.0%
    - 功率额定值: P70°C 下 3.0 W
    - 温度系数: ± 50 ppm/°C(0.003 Ω 至 0.010 Ω),± 75 ppm/°C(0.001 Ω 至 0.0029 Ω)
    - 工作温度范围: -65°C 至 +170°C
    - 最大工作电压: 1/2 P x R
    - 焊锡垫尺寸:
    - 0.002 Ω 至 0.01 Ω: a=0.116 (2.95) in, b=0.390 (9.91) in, c=0.066 (1.68) in, d=0.024 (0.610) in
    - 0.001 Ω 至 0.0019 Ω: a=0.168 (4.27) in, b=0.390 (9.91) in, c=0.066 (1.68) in, d=0.024 (0.610) in
    - 重量: 274.3 g/1000 件

    产品特点和优势


    - 四终端设计: 允许低至 0.001 Ω 的电阻值公差达 0.5%。
    - 全焊接结构: 适用于各种电流感应、电压分压和脉冲应用。
    - 专利加工技术: 能生产极低的电阻值(低至 0.001 Ω)。
    - 硫耐受性: 构造不受高硫环境影响。
    - 镍铬合金电阻元件: 低 TCR(< 20 ppm/°C)。
    - 低热电动势: < 3 μV/°C。
    - 极低电感: 0.5 nH 至 5 nH。
    - 优良的频率响应: 高达 50 MHz。
    - 符合 AEC-Q200 标准。

    应用案例和使用建议


    - 电流感应: WSL3637 可用于电流检测,特别是在高精度测量场合。
    - 电压分压: 适合需要高稳定性的电压分压电路。
    - 脉冲应用: 在脉冲电路中表现优异,能处理大电流脉冲而不损坏。
    使用建议:
    - 在高温环境下使用时,确保温度不超过 170°C。
    - 长时间负载下,建议每小时至少休息 0.5 小时,以保持长期稳定性。
    - 使用时确保良好的散热,避免过热。

    兼容性和支持


    - 包装代码: EB (无铅),TB (锡铅)
    - 包装数量: 每盘 1000 个
    - 符合标准: RoHS 合规,AEC-Q200 标准
    - 技术支持: 如有疑问可联系技术支持团队:ww2bresistors@vishay.com

    常见问题与解决方案


    1. 问题: 温度系数较高,如何减小温度变化的影响?
    - 解决方法: 在设计电路时增加温度补偿电路,如使用温度传感器来调整输出。
    2. 问题: 短时间负载测试出现异常,如何验证电阻器的稳定性?
    - 解决方法: 进行长时间负载寿命测试,确保在满负荷条件下运行 1000 小时,温度保持在 70°C。
    3. 问题: 潮湿环境中性能下降,如何提高抗潮湿能力?
    - 解决方法: 使用防潮材料封装,或者选择更适合潮湿环境的型号。

    总结和推荐


    Vishay Dale WSL3637 Power Metal Strip® 电阻器凭借其独特的设计和卓越的性能,特别适用于需要高精度、低电阻和优良热稳定性的场合。其强大的抗硫化能力和优良的频率响应使其在多种应用场景中表现出色。综上所述,强烈推荐此产品用于需要高精度电流感应、电压分压和脉冲应用的电路设计。

WSL36372L000DEA参数

参数
精度 ±0.5%
额定功率 3W
电阻个数 -
引脚数量 -
电阻值 2mΩ
温度系数 ±75ppm/℃
长*宽*高 9.14mm*9.4mm*890μm
通用封装 3637
安装方式 标准安装
应用等级 汽车级
包装方式 卷带包装

WSL36372L000DEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL36372L000DEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSL36372L000DEA WSL36372L000DEA数据手册

WSL36372L000DEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.7038 ¥ 5.8974
库存: 36000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 23589.6
