首页  >  产品百科  >  WSLP27264L000FEA

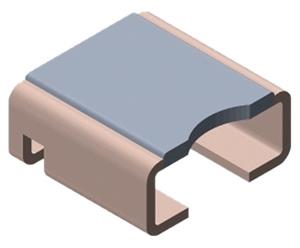

WSLP27264L000FEA

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 4mΩ 5W 2726 标准安装 6.9mm*6.6mm*2.99mm
供应商型号: 541-WSLP27264L000FEATR-ND
供应商: Digi-Key
标准整包数: 1500
VISHAY INTERTECHNOLOGY 其它固定电阻 WSLP27264L000FEA

WSLP27264L000FEA概述

    Vishay Dale Power Metal Strip® Resistors 技术手册

    1. 产品简介


    Vishay Dale 的 Power Metal Strip® 系列电阻器是专为高功率需求而设计的表面贴装电阻器。该系列电阻器具有非常高的功率密度,即在有限的尺寸内提供极高的功率处理能力。它们的主要功能包括电流感应、电压分压及脉冲应用,广泛应用于电力电子、工业自动化、汽车电子等领域。

    2. 技术参数


    | 尺寸 | 功率等级 (W) | 电阻值范围 (Ω) | 典型重量 (g/1000 件) |

    | 0603 | 0.4 | 0.015 至 0.1 | 1.9 |
    | 0805 | 0.5 | 0.005 至 0.1 | 4.8 |
    | 1206 | 1.0 | 0.005 至 0.05 | 16.2 |
    | 2010 | 2.0 | 0.004 至 0.03 | 38.9 |
    | 2512 | 3.0 | 0.003 至 0.01 | 63.6 |
    - 工作温度范围:-65°C 至 +170°C
    - 最大工作电压:取决于电阻值和额定功率
    - 热系数(TCR):<20 ppm/°C
    - 电气特性:
    - 非ESD敏感
    - 低电感:0.5 nH至5 nH
    - 低热电势:<3 μV/°C
    - 认证:符合AEC-Q200标准

    3. 产品特点和优势


    1. 高功率密度:相比同类产品,这些电阻器能在较小的尺寸内提供更高的功率处理能力。
    2. 焊接结构:所有型号均采用全焊接结构,适用于各种类型的电流感应、电压分压及脉冲应用。
    3. 极低电阻值:通过专有的加工技术,可产生低至0.0005 Ω的电阻值。
    4. 硫化抵抗:在高硫环境中也能保持性能稳定。
    5. 低热电势:有利于提高测量精度。

    4. 应用案例和使用建议


    - 电流感应:可用于电机驱动、电源转换器等电路中的电流检测。
    - 电压分压:适用于各种需要进行电压分压的场合。
    - 脉冲应用:由于其低电感特性,非常适合用于高速脉冲电路。
    使用建议:
    - 在选择具体型号时,需根据实际应用需求匹配合适的电阻值和功率等级。
    - 安装时应遵循标准的焊接温度曲线,确保焊点牢固可靠。

    5. 兼容性和支持


    - 兼容性:适用于大多数主流的PCB制造工艺,能够与常见的SMT生产线无缝集成。
    - 支持:Vishay提供全面的技术支持,包括详细的应用指南和技术文档。如有特殊需求,也可联系厂商进行定制化服务。

    6. 常见问题与解决方案


    1. 安装过程中容易损坏:
    - 解决方案:确保焊接温度曲线符合标准,焊接过程平稳,避免过热或焊接时间过长。
    2. 测量精度不佳:
    - 解决方案:检查电路板的设计是否合理,确保焊点接触良好;如需更高精度,可选用更高精度的型号。
    3. 无法承受高功率脉冲:
    - 解决方案:选择更大尺寸的型号以适应更高的功率需求,或考虑并联多个小功率电阻来分担负载。

    7. 总结和推荐


    Vishay Dale 的 Power Metal Strip® 电阻器以其卓越的性能和广泛的应用范围,在高功率电子设备中表现出色。尤其适合需要高功率密度、低电阻值和低电感特性的应用场景。对于希望提升设备性能和可靠性设计的工程师而言,这是一款值得推荐的产品。

WSLP27264L000FEA参数

参数
引脚数量 -
电阻值 4mΩ
温度系数 ±75ppm/℃
精度 ±1%
额定功率 5W
电阻个数 -
长*宽*高 6.9mm*6.6mm*2.99mm
通用封装 2726
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLP27264L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLP27264L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSLP27264L000FEA WSLP27264L000FEA数据手册

WSLP27264L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 1.1141 ¥ 9.3235
3000+ $ 1.0453 ¥ 8.7478
4500+ $ 1.01 ¥ 8.4521
7500+ $ 0.97 ¥ 8.1177
10500+ $ 0.9462 ¥ 7.9184
库存: 4500
起订量: 1500 增量: 1
交货地:
最小起订量为:1500
合计: ¥ 13985.25
