WSC692710R00FEA

产品分类: 其它固定电阻
产品描述: ±1% ±20ppm/℃ 10Ω 3W 6927 导线安装 17.53mm*6.98mm*7.49mm
供应商型号: LM-1107516
供应商: 海外现货
标准整包数: 1

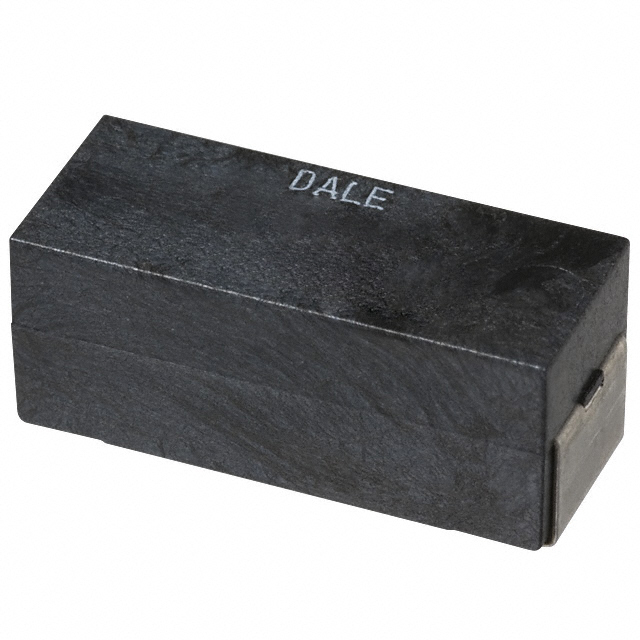

VISHAY INTERTECHNOLOGY 其它固定电阻 WSC692710R00FEA

WSC692710R00FEA概述

    Vishay Dale Wirewound Resistors, Precision Power, Surface Mount

    产品简介


    Vishay Dale提供了一款高性能的表面贴装型精密功率电阻——Wirewound Resistors。这些电阻器主要用于电力系统和工业自动化领域,特别适用于需要高稳定性、高功率和优越浪涌能力的应用场合。产品型号包括WSC01/2、WSC2515、WSC0002、WSC4527和WSC6927,它们具有不同的尺寸、功率等级和电阻范围,以满足各种需求。

    技术参数


    以下是各个型号的技术规格:
    | 型号 | 尺寸(英寸) | 功率等级(W) | 电阻范围(Ω) | 容差(%) | 重量(克/1000件) | 包封材料 |
    ||
    | WSC01/2 | 0.200 | 0.5 | 0.1 to 4.99 | 0.5, 1, 5 | 90 | 环氧树脂 |
    | WSC2515 | 0.250 | 1 | 0.1 to 2.5K | 0.5, 1, 5 | 165 | 聚合物 |
    | WSC0002 | 0.455 | 2 | 0.1 to 4.92K | 0.5, 1, 5 | 760 | 聚合物 |
    | WSC4527 | 0.455 | 2 | 0.1 to 4.92K | 0.5, 1, 5 | 760 | 聚合物 |
    | WSC6927 | 0.690 | 3 | 0.1 to 8K | 0.5, 1, 5 | 1675 | 聚合物 |
    温度系数如下:
    | 型号 | 温度系数(ppm/℃) |

    | WSC01/2 | ±50 |
    | WSC2515 | ±50 |
    | WSC0002 | ±50 |
    | WSC4527/6927 | ±50 |
    其他电气特性包括:
    - 介电耐压:> 500 VAC
    - 绝缘电阻:> 10^9 Ω
    - 工作温度范围:-65°C to +175°C 或 -65°C to +275°C
    - 最大工作电压:(P x R)^1/2

    产品特点和优势


    这些Wirewound Resistors具备以下特点和优势:
    - 全焊接结构,确保高度稳定。
    - 注塑封装,提高抗冲击和抗振动性能。
    - 端子绕线,提供更好的电气接触。
    - 高温稳定性优异,适用于多种环境条件。
    - 高功率等级,最高可达3瓦。
    - 卓越的浪涌能力。
    - 可用无感型号,采用Ayrton-Perry绕法。
    - AEC-Q200认证,符合汽车标准。

    应用案例和使用建议


    这些电阻器广泛应用于电力转换器、开关电源、电机驱动器和工业控制设备中。例如,在高压直流转换器中,WSC0002和WSC4527型号因其高功率等级和稳定性能而被选中。为了确保最佳性能,建议在设计时考虑散热和热阻的影响。此外,建议参考Vishay提供的焊接指南和热阻图表进行设计。

    兼容性和支持


    这些电阻器采用标准的表面贴装技术(SMT),易于集成到现代电子系统中。同时,Vishay提供全面的技术支持和客户支持服务。用户可以通过邮件联系ww2bresistors@vishay.com获取详细的支持信息。

    常见问题与解决方案


    根据技术手册,常见的问题及其解决方案如下:
    1. 高温环境下工作不稳定:确保选择合适的型号,如WSC2515或WSC6927,其额定温度范围为-65°C至+275°C。
    2. 浪涌电流损坏:确保电路设计能够承受预期的浪涌电流,并选择适合的功率等级。
    3. 安装过程中电阻值变化:仔细按照焊接指南操作,确保焊接质量和散热效果。

    总结和推荐


    Vishay Dale的Wirewound Resistors系列以其卓越的性能和可靠性,在电力和工业自动化应用中表现出色。其高功率等级、优良的稳定性和卓越的浪涌能力使其成为市场上最具竞争力的产品之一。我们强烈推荐这些电阻器用于对可靠性要求高的应用场合。如果您有任何技术疑问或需要进一步支持,可以联系技术支持团队。

WSC692710R00FEA参数

参数
引脚数量 -
电阻值 10Ω
温度系数 ±20ppm/℃
精度 ±1%
额定功率 3W
电阻个数 -
长*宽*高 17.53mm*6.98mm*7.49mm
通用封装 6927
安装方式 导线安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSC692710R00FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSC692710R00FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSC692710R00FEA WSC692710R00FEA数据手册

WSC692710R00FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
