首页  >  产品百科  >  WSLP59312L000FEA

WSLP59312L000FEA

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 2mΩ 8W 5931 标准安装 15mm*7.75mm*500μm
供应商型号: LM-2420753
供应商: 海外现货
标准整包数: 1

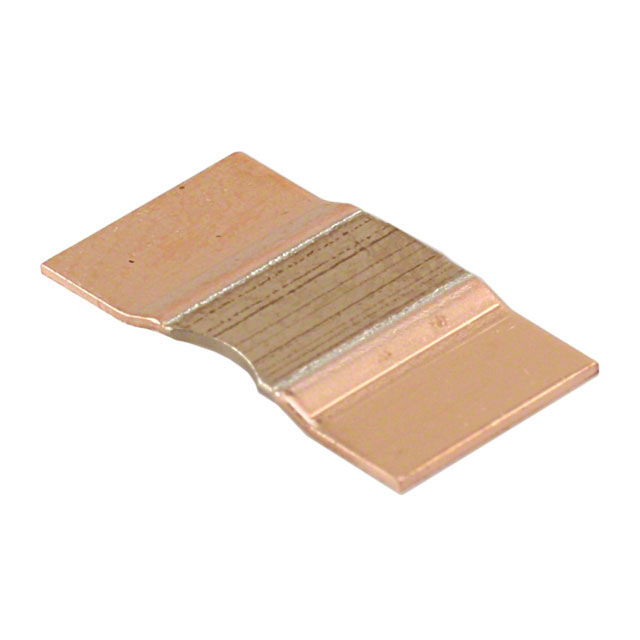

VISHAY INTERTECHNOLOGY 其它固定电阻 WSLP59312L000FEA

WSLP59312L000FEA概述

    Vishay Dale WSLP系列功率金属条电阻技术手册解析

    产品简介


    Vishay Dale的WSLP系列功率金属条电阻是一种新型高功率密度表面贴装电阻,适用于多种电流感应、电压分压及脉冲应用。这一系列产品因其超低电阻值(低至0.0005Ω)而受到广泛欢迎,同时具备非常高的功率密度和极低的热电动势,使其成为高可靠性要求的应用场合的理想选择。

    技术参数


    | 型号 | 封装尺寸 | 功率(W) | 电阻范围(Ω) | 典型重量(g/1000件) |

    | WSLP0603 | 0603 | 0.4 | 0.015 至 0.1 | 1.9 |
    | WSLP0805 | 0805 | 0.5 | 0.005 至 0.1 | 4.8 |
    | WSLP1206 | 1206 | 1.0 | 0.005 至 0.05 | 16.2 |
    | WSLP2010 | 2010 | 2.0 | 0.004 至 0.03 | 38.9 |
    | WSLP2512 | 2512 | 3.0 | 0.003 至 0.01 | 63.6 |
    这些电阻具有出色的温度系数(TCR),确保在-55°C至+170°C的工作温度范围内,电阻稳定性极高。此外,它们还具备非常低的热电动势(< 3μV/°C)和极低的电感(0.5nH至5nH)。

    产品特点和优势


    1. 高功率密度:3W的额定功率在2512封装中实现,2W在2010封装中实现,1W在1206封装中实现,0.5W在0805封装中实现,0.4W在0603封装中实现。这使得WSLP系列能够在极小的空间内提供强大的功率处理能力。
    2. 焊接结构:所有电阻均为全焊接结构,适合各种电流感应、电压分压和脉冲应用。
    3. 极低的电阻值:通过专有工艺技术生产,能够达到低至0.0005Ω的电阻值。
    4. 耐硫性:独特的构造不受高硫环境的影响。
    5. 低热电动势:电阻材料本身具备极低的热电动势,保证了高度的测量精度。

    应用案例和使用建议


    1. 电流感应:WSLP系列电阻非常适合于需要精确测量电流的电路中,如电源管理、电池监控等。
    2. 电压分压:在许多需要稳定输出电压的电路中,WSLP系列电阻可以用来分压以保持稳定。
    3. 脉冲应用:对于需要承受短时高能量脉冲的电路,WSLP系列电阻能够提供必要的瞬态保护。
    使用建议:
    - 在使用过程中,应根据具体应用选择合适的封装尺寸,避免过载导致的损坏。
    - 安装时,注意正确的焊接过程,防止焊接不良导致的接触问题。
    - 确保电路设计符合电阻的工作条件,例如在高温环境下要特别注意散热。

    兼容性和支持


    - 兼容性:WSLP系列电阻具有良好的兼容性,易于集成到现有系统中。Vishay公司提供了详细的封装信息和技术支持文档。
    - 支持:Vishay公司为WSLP系列电阻提供全面的技术支持,包括售后技术支持和产品定制服务。此外,Vishay公司官网提供了丰富的资源库,如3D模型下载、焊接指南等,便于工程师进行设计和验证。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接不良 | 严格按照推荐的焊接温度和时间进行焊接 |
    | 高温环境下性能不稳定 | 使用热管或其他散热措施确保电阻在正常工作温度范围内 |
    | 电阻值超出公差范围 | 确认安装环境无电磁干扰,必要时使用屏蔽材料 |

    总结和推荐


    总体来看,Vishay Dale的WSLP系列功率金属条电阻是一款高性能的产品,在高功率密度、低电阻值和高稳定性方面表现出色。尤其适用于对功率密度和测量精度有严格要求的应用场景。因此,强烈推荐在高可靠性要求的电路设计中采用这款产品。
    希望以上内容能帮助您更好地理解和应用Vishay Dale的WSLP系列电阻。如果您有任何疑问,可随时联系技术支持团队。

WSLP59312L000FEA参数

参数
电阻值 2mΩ
温度系数 ±75ppm/℃
精度 ±1%
额定功率 8W
电阻个数 -
引脚数量 -
长*宽*高 15mm*7.75mm*500μm
通用封装 5931
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLP59312L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLP59312L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSLP59312L000FEA WSLP59312L000FEA数据手册

WSLP59312L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8673 ¥ 15.6849
50+ $ 1.8374 ¥ 15.4339
100+ $ 1.7926 ¥ 15.183
250+ $ 1.7627 ¥ 14.8065
500+ $ 1.7179 ¥ 14.4301
1500+ $ 1.688 ¥ 14.1792
库存: 2807
起订量: 26 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.68
