首页  >  产品百科  >  WSC251527R00FEA

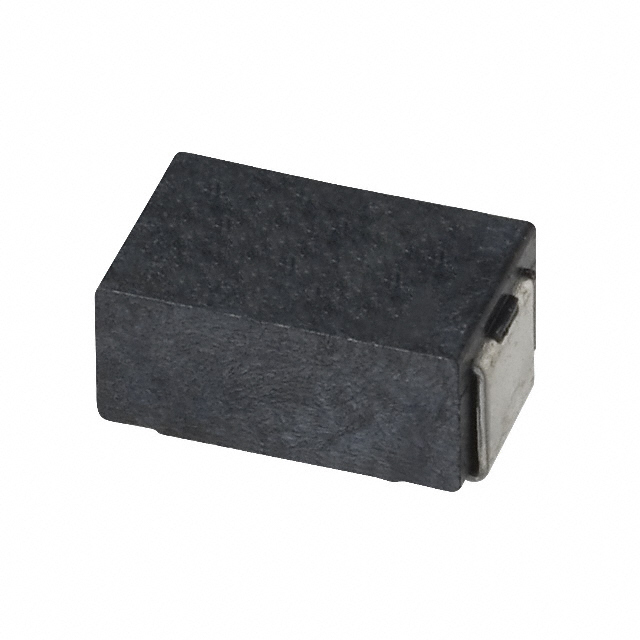

WSC251527R00FEA

产品分类: 其它固定电阻
产品描述: ±1% ±20ppm/℃ 27Ω 1W 2515 导线安装 6.35mm*3.81mm*3.17mm
供应商型号: WSC251527R00FEA
供应商: Avnet
标准整包数: 2000
VISHAY INTERTECHNOLOGY 其它固定电阻 WSC251527R00FEA

WSC251527R00FEA概述

    Vishay Dale Wirewound Resistors, Precision Power, Surface Mount

    1. 产品简介


    Vishay Dale 提供的 Wirewound Resistors, Precision Power, Surface Mount(精密功率表面贴装绕线电阻)是专门为需要高精度和可靠性应用场景设计的产品。这类电阻器广泛应用于电源、汽车电子、工业控制等领域,为各种复杂电路提供稳定可靠的电阻值。

    2. 技术参数


    - 产品型号及尺寸:
    - WSC01/2:尺寸 2012
    - WSC2515:尺寸 2515
    - WSC0002:尺寸 4527
    - WSC4527:尺寸 4527
    - WSC6927:尺寸 6927
    - 功率等级:
    - WSC01/2:0.5 W
    - WSC2515:1 W
    - WSC0002:2 W
    - WSC4527 和 WSC6927:均为 2 W
    - 电阻范围:
    - WSC01/2:0.1 到 4.99 Ω
    - WSC2515:0.1 到 2.77 KΩ
    - WSC0002:0.1 到 4.92 KΩ
    - WSC4527 和 WSC6927:0.1 到 4.92 KΩ
    - 温度系数(ppm/°C):
    - WSC01/2:±50(1.0Ω 到 4.99Ω),±90(0.1Ω 到 0.99Ω)
    - WSC2515:±20(26.51Ω 及以上),±50(1.0Ω 到 26.5Ω),±90(0.31Ω 到 0.99Ω),±150(0.1Ω 到 0.3Ω)
    - WSC0002:±20(10.0Ω 及以上),±50(1.0Ω 到 9.9Ω),±90(0.1Ω 到 0.99Ω),±150(0.1Ω 到 0.3Ω)
    - 封装材料:
    - Epoxy(环氧树脂)
    - Thermoplastic(热塑性塑料)
    - 工作温度范围:
    - -65°C 至 +175°C(全球型号)
    - -65°C 至 +275°C(WSC0002)
    - 封装代码:
    - EA(无铅,带卷盘)
    - TA(锡/铅,带卷盘)
    - EK(无铅,散装)
    - BA(锡/铅,散装)

    3. 产品特点和优势


    - 全焊接结构:所有连接部分都采用焊接工艺,保证了极高的可靠性和稳定性。
    - 模压封装:提供了额外的机械保护,提高了整体耐用性。
    - 包裹式终端:这种独特的终端设计提高了焊接的便利性和稳定性。
    - 优秀的环境稳定性:在不同环境条件下表现出色的稳定性。
    - 高功率等级:最大功率可达 3 W。
    - 优越的浪涌能力:能够承受高能脉冲而不损坏。
    - 非感应样式:在相同尺寸下具有更高的脉冲处理能力。
    - 符合 AEC-Q200 标准:适用于汽车电子领域。
    - RoHS 合规性:符合 RoHS 标准,环保且符合国际标准。

    4. 应用案例和使用建议


    - 电源管理:在电源转换和稳压应用中,这些电阻器可以稳定电压并过滤噪声。
    - 汽车电子:由于其高稳定性与耐高温特性,非常适合用于车载设备。
    - 工业控制:适用于电机控制和其他需要高精度和稳定性的场合。
    使用建议:
    - 在高电流应用中选择适当的电阻值,以确保不超出功率限制。
    - 确保正确安装和焊接,避免过热损坏。
    - 在极端环境中使用时,注意检查电阻器的工作温度范围。

    5. 兼容性和支持


    - 兼容性:该系列电阻器与标准的表面贴装工艺完全兼容,易于集成到现有系统中。
    - 技术支持:Vishay 提供详尽的技术支持文档和指南,用户可以通过联系技术支持团队获得帮助。
    - 售后支持:购买后的技术支持服务确保客户可以在任何情况下得到帮助。

    6. 常见问题与解决方案


    - 问题 1:如何识别产品型号?
    - 解答:每个型号都有特定的编码规则,具体参见 Vishay 官网的产品编号手册。
    - 问题 2:如何处理焊接过程中的问题?
    - 解答:确保使用正确的焊接温度和时间,参考 Vishay 提供的焊接指导手册进行操作。
    - 问题 3:如何识别产品包装?
    - 解答:型号后缀表明包装方式(如 EA 表示无铅带卷盘,BA 表示锡/铅散装)。

    7. 总结和推荐


    总体来说,Vishay Dale 的 Wirewound Resistors, Precision Power, Surface Mount 是一种高性能的表面贴装电阻器,特别适合于高精度和高可靠性的应用场景。它们具有优良的环境适应性、高功率处理能力和出色的浪涌防护能力。推荐在电源管理和工业控制等关键应用中使用。同时,全面的技术支持和完善的售后服务也增强了其市场竞争力。

WSC251527R00FEA参数

参数
电阻个数 -
引脚数量 -
电阻值 27Ω
温度系数 ±20ppm/℃
精度 ±1%
额定功率 1W
长*宽*高 6.35mm*3.81mm*3.17mm
通用封装 2515
安装方式 导线安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSC251527R00FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSC251527R00FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSC251527R00FEA WSC251527R00FEA数据手册

WSC251527R00FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.5429 ¥ 4.7071
库存: 4000
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 9414.2
