首页  >  产品百科  >  TMC0502R000FE02

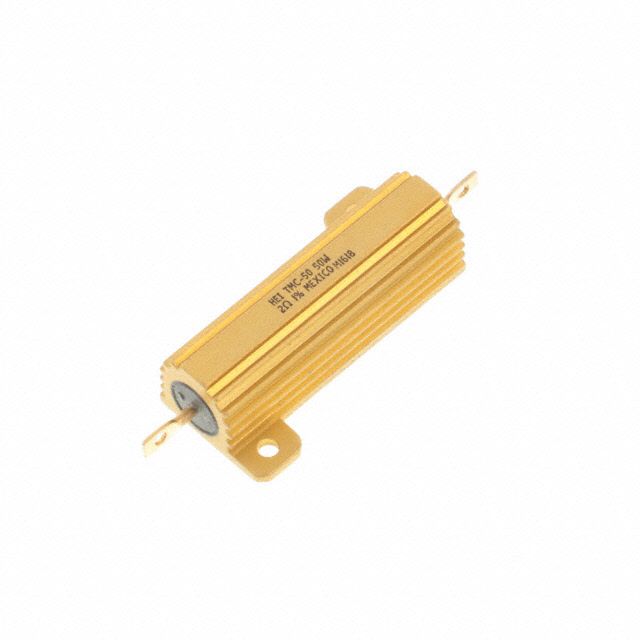

TMC0502R000FE02

产品分类: 其它固定电阻
产品描述: ±1% ±50ppm/℃ 2Ω 50W 法兰安装 49.99mm*28.96mm*15.87mm
供应商型号: TS-TMC0502R000FE02
供应商: 海外现货
标准整包数: 25
VISHAY INTERTECHNOLOGY 其它固定电阻 TMC0502R000FE02

TMC0502R000FE02概述

    Vishay TMC Wirewound Resistors: 技术手册

    1. 产品简介


    Vishay TMC系列线绕电阻是一种工业级铝外壳底盘安装式电阻,适用于高功率应用场合。这些电阻采用模具制造工艺,提供全面的环境保护,并且支持非感应(NI)型号,以达到最低的反应性组件要求。这些电阻广泛应用于电力系统、工业控制设备及各种需要高可靠性和高稳定性的场景中。

    2. 技术参数


    以下是Vishay TMC系列线绕电阻的主要技术规格和电气特性:
    | 型号 | 功率(W) @ 25°C | 阻值范围 (Ω) | 容差 (%) | 重量 (g) |

    | TMC005 | 4.5 | 0.02 至 24.5K | 1, 3, 5 | 3 |
    | TMC005…NI | 4.5 | 0.05 至 12.75K | 1, 3, 5 | 3 |
    | TMC010 | 7.5 | 0.01 至 47.1K | 1, 3, 5 | 5 |
    | TMC010…NI | 7.5 | 0.05 至 23.5K | 1, 3, 5 | 5 |
    | TMC025 | 12.5 | 0.01 至 95.2K | 1, 3, 5 | 12 |
    | TMC025…NI | 12.5 | 0.05 至 47.6K | 1, 3, 5 | 12 |
    | TMC050 | 20 | 0.01 至 273K | 1, 3, 5 | 28 |
    | TMC050…NI | 20 | 0.05 至 136K | 1, 3, 5 | 28 |
    | TMC100 | 40 | 0.05 至 90K | 1, 3, 5 | 353 |
    | TMC100…NI | 40 | 0.05 至 37.5K | 1, 3, 5 | 353 |
    | TMC250 | 100 | 0.05 至 116K | 1, 3, 5 | 637 |
    | TMC250…NI | 100 | 0.05 至 48.5K | 1, 3, 5 | 637 |
    环境适应性:
    - 工作温度范围:-55°C 至 +250°C
    - 最大工作电压:(P x R)^0.5
    - 绝缘电阻:干态下最小为10000 MΩ,湿度测试后最小为1000 MΩ

    3. 产品特点和优势


    - 环境适应性强:全封闭模具构造提供全面的环境保护。
    - 稳定性高:操作过程中电阻变化小于1%。
    - 非感应设计:部分型号采用Ayrton-Perry绕制,以减少反应性。
    - 散热效果好:可直接安装于底盘,利用散热片提高散热效率。

    4. 应用案例和使用建议


    Vishay TMC系列线绕电阻因其高可靠性常用于电力传输、工业控制系统、电机驱动等领域。例如,在大型发电机的保护电路中,这些电阻可用于限流和稳压。根据手册中的描述,建议在实际应用时,确保合理选择符合特定功率要求的电阻型号,并正确配置散热系统,以保证最佳性能。

    5. 兼容性和支持


    Vishay TMC系列电阻支持通过引脚和其他通用连接器进行连接,适用于多种标准接口。此外,Vishay提供了详细的技术文档和支持服务,包括在线资源和技术咨询,帮助客户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    - 问题: 在高温环境下使用时,电阻阻值发生变化。
    - 解决办法: 确保正确安装到推荐的散热片上,并考虑使用具有更低温度系数的特殊型号。

    - 问题: 无法通过振动和冲击测试。
    - 解决办法: 使用加强型终端结构和材料,或者在运输前对产品进行预先处理。

    7. 总结和推荐


    Vishay TMC系列线绕电阻凭借其优良的环境适应性、稳定性及卓越的散热性能,在高功率工业应用中表现突出。推荐在对环境要求较高或需长期稳定工作的系统中使用。然而,在选择具体型号时,需要根据实际需求和应用场景仔细考虑。对于需要特殊规格的产品,Vishay也提供了定制服务。

TMC0502R000FE02参数

参数
引脚数量 -
电阻值
温度系数 ±50ppm/℃
精度 ±1%
额定功率 50W
电阻个数 -
长*宽*高 49.99mm*28.96mm*15.87mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

TMC0502R000FE02厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TMC0502R000FE02数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY TMC0502R000FE02 TMC0502R000FE02数据手册

TMC0502R000FE02封装设计

查看详情并下载
Symbol
Footprint
3D Model
