WSL36371L000DEB

产品分类: 其它固定电阻
产品描述: ±0.5% ±75ppm/℃ 1mΩ 3W 3637 标准安装 9.14mm*9.4mm*890μm
供应商型号: TS-WSL36371L000DEB
供应商: 海外现货
标准整包数: 1000

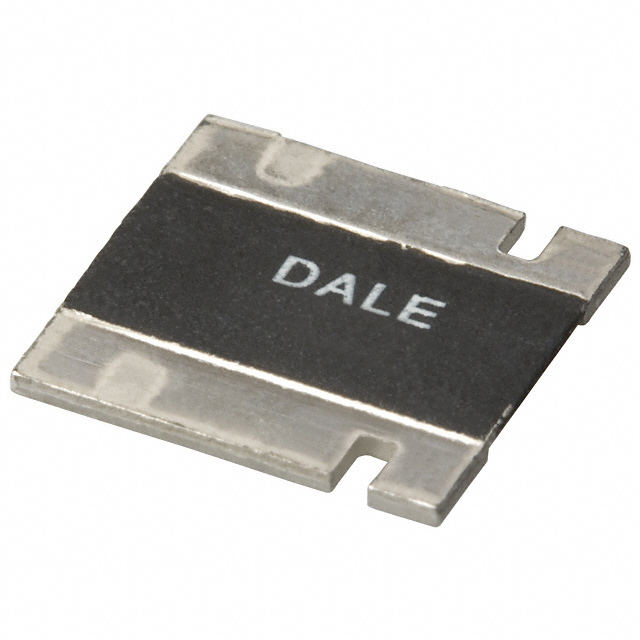

VISHAY INTERTECHNOLOGY 其它固定电阻 WSL36371L000DEB

WSL36371L000DEB概述

    Vishay Dale WSL3637 Power Metal Strip Resistor 技术手册解析

    产品简介


    Vishay Dale 的 WSL3637 是一款低值电阻器(最小可到0.001 Ω),采用表面贴装技术和4端子设计。它主要适用于电流感应、电压分压和脉冲应用。WSL3637 集成了许多先进的技术特性,使其在各种工业和消费电子产品中广泛应用。

    技术参数


    | 参数 | 规格 |

    | 电阻范围 | 0.001 Ω 至 0.01 Ω |
    | 容差 | ±0.5% 或 ±1.0% |
    | 额定功率 | 3.0 W @ 70°C |
    | 工作温度范围 | -65°C 至 +170°C |
    | 最大工作电压 | \( P \times R \)^{1/2} |
    | 封装尺寸 | 3637 型号 |
    | 重量(每千件) | 274.3 g |

    产品特点和优势


    - 4端子设计:使得0.001 Ω 的电阻器也能达到±0.5%的容差。
    - 焊接结构:所有 Power Metal Strip® 电阻器均采用焊接结构,适用于各种电流感应、电压分压和脉冲应用。
    - 硫磺耐受性:通过独特的构造不受高硫环境的影响。
    - 低TCR:镍铬合金电阻元素具有低于20 ppm/°C的温度系数。
    - 低热电势:小于3 μV/°C。
    - 低电感:仅0.5 nH至5 nH。
    - 高频响应:可达到50 MHz。
    - AEC-Q200认证:适用于汽车级应用。

    应用案例和使用建议


    - 电流感应:WSL3637 在电流感应应用中表现优异,可精确测量小电流。
    - 电压分压:适用于需要高精度电压分压的应用场合。
    - 脉冲应用:由于其低电感和高频响应特性,非常适合脉冲应用。
    建议:
    - 确保正确布线以减少寄生电感和电容,特别是在高频应用中。
    - 注意环境温度变化对电阻值的影响,特别是在极端温度条件下。

    兼容性和支持


    - 兼容性:WSL3637 与其他标准表面贴装工艺兼容,方便集成到现有设计中。
    - 支持和维护:Vishay 提供详尽的技术支持文档,并可联系技术支持部门 (ww2bresistors@vishay.com) 获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值在极端温度下漂移 | 使用时需注意环境温度变化,必要时加装温控装置。 |
    | 负载寿命测试后电阻值变化 | 确保负载寿命测试条件符合规范,并在实际应用中进行验证。 |
    | 热冲击测试后外观变化 | 检查包装材料和封装工艺是否完好,确保在运输和储存过程中不损坏。 |

    总结和推荐


    Vishay Dale 的 WSL3637 以其高精度、低电感和优秀的高频响应特性,在电流感应、电压分压及脉冲应用中表现出色。其卓越的设计和制造质量使其成为工业和汽车应用的理想选择。如果您正在寻找高性能且可靠的低值电阻器,我们强烈推荐使用 WSL3637。

WSL36371L000DEB参数

参数
电阻个数 -
引脚数量 -
电阻值 1mΩ
温度系数 ±75ppm/℃
精度 ±0.5%
额定功率 3W
长*宽*高 9.14mm*9.4mm*890μm
通用封装 3637
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL36371L000DEB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL36371L000DEB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSL36371L000DEB WSL36371L000DEB数据手册

WSL36371L000DEB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 2.0008 ¥ 17.0068
2000+ $ 1.8837 ¥ 16.0115
库存: 0
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 0
直接购买
加入购物车
