WSHP2818R0500FEA

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 50mΩ 10W 2818 标准安装 7.1mm*4.6mm*1.75mm
供应商型号: C4112860
供应商: 国内现货
标准整包数: 1

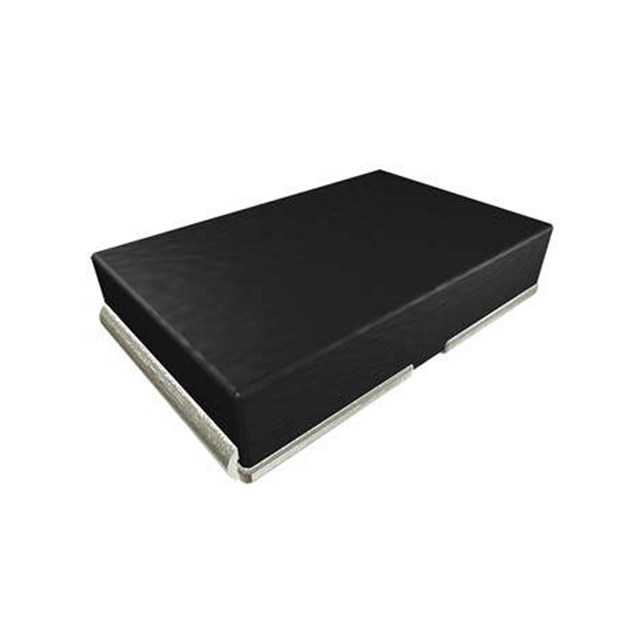

VISHAY INTERTECHNOLOGY 其它固定电阻 WSHP2818R0500FEA

WSHP2818R0500FEA概述

    Vishay Dale WSHP2818 Power Metal Strip Resistor

    产品简介


    Vishay Dale 的 WSHP2818 是一款高功率(10W)表面贴装电阻器,适用于电流传感、电压分压和脉冲应用。该电阻器具有低阻值(低至0.001Ω),适用于需要高精度和高可靠性的各种工业和消费电子产品。

    技术参数


    - 电阻值范围:0.001Ω 至 0.1Ω
    - 额定功率:10W(在70°C环境温度下)
    - 最高工作温度:170°C
    - 最大工作电压:由电阻器的额定功率决定
    - 热阻系数(TCR):整体电阻系数为 ±200 ppm/°C(对于1mΩ至5.99mΩ),电阻元件系数小于20 ppm/°C
    - 电感:小于5nH
    - 重量:典型值167.8克/1000个
    - 包装规格:标准尺寸(2818型号),铅(Pb)自由版本可选

    产品特点和优势


    - 改进的热管理设计:提高了散热效率,适合于大功率应用。
    - 全焊接结构:适合电流传感、电压分压和脉冲应用。
    - 专有的加工技术:可以产生非常低的电阻值。
    - 硫化抗性:不受高硫环境影响。
    - 超低电感:小于5nH。
    - 低热电动势:小于3μV/°C。
    - 固态金属镍铬或锰铜合金电阻元件:低TCR(<20 ppm/°C)。
    - AEC-Q200认证:适用于汽车级产品。

    应用案例和使用建议


    - 电流传感器:利用其低阻值特性,可以精确测量电流。
    - 电压分压器:通过串联多个电阻来实现不同的分压比。
    - 脉冲应用:适用于高压脉冲信号处理。
    - 使用建议:在高湿度环境下,建议进行防潮处理;在高温环境下,确保散热良好以避免过热。

    兼容性和支持


    - 兼容性:该产品可与其他标准封装的表面贴装器件兼容。
    - 支持:提供技术支持(如www.vishay.com/doc?91000)和相关工具下载(如www.vishay.com/doc?30349)。

    常见问题与解决方案


    - 问题:工作温度过高导致电阻值漂移。
    - 解决方案:在高温环境下使用时,确保适当的散热措施。
    - 问题:低温度操作下的精度问题。
    - 解决方案:考虑使用更高精度的温度补偿电路。

    总结和推荐


    Vishay Dale 的 WSHP2818 以其卓越的性能和可靠性,成为当前市场上不可多得的高性能电阻器。它的超低电感、低热电动势和优秀的热管理能力使其在电流传感和电压分压应用中表现出色。综合考虑其广泛的应用范围和技术参数,强烈推荐用于需要高精度和高稳定性的应用场景。
    这篇文章详细介绍了 Vishay Dale 的 WSHP2818 电阻器的技术参数、特点、应用建议和支持情况,帮助用户全面了解该产品的性能和适用场景。

WSHP2818R0500FEA参数

参数
额定功率 10W
电阻个数 -
引脚数量 -
电阻值 50mΩ
温度系数 ±75ppm/℃
精度 ±1%
长*宽*高 7.1mm*4.6mm*1.75mm
通用封装 2818
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSHP2818R0500FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSHP2818R0500FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSHP2818R0500FEA WSHP2818R0500FEA数据手册

WSHP2818R0500FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.415
10+ ¥ 6.963
30+ ¥ 6.061
100+ ¥ 5.126
库存: 158
起订量: 1 增量: 3500
交货地:
最小起订量为:1
合计: ¥ 8.41
