首页  >  产品百科  >  WSL36376L400FEA

WSL36376L400FEA

产品分类: 其它固定电阻
产品描述: ±1% ±50ppm/℃ 6.4mΩ 3W 3637 标准安装 9.14mm*9.4mm*890μm
供应商型号: WSL36376L400FEA-ND
供应商: Digi-Key
标准整包数: 1

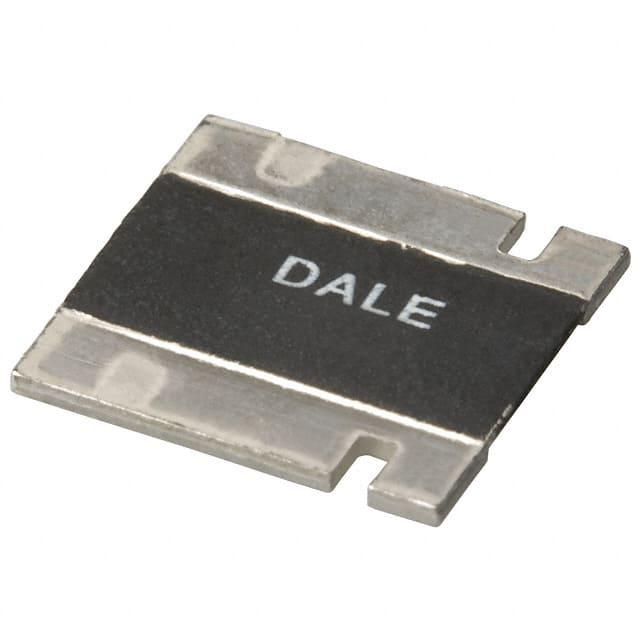

VISHAY INTERTECHNOLOGY 其它固定电阻 WSL36376L400FEA

WSL36376L400FEA概述

    Vishay Dale WSL3637 Power Metal Strip Resistor

    产品简介


    Vishay Dale的WSL3637是一款表面贴装型四终端电阻器,专为电流传感、电压分割及脉冲应用而设计。该系列产品支持极低电阻值(最低可达0.001 Ω),具有出色的稳定性和可靠性,适用于多种工业和消费电子产品中。

    技术参数


    - 型号: WSL3637
    - 尺寸: 3637
    - 功率等级: 3.0 W @ 70°C
    - 精度: ±0.5% 和 ±1.0%
    - 电阻值范围: 0.001 Ω 至 0.01 Ω
    - 重量: 274.3 g/1000件
    - 温度系数: ±50 ppm/°C (对于0.003 Ω至0.010 Ω)
    ±75 ppm/°C (对于0.001 Ω至0.0029 Ω)
    - 最大工作电压: 1/2 P R
    - 工作温度范围: -65°C 至 +170°C
    - 焊盘尺寸:
    - 电阻值范围 0.002 至 0.01 Ω: a=0.116 in (2.95 mm), b=0.390 in (9.91 mm), c=0.066 in (1.68 mm), d=0.024 in (0.610 mm), l=0.178 in (4.52 mm)
    - 电阻值范围 0.001 至 0.0019 Ω: a=0.168 in (4.27 mm), b=0.390 in (9.91 mm), c=0.066 in (1.68 mm), d=0.024 in (0.610 mm), l=0.074 in (1.88 mm)

    产品特点和优势


    - 四终端设计: 允许0.5%的电阻精度降至0.001 Ω。
    - 全焊接结构: 适合所有类型的电流传感、电压分压及脉冲应用。
    - 专利处理技术: 生产出极低的电阻值。
    - 硫化物抵抗力: 不受高硫环境影响。
    - 低温度系数 (TCR): < 20 ppm/°C。
    - 低热电动势: < 3 μV/°C。
    - 超低电感: 0.5 nH 至 5 nH。
    - 优异的频率响应: 高达50 MHz。
    - 通过AEC-Q200认证:符合汽车级标准。

    应用案例和使用建议


    - 电流传感: 在电源管理电路中用于精确测量电流。
    - 电压分割: 在信号调节电路中用于精密电压分配。
    - 脉冲应用: 在高压脉冲发生器和开关电源中使用。
    - 推荐用途: 使用时应考虑其工作环境,确保不超出额定功率。在需要极高精度的应用中,推荐选择±0.5%的精度版本。

    兼容性和支持


    - 兼容性: 可与大多数SMD组装工艺兼容,易于集成到现有设计中。
    - 支持: Vishay提供全面的技术支持,包括在线工具如Power Metal Strip Calculator,以帮助设计工程师优化产品应用。

    常见问题与解决方案


    - 问题: 电阻值超出预期范围。
    - 解决方案: 确保安装正确,无外部机械应力。
    - 问题: 工作温度超出规定范围。
    - 解决方案: 在高温环境下使用散热片或冷却系统。
    - 问题: 长时间工作导致电阻变化。
    - 解决方案: 定期检查并重新校准,必要时更换。

    总结和推荐


    WSL3637是一款高性能、高可靠性的低值电阻器,适用于多种应用场景,特别是在需要高精度和低电阻值的情况下。由于其优良的设计和性能,我们强烈推荐此产品给对质量有较高要求的应用项目。

WSL36376L400FEA参数

参数
引脚数量 -
电阻值 6.4mΩ
温度系数 ±50ppm/℃
精度 ±1%
额定功率 3W
电阻个数 -
长*宽*高 9.14mm*9.4mm*890μm
通用封装 3637
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL36376L400FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL36376L400FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSL36376L400FEA WSL36376L400FEA数据手册

WSL36376L400FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
