ACASA1000S1000P100

产品分类: 网络阵列电阻
产品描述: 100Ω ±0.1% ±25ppm/℃ ±0.05% ±15ppm/℃ 100mW 1206 贴片安装 3.2mm*1.5mm*550μm
供应商型号: 749-1013-2-ND
供应商: Digi-Key
标准整包数: 1000

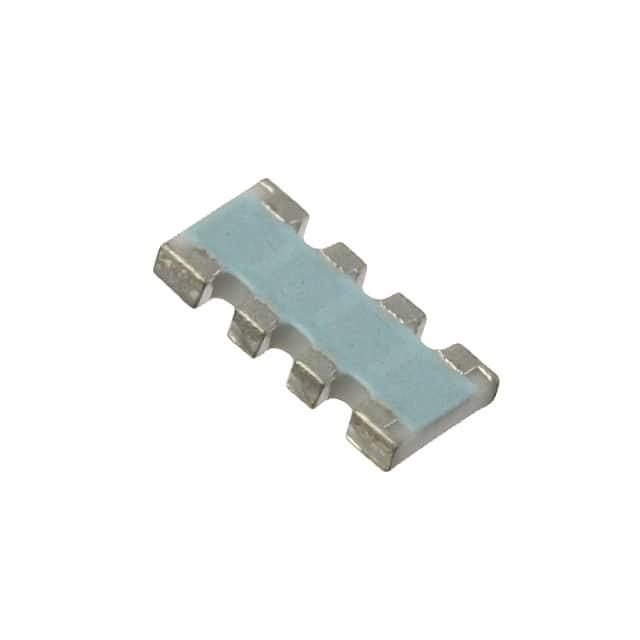

VISHAY INTERTECHNOLOGY 网络阵列电阻 ACASA1000S1000P100

ACASA1000S1000P100概述

    ACAS 0612 - Precision Thin Film Chip Resistor Array

    1. 产品简介


    ACAS 0612 精密薄膜电阻阵列 是由 Vishay Beyschlag 生产的一款精密薄膜芯片电阻产品。这款电阻阵列结合了精密薄膜芯片电阻的可靠性和薄膜芯片电阻阵列的优势。定义的相对容差(匹配)和相对温度系数(跟踪)使其非常适合于需要稳定固定电阻比的应用场合。小巧的封装使得在高密度电路设计中得以广泛应用,同时减少了组装成本。ACAS 可提供相同或不同阻值的电阻。

    2. 技术参数


    以下是 ACAS 0612 的关键技术规格和性能参数:
    - 型号尺寸:EIA 尺寸 0612,公制尺寸 RR1632M
    - 配置:4 个独立的 0603 阻值
    - 设计:所有阻值相等(AE),两个阻值对相等(TP)
    - 阻值范围:47 Ω 至 221 kΩ(需从 E24 或 E192 中选择)
    - 绝对容差:± 0.1%
    - 相对容差:± 0.05%
    - 绝对温度系数:± 25 ppm/K,± 15 ppm/K,± 10 ppm/K
    - 相对温度系数:± 15 ppm/K,± 10 ppm/K,± 5 ppm/K
    - 最大电阻比:Rmin/Rmax 为 1:5
    - 额定功率:单元件 0.1 W,整个封装 0.3 W
    - 工作电压:75 V
    - 工作温度范围:-55°C 至 125°C
    - 最大膜层温度:125°C
    - 绝缘电压:连续条件下为 75 V

    3. 产品特点和优势


    ACAS 0612 的主要特点和优势如下:
    - 先进的薄膜技术:确保高度的精确度和稳定性。
    - 相对容差低至 ±0.05%:适用于需要精确电阻比的应用。
    - 相对温度系数低至 ±5 ppm/K:在不同温度下保持稳定的电阻比。
    - 纯锡端子:镍阻挡层上的纯锡镀层提高了长期稳定性。
    - 材料分类:符合合规要求,参见文档 [www.vishay.com/doc?99912]。

    4. 应用案例和使用建议


    应用场景:
    - 精密模拟电路
    - 电压分压器
    - 反馈电路
    - 信号调理
    使用建议:
    1. 热管理:由于功率耗散会导致电阻温度升高,因此要确保良好的散热以避免超过允许的膜层温度。
    2. 测试条件:确保在规定的温度范围内进行测试,以验证产品的性能。
    3. 组装工艺:该产品适合自动 SMD 装配系统,可采用回流焊或蒸汽相焊接。

    5. 兼容性和支持


    - 兼容性:该产品与现有的电路板设计兼容,尤其适用于高密度电路设计。
    - 支持和维护:如需技术支持,请联系 thinfilmarray@vishay.com。

    6. 常见问题与解决方案


    - 问题一:电阻温度过高
    - 解决方案:确保电路设计中有良好的散热机制,避免电阻温度超过允许的最大膜层温度。

    - 问题二:长期可靠性问题
    - 解决方案:按照指定的测试条件进行老化测试,确保产品在使用期间的稳定性。

    - 问题三:电阻精度不达标
    - 解决方案:重新校准测试仪器,确保测试过程中没有外部干扰。

    7. 总结和推荐


    综上所述,ACAS 0612 精密薄膜电阻阵列具有高精度、稳定性和可靠性,特别适用于需要精确电阻比的精密模拟电路和反馈电路。对于高精度应用场合,该产品是一个非常不错的选择。我们强烈推荐此产品用于需要极高稳定性的应用场合。

ACASA1000S1000P100参数

参数
电阻值 100Ω
电阻个数 -
精度 ±0.1%
温度系数 ±25ppm/℃
引脚数量 -
电阻匹配比 ±0.05%
单个电阻功率 100mW
电阻器匹配率漂移 ±15ppm/℃
长*宽*高 3.2mm*1.5mm*550μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ACASA1000S1000P100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

ACASA1000S1000P100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 网络阵列电阻 VISHAY INTERTECHNOLOGY ACASA1000S1000P100 ACASA1000S1000P100数据手册

ACASA1000S1000P100封装设计

查看详情并下载
Symbol
Footprint
3D Model
