WSLP3921L3000FEA

产品分类: 其它固定电阻
产品描述: ±1% ±170ppm/℃ 300μΩ 9W 3921 标准安装 10mm*5.2mm*500μm
供应商型号: 14M-WSLP3921L3000FEA
供应商: 云汉优选
标准整包数: 1

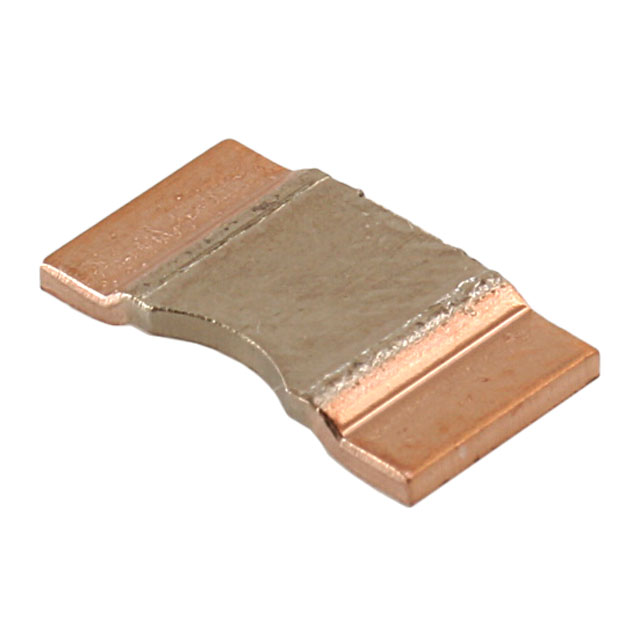

VISHAY INTERTECHNOLOGY 其它固定电阻 WSLP3921L3000FEA

WSLP3921L3000FEA概述

    Vishay Dale Power Metal Strip® Resistors: WSLP3921 and WSLP5931

    1. 产品简介


    Vishay Dale 的 Power Metal Strip® 系列电阻器是面向高功率应用(最高可达 15 W)的低阻值表面贴装电阻器。这些电阻器型号分别为 WSLP3921 和 WSLP5931,广泛应用于电流检测、电压分压和脉冲应用中。它们以其出色的稳定性和可靠性,在汽车、工业控制和通信等领域具有广泛应用。

    2. 技术参数


    - 阻值范围:从 0.0001 Ω 到 4 Ω
    - 功率等级:最高 15 W
    - 容差:±1.0% 或 ±5.0%
    - 电阻值目前可用:0.1 mΩ 至 4 mΩ
    - 封装:标准 1000 件卷带包装
    - 重量:281 g/1000 件(WSLP3921),398 g/1000 件(WSLP5931)
    - 热阻抗:0.9°C/W 至 22.8°C/W
    - 温度系数(TCR):最大 ±350 ppm/°C(包含终端)
    - 工作温度范围:-65°C 至 +170°C
    - 焊锡热稳定性:±0.5%

    3. 产品特点和优势


    - 全焊接结构:采用全焊接工艺,确保在各种电流检测、电压分压和脉冲应用中表现出色。
    - 极低电阻值:通过专有的加工技术生产出极低电阻值的产品,最底线为 0.0001 Ω。
    - 硫化耐受性:设计不受高硫环境影响。
    - 高功率额定值:利用专门选择和稳定的材料,可达到高达 15 W 的功率额定值。
    - 低电感:仅为 0.5 nH 至 5 nH。
    - 低热电动势:小于 3 μV/°C。
    - AEC-Q200 认证:符合汽车行业标准。

    4. 应用案例和使用建议


    - 电流检测:应用于需要精确电流测量的电路中。
    - 电压分压:用于将高电压降至所需水平。
    - 脉冲应用:在需要处理高脉冲电流的应用中表现出色。
    使用建议:根据 Vishay 的设计指南,应遵循常见的半导体器件设计实践,确保使用大面积焊盘、热通孔、较重铜重量和内部层等热扩散特性,以维持接合温度在热限内。

    5. 兼容性和支持


    - 兼容性:可以与多种标准封装和组件配合使用,具体兼容性可通过 Vishay 的技术文档确认。
    - 支持:Vishay 提供全面的技术支持,包括在线工具和咨询服务,如通过 email `ww2bresistors@vishay.com` 获取应用特定性能要求的支持。

    6. 常见问题与解决方案


    - Q1: 温度系数(TCR)超出范围?
    - A1: 检查电阻器的接线和环境温度,确保它们在正常工作范围内。
    - Q2: 长期稳定性问题?
    - A2: 进行负载寿命测试,确保产品在规定的温度和湿度条件下运行。
    - Q3: 焊接过程中出现故障?
    - A3: 参考 Vishay 的焊接指南,确保按照推荐的焊锡曲线进行操作。

    7. 总结和推荐


    综合评估:Vishay Dale 的 WSLP3921 和 WSLP5931 是适用于高功率应用的理想选择。这些电阻器具备高精度、低电阻值、优秀的热稳定性和环境适应性,非常适合工业控制、通信和汽车等领域的关键应用。
    推荐:强烈推荐在高要求的电流检测、电压分压和脉冲应用中使用这些电阻器。它们不仅具备卓越的性能,还提供全方位的技术支持和长期稳定性保证。

WSLP3921L3000FEA参数

参数
额定功率 9W
电阻个数 -
引脚数量 -
电阻值 300μΩ
温度系数 ±170ppm/℃
精度 ±1%
长*宽*高 10mm*5.2mm*500μm
通用封装 3921
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLP3921L3000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLP3921L3000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSLP3921L3000FEA WSLP3921L3000FEA数据手册

WSLP3921L3000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.2849
10+ ¥ 2.9854
30+ ¥ 2.3381
100+ ¥ 2.0676
300+ ¥ 1.9903
3000+ ¥ 1.9323
库存: 2900
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 3.28
