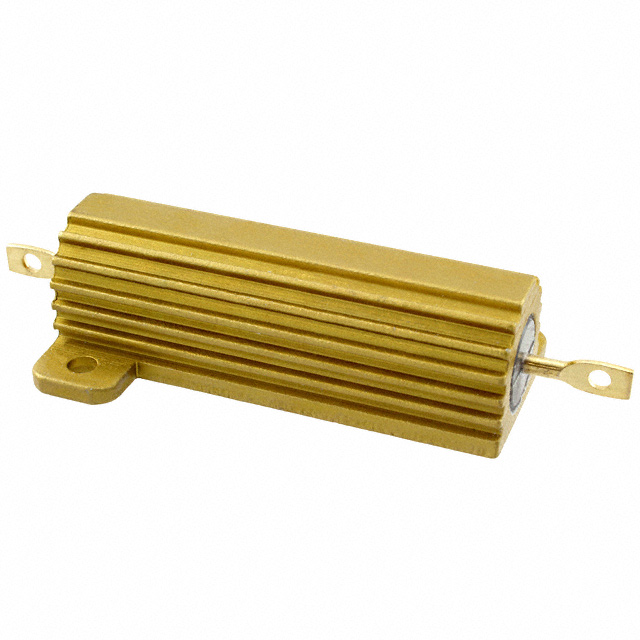

TMC050R2000FE02

产品分类: 其它固定电阻
产品描述: ±1% 200mΩ 50W 法兰安装 49.99mm*28.96mm*15.87mm
供应商型号: TS-TMC050R2000FE02
供应商: 海外现货
标准整包数: 5
VISHAY INTERTECHNOLOGY 其它固定电阻 TMC050R2000FE02

TMC050R2000FE02概述

    Vishay TMC 系列铝壳底盘安装电阻器技术手册

    产品简介


    Vishay TMC系列电阻器是一款工业级功率电阻器,专为需要高稳定性和环境防护的应用而设计。它们采用铝制外壳,通过底盘安装的方式,能够有效利用散热片进行散热。这种设计使其特别适用于高功率电子设备中,如电源供应器、驱动电路和工业控制系统等。

    技术参数


    以下是TMC系列电阻器的主要技术规格:
    | 型号 | 功率 (W) | 电阻范围 (Ω) | 容差 (%) | 尺寸 (mm) |

    | TMC005 | 7.5 | 0.02 至 24.5K | 1, 3, 5 | 11.28 × 12.45 |
    | TMC005...NI | 7.5 | 0.05 至 12.75K | 1, 3, 5 | 11.28 × 12.45 |
    | TMC010 | 12.5 | 0.01 至 47.1K | 1, 3, 5 | 14.27 × 15.88 |
    | TMC010...NI | 12.5 | 0.05 至 23.5K | 1, 3, 5 | 14.27 × 15.88 |
    | TMC025 | 25 | 0.01 至 95.2K | 1, 3, 5 | 18.26 × 19.84 |
    | TMC025...NI | 25 | 0.05 至 47.6K | 1, 3, 5 | 18.26 × 19.84 |
    | TMC050 | 50 | 0.01 至 273K | 1, 3, 5 | 39.67 × 21.44 |
    | TMC050...NI | 50 | 0.05 至 136K | 1, 3, 5 | 39.67 × 21.44 |
    | TMC100 | 100 | 0.05 至 90K | 1, 3, 5 | 57.15 × 25.12 |
    | TMC100...NI | 100 | 0.05 至 37.5K | 1, 3, 5 | 57.15 × 25.12 |
    | TMC250 | 250 | 0.05 至 116K | 1, 3, 5 | 71.42 × 31.75 |
    | TMC250...NI | 250 | 0.05 至 48.5K | 1, 3, 5 | 71.42 × 31.75 |

    产品特点和优势


    - 封装坚固:TMC系列电阻器采用模塑封装,提供全面的环境保护。
    - 焊接完整:整个电阻器完全焊接,确保耐用性。
    - 低感应特性:某些型号(如TMC005...NI)采用Ayrton-Perry绕法,具有极低的感性成分,适合要求低感应的电路。
    - 散热效果好:可安装于底盘,有效利用散热片降低电阻器温度。
    - 稳定性强:在操作中表现出色的稳定性(<1%的电阻变化)。
    - 适应性强:可根据客户需求提供特殊修改,包括终端配置、材料、电阻值和容差等。

    应用案例和使用建议


    - 工业电源:TMC系列电阻器可以用于电源电路中,作为过载保护或负载电阻,利用其大功率和高稳定性。
    - 驱动电路:在电机驱动电路中,TMC系列电阻器可用于吸收电流尖峰,提高系统可靠性。
    - 控制电路:在工业控制系统中,这些电阻器可以作为负载电阻,帮助稳定电压并吸收额外的能量。
    使用建议:
    - 在使用时确保正确连接到散热片上,以保持良好的散热效果。
    - 根据具体应用选择合适的型号,特别是注意功率等级和电阻范围。
    - 检查是否需要非感应型号(如TMC005...NI),尤其是在对感应要求高的场合。

    兼容性和支持


    - 兼容性:TMC系列电阻器与标准的铝制散热片和其他常见的底盘安装组件兼容。
    - 支持:Vishay公司提供技术支持,可以通过官方网站或指定的联系方式获取详细的技术文档和支持服务。

    常见问题与解决方案


    1. 问题:电阻器过热?
    - 解决方法:检查是否安装在正确的散热片上,确保散热片表面干净无阻塞。

    2. 问题:电阻器电阻值变化?
    - 解决方法:确认是否符合规定的额定功率,过载使用可能导致电阻值变化。

    3. 问题:焊接点松动?
    - 解决方法:重新焊接或者更换电阻器,确保焊接牢固。

    总结和推荐


    总体而言,Vishay TMC系列铝壳底盘安装电阻器在工业应用中表现出色。其坚固的设计、低感应特性、强大的稳定性以及良好的散热能力使其成为众多工业电子设备的理想选择。对于需要大功率、高稳定性的应用,强烈推荐使用此系列产品。

TMC050R2000FE02参数

参数
引脚数量 -
电阻值 200mΩ
温度系数 -
精度 ±1%
额定功率 50W
电阻个数 -
长*宽*高 49.99mm*28.96mm*15.87mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

TMC050R2000FE02厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TMC050R2000FE02数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY TMC050R2000FE02 TMC050R2000FE02数据手册

TMC050R2000FE02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 23.2011 ¥ 197.2094
25+ $ 19.6878 ¥ 167.3463
50+ $ 18.6276 ¥ 158.3346
100+ $ 18.2628 ¥ 155.2338
250+ $ 16.7238 ¥ 142.1523
500+ $ 16.3248 ¥ 138.7608
库存: 90
起订量: 15 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1972.09
