首页  >  产品百科  >  WSL39212L000FEA

WSL39212L000FEA

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 2mΩ 3W 3921 标准安装 10mm*5.2mm*1.45mm
供应商型号: 14M-WSL39212L000FEA
供应商: 云汉优选
标准整包数: 1

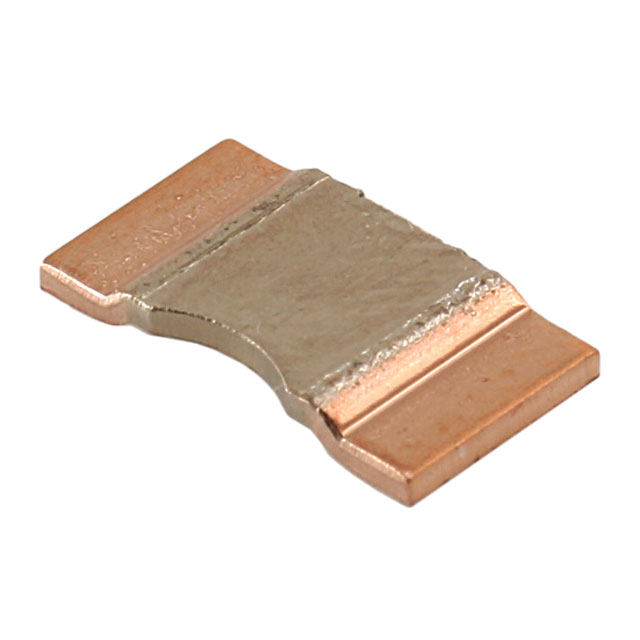

VISHAY INTERTECHNOLOGY 其它固定电阻 WSL39212L000FEA

WSL39212L000FEA概述

    # Vishay Dale Power Metal Strip Resistor 技术手册解读

    产品简介


    基本介绍
    Vishay Dale 提供的 Power Metal Strip® 系列电阻器是专为高精度电流检测、电压分压和脉冲应用设计的产品。产品系列包括 WSL3921 和 WSL5931 两种型号,均具有非常低的电阻值范围(从 0.0001Ω 到 4Ω),并支持表面贴装方式。这种电阻器广泛应用于汽车电子、电源管理、测量仪器、工业自动化以及通信等领域。
    主要功能
    - 电流检测:高精度、快速响应的电流检测功能。
    - 电压分压:提供稳定的电压分配解决方案。
    - 脉冲应用:能够承受高能脉冲输入。
    应用领域
    - 汽车电子(如电池管理系统)。
    - 工业控制和自动化。
    - 电源模块。
    - 通信设备。
    - 测量与测试仪器。

    技术参数


    以下是两款型号 WSL3921 和 WSL5931 的详细技术参数:
    | 参数名称 | 单位 | WSL3921 | WSL5931 |
    ||
    | 功率等级 | W | 3.0 | 5.0 |
    | 温度系数(TCR) | ppm/°C | ±150 至 ±50 | ±225 至 ±75 |
    | 电阻值范围 | Ω | 0.2m 至 4m | 0.1m 至 3m |
    | 公差 | % | ±1% 或 ±5% | ±1% 或 ±5% |
    | 重量(每千件典型值) | g | 281 | 398 |
    | 工作温度范围 | °C | -65 至 +170 | -65 至 +170 |
    其他关键特性包括:
    - 极低电感:0.5 nH 至 5 nH。
    - 超低热电动势:<3 μV/°C。
    - 高硫环境稳定性。
    - 支持 AEC-Q200 认证(汽车应用)。

    产品特点和优势


    独特功能
    1. 全焊接结构:确保极高的机械稳定性和可靠性。
    2. 超低电阻值:通过专有工艺实现的电阻值最低可达 0.0001Ω。
    3. 材料抗硫化:适合恶劣环境下的长期运行。
    4. 低热 EMF:适合需要高精度的应用场合。
    5. 高脉冲承受能力:适合高电流瞬态条件。
    市场竞争力
    这些电阻器以其卓越的稳定性和可靠性脱颖而出,在高性能工业及汽车电子领域拥有显著的竞争优势。同时,低热 EMF 和高脉冲能力使其成为敏感电路的理想选择。

    应用案例和使用建议


    典型应用案例
    1. 汽车电池管理系统(BMS):精确监测电流以防止过载和短路。
    2. 电源转换器:用于电压分压以提高系统效率。
    3. 电流检测模块:提供反馈信号用于闭环控制系统。
    使用建议
    - PCB 设计优化:为了最大化散热效果,建议使用大面积焊盘并配合热过孔。
    - 温控措施:避免超出推荐的工作温度范围。
    - 高可靠性环境:如需在高硫环境中使用,可选用 WSL 系列以保证长期稳定性。

    兼容性和支持


    兼容性
    这些电阻器可轻松集成到多种电路板设计中,并支持标准表面贴装工艺。此外,它们与主流 PCB 材料和焊接技术完全兼容。
    支持和服务
    - 客户可通过技术支持邮箱 ww2bresistors@vishay.com 获取帮助。
    - Vishay 提供详尽的文档和设计工具(如 3D 模型下载链接和回流焊曲线指南)。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时出现虚焊 | 确保焊接温度达到 250°C ±5°C,并延长焊接时间。 |
    | 温度过高导致性能下降 | 降低周围环境温度或增加散热片。 |
    | 输出电流波动大 | 检查负载条件并调整相关电路参数。 |

    总结和推荐


    综合评估
    Vishay Dale 的 Power Metal Strip® WSL3921 和 WSL5931 电阻器展示了卓越的技术性能和广泛的适用性。其超低阻值、优异的温度稳定性和高可靠性使其成为高端工业和汽车电子应用的理想选择。
    推荐结论
    强烈推荐这两款电阻器给需要高精度、高可靠性的设计工程师。无论是电流检测还是脉冲承受能力,它们都能满足严格的设计需求。建议优先考虑在对环境适应性和耐用性要求较高的场景中使用。

    注意:本文所涉及的所有产品和信息均为 Vishay 官方发布内容,具体应用时请参考完整技术手册并咨询技术支持。

WSL39212L000FEA参数

参数
电阻个数 -
引脚数量 -
电阻值 2mΩ
温度系数 ±75ppm/℃
精度 ±1%
额定功率 3W
长*宽*高 10mm*5.2mm*1.45mm
通用封装 3921
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL39212L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL39212L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSL39212L000FEA WSL39212L000FEA数据手册

WSL39212L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
