WSL3637R0100FEA

产品分类: 其它固定电阻
产品描述: ±1% ±50ppm/℃ 10mΩ 3W 3637 标准安装 9.14mm*9.4mm*890μm
供应商型号: 2395994
供应商: 海外现货
标准整包数: 10

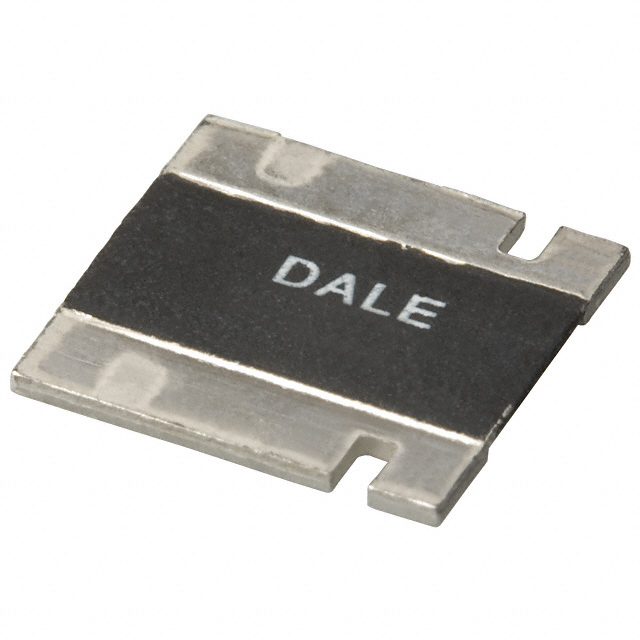

VISHAY INTERTECHNOLOGY 其它固定电阻 WSL3637R0100FEA

WSL3637R0100FEA概述

    Vishay Dale WSL3637 Power Metal Strip Resistor 技术手册

    1. 产品简介


    Vishay Dale 的WSL3637是一款低值表面贴装电阻器(低至0.001 Ω),适用于电流传感、电压分割和脉冲应用。它采用四端子设计,能够提供高达0.5%的电阻精度,即使在低至0.001 Ω的情况下也能保持高精度。该产品系列被广泛应用于汽车、工业控制、电源管理等领域。

    2. 技术参数


    - 全球型号: WSL3637
    - 尺寸: 3637 (英寸: 0.370 ± 0.010; 毫米: 9.40 ± 0.254)
    - 功率等级: P70 °C时3 W
    - 电阻值范围: 0.001 Ω 到 0.01 Ω
    - 容差: ±0.5% 和 ±1.0%
    - 重量: 每1000件274.3克
    - 温度系数: ±50 ppm/°C (0.003 Ω到0.010 Ω),±75 ppm/°C (0.001 Ω到0.0029 Ω)
    - 操作温度范围: -65°C 到 +170°C
    - 最大工作电压: (P x R)^(1/2)

    3. 产品特点和优势


    - 四端子设计: 允许低至0.001 Ω的电阻精度高达0.5%。
    - 全焊接结构: 非常适合各种电流传感、电压分割和脉冲应用。
    - 低热电势: 小于3 μV/°C,有利于稳定性和可靠性。
    - 超低电感: 0.5 nH到5 nH,特别适用于高频应用。
    - AEC-Q200认证: 通过汽车电子协会的严格测试。

    4. 应用案例和使用建议


    - 电流传感: 由于其低电阻和高精度特性,非常适合用于精确测量电路中的电流。
    - 电压分割: 在精密电源管理应用中,可确保稳定的电压输出。
    - 脉冲应用: 由于其低电感特性,可以在脉冲环境中保持稳定的工作表现。
    使用建议:
    - 在组装过程中确保焊点质量,以避免接触电阻变化。
    - 注意散热设计,确保在高温环境下电阻能够正常工作。

    5. 兼容性和支持


    - 兼容性: 与标准表面贴装工艺完全兼容,可直接应用于自动贴片机。
    - 支持: Vishay提供详细的文档和技术支持,可通过ww2bresistors@vishay.com联系技术支持团队。

    6. 常见问题与解决方案


    - 问题: 电阻值超出容差范围。
    - 解决方案: 检查焊接质量和环境温度,确认没有过高的环境干扰。
    - 问题: 长期使用后出现故障。
    - 解决方案: 确保正确的散热措施,避免长时间过载运行。

    7. 总结和推荐


    Vishay Dale WSL3637是一款高性能、高精度的低值表面贴装电阻器,非常适合需要高精度和可靠性的应用场合。其独特的四端子设计和低电感特性使其成为市场上不可多得的优质选择。强烈推荐在需要高精度电阻的应用中使用。
    通过上述分析,可以看出Vishay Dale WSL3637是一款值得信赖的产品,无论是从性能、稳定性还是兼容性方面来看,都表现出色。

WSL3637R0100FEA参数

参数
引脚数量 -
电阻值 10mΩ
温度系数 ±50ppm/℃
精度 ±1%
额定功率 3W
电阻个数 -
长*宽*高 9.14mm*9.4mm*890μm
通用封装 3637
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL3637R0100FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL3637R0100FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSL3637R0100FEA WSL3637R0100FEA数据手册

WSL3637R0100FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
