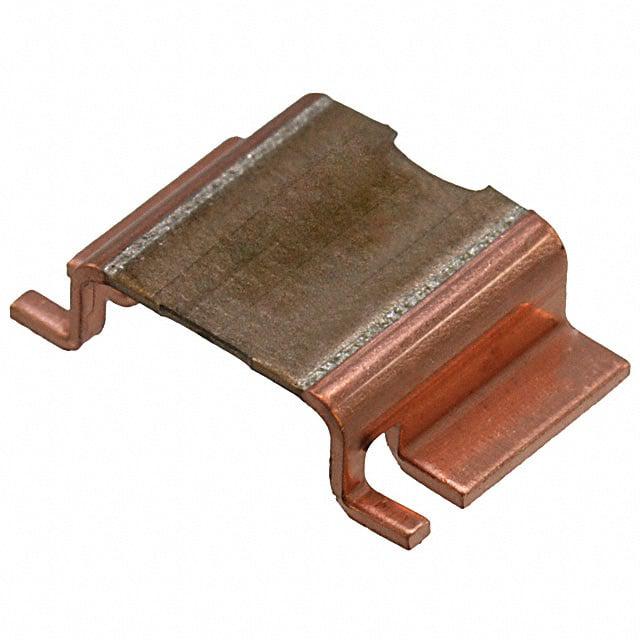

WSL40261L000FEB

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 1mΩ 3W 4026 标准安装 10.1mm*6.6mm*2.88mm
供应商型号: 3618293
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 其它固定电阻 WSL40261L000FEB

WSL40261L000FEB概述

    Vishay Dale WSL4026 Power Metal Strip Resistor 技术手册解析

    产品简介


    Vishay Dale的WSL4026是一款高功率表面贴装电阻器,属于低值金属条形电阻器。其核心优势在于4端子设计和极低的电阻值,适用于电流检测、电压分压和脉冲应用等多种场景。WSL4026主要适用于汽车、工业控制和消费电子等领域。

    技术参数


    - 型号:WSL4026
    - 尺寸:4026(长x宽x高,单位mm)
    - 功率等级:3W @ 70°C
    - 电阻值范围:0.2mΩ至5mΩ
    - 精度:±1%
    - 工作温度范围:-65°C 至 +170°C
    - 最大工作电压:由负载电阻决定(公式 P = VR²)
    - 热电效应:<3μV/°C
    - 引脚材料:镍铬、锰铜锡或锰铜合金
    - 终端材料:镍铬合金
    - 热阻抗:不同电阻值对应不同的热阻抗,例如0.2mΩ时为3°C/W
    - 封装方式:标准1000件/卷的无铅包装

    产品特点和优势


    1. 4端子设计:允许在0.0002Ω时实现±1%的精度。
    2. 高功率密度:具有出色的功率到面积比,使得它能够在有限的空间内提供更高的功率处理能力。
    3. 硫化抵抗力:在高硫环境中表现稳定,不会受到影响。
    4. 超低电感:0.5 nH至5 nH之间,确保信号完整性。
    5. 非常低的热电效应:<3μV/°C,提高了系统整体稳定性。
    6. 符合AEC-Q200标准:确保其适用于汽车电子应用。

    应用案例和使用建议


    - 应用案例:广泛应用于电流检测、电压分压、脉冲应用和汽车电子系统中。
    - 使用建议:在设计电路板时,应注意合理安排焊点温度和铜厚,以确保散热效果。此外,推荐使用大焊盘面积、热通孔等热管理措施来提高散热效率。

    兼容性和支持


    - 兼容性:与多种电子元件兼容,尤其适合于需精确电阻的应用。
    - 支持:Vishay提供详尽的技术文档和在线支持,可联系技术支持团队获取更多帮助。

    常见问题与解决方案


    1. 问:焊接时温度过高如何处理?
    答:确保焊接温度不超过250°C,且每次焊接时间不超过30秒,可减少热冲击。

    2. 问:电阻值漂移如何避免?
    答:在使用过程中保持良好的散热条件,并定期进行测试,确保电阻值在允许范围内。

    总结和推荐


    WSL4026是一款高性能的金属条形电阻器,凭借其独特的设计和卓越的电气特性,在众多应用场景中表现出色。它特别适合需要高精度和稳定性的场合,例如汽车电子和精密仪器。鉴于其出色的特性和广泛的应用领域,强烈推荐使用WSL4026。

WSL40261L000FEB参数

参数
额定功率 3W
电阻个数 -
引脚数量 -
电阻值 1mΩ
温度系数 ±75ppm/℃
精度 ±1%
长*宽*高 10.1mm*6.6mm*2.88mm
通用封装 4026
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL40261L000FEB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL40261L000FEB数据手册
