首页  >  产品百科  >  WSLP59313L000FEA

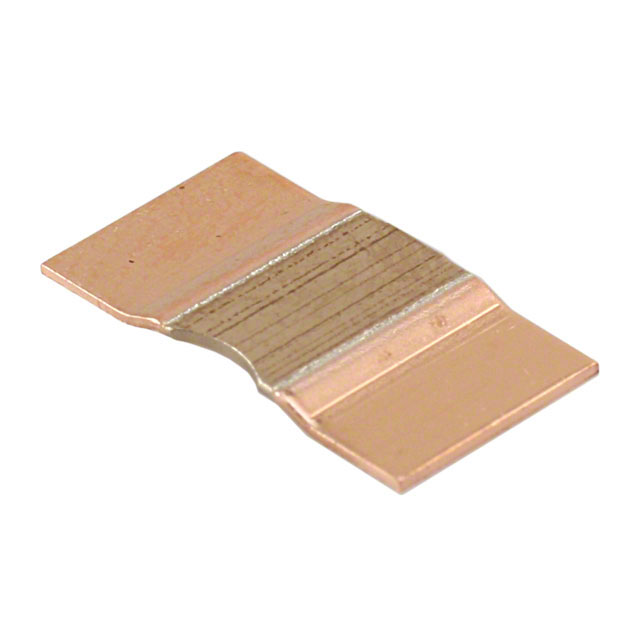

WSLP59313L000FEA

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 3mΩ 7W 5931 标准安装 15mm*7.75mm*500μm
供应商型号: 71-WSLP59313L000FEA
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 其它固定电阻 WSLP59313L000FEA

WSLP59313L000FEA概述

    Vishay Dale Power Metal Strip® Resistors: WSLP3921 & WSLP5931

    产品简介


    Vishay Dale 的 Power Metal Strip® 电阻器系列提供极高的功率处理能力(最高可达15瓦),极低的阻值(低至0.0001欧姆),适用于表面贴装应用。这些电阻器广泛应用于电流检测、电压分压及脉冲应用等领域。

    技术参数


    | 参数 | 单位 | WSLP3921 | WSLP5931 |
    ||
    | 额定功率 | W | 5.0, 9.0 | 7.0, 8.0, 10.0, 15.0 |
    | 允许误差 | % | 1.0, 5.0 | 1.0, 5.0 |
    | 电阻值范围 | Ω | 0.1m - 4m | 0.1m - 3m |
    | 尺寸(LxWxH) | in (mm) | 0.394 x 0.205 x 0.020 (10.0 x 5.20 x 0.5) | 0.591 x 0.305 x 0.020 (15.0 x 7.75 x 0.5) |
    | 热阻 | °C/W | 0.9 - 22.8 | 1.6 - 19.3 |
    | 材料 Mn-Cu-Sn, Mn-Cu, Fe-Cr | Mn-Cu-Sn, Mn-Cu, Fe-Cr |

    产品特点和优势


    - 极高功率处理能力:能够处理高达15瓦的功率,适用于高功耗应用。
    - 超低电阻值:可实现最低0.0001欧姆的电阻值,非常适合电流检测和精密测量应用。
    - 硫化抗性:由特殊材料制成,即使在高硫环境中也具有良好的稳定性。
    - 超低电感:电感值仅为0.5 nH到5 nH,适合高频电路。
    - 低温热电动势:低于3 μV/°C,有助于提高系统的精度。
    - AEC-Q200认证:通过了汽车行业标准认证,适用于汽车及其他高性能应用。

    应用案例和使用建议


    - 电流检测:在需要高精度电流检测的应用中,如电机驱动、电池管理系统等,推荐使用高精度型号。
    - 电压分压:适用于需要高精度分压的场合,如电源监测、传感器信号调理等。
    - 脉冲应用:在脉冲电流检测中表现优异,可用于雷达、通信系统等高速脉冲应用。
    使用建议:在设计时,考虑到散热需求,建议使用大焊盘面积、热通孔和重铜层以确保电路板能够有效散热,维持工作温度在安全范围内。

    兼容性和支持


    - 封装代码:EB表示非标准包装代码,1000件卷带。
    - 厂商支持:提供技术支持邮箱 ww2bresistors@vishay.com,以及多种设计工具和3D模型下载。

    常见问题与解决方案


    - Q: 如何确认电阻值?
    - A: 参考电阻器型号对应的阻值范围和实际可用阻值列表。

    - Q: 如何正确焊接以避免热损坏?
    - A: 建议参考 Vishay 官方焊接指南,确保焊接温度和时间控制在规定范围内。
    - Q: 如何判断产品质量?
    - A: 可通过参考热冲击、短时过载、低温操作等测试条件来评估产品质量。

    总结和推荐


    Vishay Dale 的 Power Metal Strip® 电阻器在电流检测、电压分压及脉冲应用方面表现出色。其极低的电阻值和高功率处理能力使其成为许多高性能应用的理想选择。推荐用于对精度和可靠性要求较高的工业和汽车电子产品中。
    总体而言,这些电阻器在功能、性能和适用性方面均表现出色,值得在各类高级应用中采用。

WSLP59313L000FEA参数

参数
电阻个数 -
引脚数量 -
电阻值 3mΩ
温度系数 ±75ppm/℃
精度 ±1%
额定功率 7W
长*宽*高 15mm*7.75mm*500μm
通用封装 5931
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLP59313L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLP59313L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSLP59313L000FEA WSLP59313L000FEA数据手册

WSLP59313L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.1745 ¥ 35.2745
10+ $ 2.806 ¥ 22.6798
25+ $ 2.332 ¥ 19.7054
50+ $ 2.0736 ¥ 17.5219
100+ $ 1.8792 ¥ 15.8792
250+ $ 1.6848 ¥ 14.2366
500+ $ 1.5228 ¥ 12.8677
1000+ $ 1.3545 ¥ 11.4455
1500+ $ 1.26 ¥ 10.647
库存: 673
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 35.27
直接购买
加入购物车
