WSHM28185L000FEA

产品分类: 其它固定电阻
产品描述: ±1% ±200ppm/℃ 5mΩ 7W 2818 标准安装 7.1mm*4.6mm*1.75mm
供应商型号: 14M-WSHM28185L000FEA
供应商: 云汉优选
标准整包数: 1

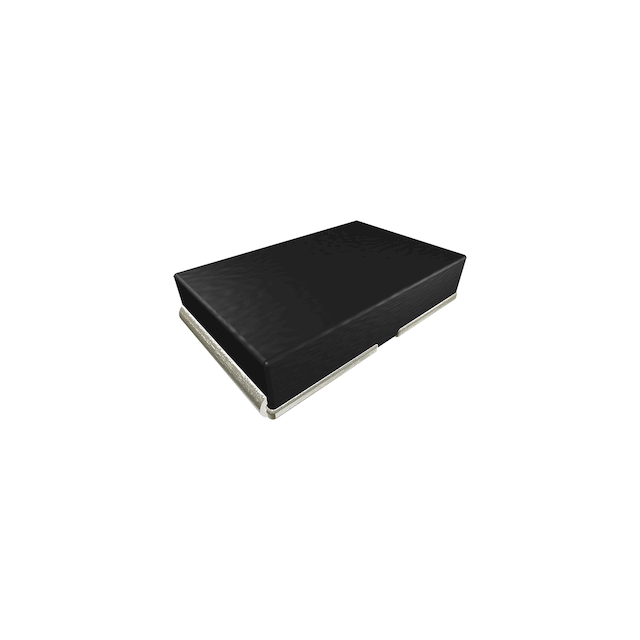

VISHAY INTERTECHNOLOGY 其它固定电阻 WSHM28185L000FEA

WSHM28185L000FEA概述

    Vishay Dale WSHM2818 电阻器技术手册

    1. 产品简介


    Vishay Dale 的WSHM2818系列电阻器是高功率(最高达7W)低阻值(最低至0.001Ω)表面贴装型电阻器。这些电阻器采用金属条带设计,特别适用于电流检测、电压分压和脉冲应用。其独特的构造和技术处理使其在各种恶劣环境下仍能保持优异的性能。

    2. 技术参数


    - 功率等级: 7W
    - 电阻范围: 0.001Ω 至 0.2Ω
    - 精度: ±0.5% 和 ±1.0%
    - 重量: 约167.8g/1000个
    - 温度系数: ±200ppm/°C(1mΩ到5.99mΩ),<20ppm/°C(6mΩ到200mΩ)
    - 电感: <5nH
    - 工作温度范围: -65°C 至 +170°C
    - 最大工作电压: P70°C

    3. 产品特点和优势


    - 热管理改进: 设计中包含改进的热管理,以确保更高的可靠性。
    - 全焊接结构: 适合所有类型的电流检测、电压分压和脉冲应用。
    - 低阻值: 使用专利加工技术实现极低的电阻值。
    - 硫耐性: 构造不受高硫环境影响。
    - 低电感: <5nH。
    - 低热电动势: <3μV/°C。
    - AEC-Q200认证: 符合汽车标准。
    - 高稳定性: 使用镍铬合金或锰铜合金制成,TCR<20ppm/°C。

    4. 应用案例和使用建议


    WSHM2818系列电阻器广泛应用于电流检测和脉冲控制。例如,在电动汽车中用于电池监控系统,确保电池状态的精确监测。对于使用中的建议,可以考虑通过优化布局设计减少接触电阻,提高性能稳定性。

    5. 兼容性和支持


    WSHM2818系列电阻器具有良好的兼容性,可与其他标准SMD工艺设备兼容。制造商提供了详细的技术文档和视频教程,帮助用户进行安装和调试。此外,提供技术支持,确保客户能够充分利用产品功能。

    6. 常见问题与解决方案


    - Q: 电阻器在高温环境下是否稳定?
    - A: 是的,该电阻器的工作温度范围为-65°C至+170°C,具备良好的热稳定性。

    - Q: 电阻器的电感值是否足够低?
    - A: 是的,电感值小于5nH,这有助于减少寄生电感效应,提高高频性能。

    7. 总结和推荐


    WSHM2818系列电阻器在高功率、低阻值应用中表现出色。其先进的热管理、低电感和良好的环境适应性使得它在多种应用中非常可靠。我们强烈推荐在需要高精度和高稳定性的应用场景中使用这款产品。

WSHM28185L000FEA参数

参数
精度 ±1%
额定功率 7W
电阻个数 -
引脚数量 -
电阻值 5mΩ
温度系数 ±200ppm/℃
长*宽*高 7.1mm*4.6mm*1.75mm
通用封装 2818
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSHM28185L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSHM28185L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSHM28185L000FEA WSHM28185L000FEA数据手册

WSHM28185L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.4737
10+ ¥ 4.0658
30+ ¥ 3.1842
100+ ¥ 2.8158
300+ ¥ 2.7106
3500+ ¥ 2.6316
库存: 876
起订量: 1 增量: 3500
交货地:
最小起订量为:1
合计: ¥ 4.47
