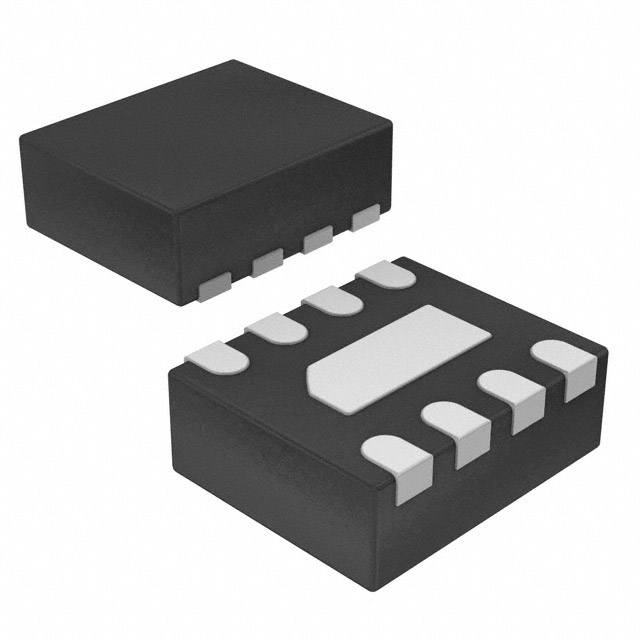

VEMI45AA-HNH-GS08

产品分类: EMI滤波器
产品描述: Vishay 双向TVS二极管, 最大钳位电压 7V, 贴片安装, LLP1713-9L封装, 最小击穿电压 6V
供应商型号: 30C-VEMI45AA-HNH-GS08 LLP-70-9A
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY EMI滤波器 VEMI45AA-HNH-GS08

VEMI45AA-HNH-GS08概述

    Vishay VEMI45AA-HNH 技术手册解析

    产品简介


    VEMI45AA-HNH 是一款由 Vishay Semiconductor 生产的4通道电磁干扰(EMI)滤波器,具备静电放电(ESD)保护功能。它广泛应用于各种电子设备,如通讯设备、计算机系统、工业控制设备和消费电子产品,以确保信号线的稳定性和设备的安全性。

    技术参数


    - 产品型号: VEMI45AA-HNH
    - 封装类型: LLP1713-9L
    - 重量: 3.7毫克
    - 防燃等级: UL 94 V-0
    - 防潮等级: MSL Level 1
    - 峰值焊接温度: 最大260°C
    - 绝对最大额定值:
    - 峰值脉冲电流: 4A
    - 静电放电: ±30 kV 接触放电/空气放电
    - 工作温度范围: -40°C 到 +125°C
    - 存储温度范围: -55°C 到 +150°C

    产品特点和优势


    - 超紧凑封装: LLP1713-9L 封装具有低至0.6mm的高度,非常适合空间受限的应用。
    - 低泄漏电流: 确保信号传输的高稳定性。
    - 4通道EMI滤波器: 每个通道可以独立工作,同时提供双向不对称钳位行为(BiAs)。
    - ESD保护: 符合 IEC 61000-4-2 标准,提供高达±30 kV 的接触放电和空气放电防护。
    - 低频信号通过: 工作频率达到100 MHz,适合高速数据传输需求。
    - 金属涂层: 使用贵重金属(如银、金、镍钯、镍钯金),不含有锡,增加了耐久性。

    应用案例和使用建议


    应用案例:
    - 适用于通信设备中的信号传输线路。
    - 计算机系统的USB端口和PCIe总线接口。
    - 工业控制设备中的信号隔离和保护。
    使用建议:
    - 在安装时,确保符合LLP1713-9L封装的引脚布局和尺寸要求。
    - 高频信号线可以连接到VEMI45AA-HNH的各个通道,实现有效的EMI滤波和ESD保护。
    - 考虑到信号完整性,建议使用阻抗匹配技术,确保信号传输效率。

    兼容性和支持


    - 兼容性: VEMI45AA-HNH 与多种标准插件和电路板设计兼容,方便集成到现有的硬件系统中。
    - 支持: Vishay Semiconductor 提供全面的技术支持,包括设计咨询和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何确定 VEMI45AA-HNH 的安装方向? | 根据标记点(通常为一个点)确定引脚1的位置。 |
    | 高温环境下如何提高可靠性? | 使用散热器或其他冷却装置降低工作温度,确保不超过最大额定温度。 |
    | 如何测试 ESD 保护性能? | 使用静电放电模拟器(ESDS)进行测试,确保满足 IEC 61000-4-2 标准。 |

    总结和推荐


    Vishay VEMI45AA-HNH是一款高性能的4通道EMI滤波器,具备出色的ESD保护能力和紧凑的封装设计。其低泄漏电流和高频响应使其成为高速数据传输应用的理想选择。建议在需要高性能信号保护和EMI滤波的应用中使用此产品,特别是在需要严格遵守IEC标准的应用环境中。
    如果您对具体应用有任何疑问,可以联系 Vishay Semiconductor 的技术支持团队(EMIFilter@vishay.com),以获得更详细的指导和支持。

VEMI45AA-HNH-GS08参数

参数
电感值 -
中心频率 -
额定电压-DC -
电路技术 RC (Pi)
电容值 36pF
额定电流 4A
ESD保护
截止频率 100GHz
电阻 100Ω
通道数 4
滤波器阶数 2
长*宽*高 1.7mm*1.35mm*600μm
通用封装 UFDFN-8(EP)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
