首页  >  产品百科  >  WSLP40261L000FEA

WSLP40261L000FEA

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 1mΩ 7W 4026 标准安装 10.16mm*6.6mm*2.7mm
供应商型号: 11M-WSLP40261L000FEA
供应商: 云汉优选
标准整包数: 1

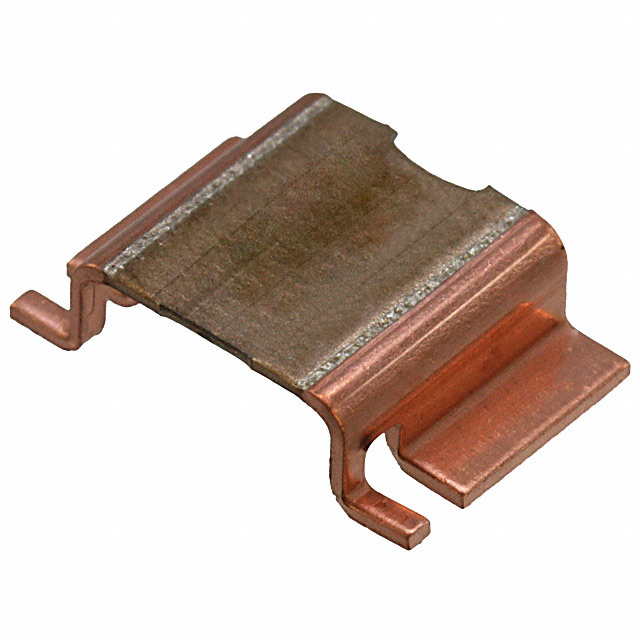

VISHAY INTERTECHNOLOGY 其它固定电阻 WSLP40261L000FEA

WSLP40261L000FEA概述

    Vishay Dale WSLP4026 Power Metal Strip Resistor: A Comprehensive Guide

    1. 产品简介


    Vishay Dale的WSLP4026是一款高性能表面贴装电阻器,属于Power Metal Strip®系列。这类电阻器以其高功率密度、低电阻值(低至0.0002 Ω)而闻名,广泛应用于电流检测、电压分压及脉冲应用中。此外,它们还具有出色的稳定性和耐用性,适用于严苛的工作环境。

    2. 技术参数


    WSLP4026的详细技术规格如下:
    | 参数 | 规格 |

    | 封装尺寸 | 4026 |
    | 额定功率(P70 °C) | 5.0, 7.0, 10.0, 12.0 W |
    | 容差 | ±1.0%, ±5.0% |
    | 电阻值范围 | 0.0002 Ω 至 0.05 Ω |
    | 当前可用电阻值 | 0.0013 Ω 至 0.005 Ω |
    | 重量(典型) | 420 g/1000 pieces |

    3. 产品特点和优势


    WSLP4026具备以下几个显著特点:
    - 高功率密度:相对于其占地面积,WSLP4026能够提供更高的功率输出。
    - 极低电阻值:通过专有的处理技术,WSLP4026可以实现超低的电阻值,最低可达0.0002 Ω。
    - 硫化抗性:其结构不受高硫环境影响,适合恶劣环境下的应用。
    - 高功率等级:得益于精选并稳定化的材料,WSLP4026可承受高达12 W的功率。
    - 低热电动势(Thermal EMF):小于3 μV/°C。
    - 低温漂:小于20 ppm/°C的温度系数(TCR)。
    - 符合AEC-Q200标准:适用于汽车级产品。

    4. 应用案例和使用建议


    WSLP4026非常适合用于电流检测、电压分压以及需要高脉冲能力的应用场景。例如,在电力电子系统中,可以作为电流传感器,用于监测和控制电路中的电流流动。为了确保最佳性能,建议遵循常见的设计实践来散热,如使用大面积焊盘、热通孔、厚重铜层以及其他热扩散特征。

    5. 兼容性和支持


    WSLP4026是无铅(lead-free)封装,符合RoHS标准。对于更多定制选项,可访问 [Vishay文档](www.vishay.com/doc?48163)。Vishay提供技术支持和维护服务,若有任何技术疑问,可通过电子邮件 [ww2bresistors@vishay.com] 联系他们。

    6. 常见问题与解决方案


    - 问题1:如何选择合适的电阻值?
    解决方案:根据应用的具体需求选择合适的电阻值。例如,如果需要进行精确的电流检测,可以选择更低的电阻值,如0.0013 Ω。

    - 问题2:焊接过程中应注意什么?
    解决方案:参考焊接指南,确保焊接过程中的温度和时间正确。可在[Vishay文档](www.vishay.com/doc?31052)中找到详细的焊接曲线推荐。

    - 问题3:如何确定最大工作电压?
    解决方案:请参考额定功率及电阻值,确保最大工作电压在允许范围内。计算方法为 \( \sqrt{P \times R} \)。

    7. 总结和推荐


    WSLP4026是一款高性能、多功能的表面贴装电阻器,尤其适合对功率密度和精度有高要求的应用场景。其独特的特性使其在市场上具备很强的竞争力。建议在选择和使用时参考具体的技术参数和应用指南,以确保最佳性能。
    推荐:鉴于其卓越的特性和广泛的适用性,我们强烈推荐WSLP4026用于各种工业和商业电子应用。

WSLP40261L000FEA参数

参数
额定功率 7W
电阻个数 -
引脚数量 -
电阻值 1mΩ
温度系数 ±75ppm/℃
精度 ±1%
长*宽*高 10.16mm*6.6mm*2.7mm
通用封装 4026
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLP40261L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLP40261L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSLP40261L000FEA WSLP40261L000FEA数据手册

WSLP40261L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4
10+ ¥ 3.4
30+ ¥ 3
100+ ¥ 2.85
库存: 87
起订量: 1 增量: 1500
