首页  >  产品百科  >  WSHP2818R0100FEB

WSHP2818R0100FEB

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 10mΩ 10W 2818 标准安装 7.1mm*4.6mm*1.75mm
供应商型号: LM-2709461
供应商: 海外现货
标准整包数: 1

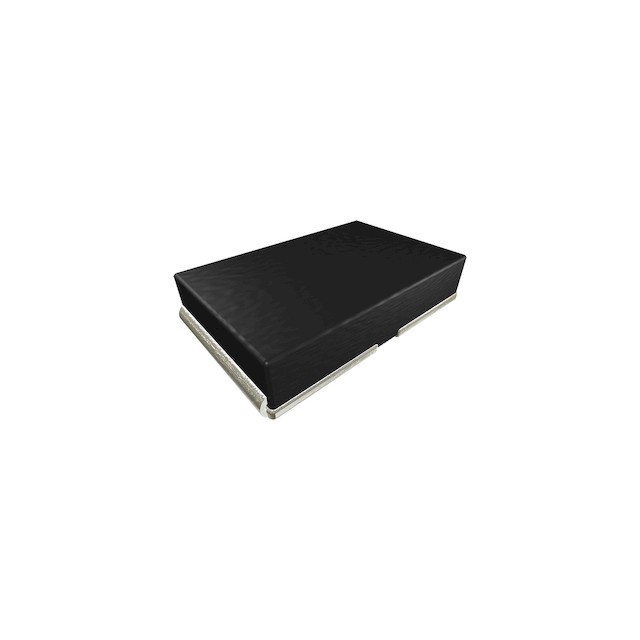

VISHAY INTERTECHNOLOGY 其它固定电阻 WSHP2818R0100FEB

WSHP2818R0100FEB概述

    WSHP2818 Power Metal Strip Resistor 技术手册

    1. 产品简介


    WSHP2818 Power Metal Strip 电阻器 是 Vishay Dale 公司推出的一款高性能表面贴装电阻器,专为电流传感、电压分压和脉冲应用设计。该电阻器具有极低的电阻值(最低可达 0.001 欧姆),并且拥有非常低的电感(小于 5 nH)和低热电动势(小于 3 μV/°C)。WSHP2818 适用于多种工业应用,如电源管理、测试设备、汽车电子等领域。

    2. 技术参数


    - 电阻值范围: 0.001 Ω 至 0.1 Ω
    - 额定功率: 10 W(最大表面温度为 200°C)
    - 温度系数: ±200 ppm/°C(对于 1 mΩ 到 5.99 mΩ)
    ±75 ppm/°C(对于 6 mΩ 到 100 mΩ)
    - 电感: 小于 5 nH
    - 工作温度范围: -65°C 至 +170°C
    - 最高工作电压: 1/2 P/R(具体数值需根据型号确定)

    3. 产品特点和优势


    - 增强的热管理: 设计中加入了改进的热管理功能,提高了产品的可靠性和稳定性。
    - 全焊接结构: 所有的焊接结构使得 WSHP2818 在各种电流传感、电压分压和脉冲应用中表现出色。
    - 极低的电阻值: 使用了专有的加工技术,能够产生非常低的电阻值。
    - 非常低的电感: 电感值低于 5 nH,适合高频应用。
    - 高精度: 电阻值精度高达 ±0.5% 或 ±1.0%,满足高精度应用需求。
    - 低热电动势: 热电动势小于 3 μV/°C,确保了在温度变化时电阻的稳定性。
    - AEC-Q200 认证: 符合汽车电子标准,适用于汽车电子产品。

    4. 应用案例和使用建议


    - 电流传感: 用于高精度电流传感,特别是在需要低电阻值的应用中。
    - 电压分压: 可以用于精密电压分压电路中,提供稳定的分压效果。
    - 脉冲应用: 由于电感值较低,WSHP2818 非常适合脉冲应用,减少信号失真。
    - 建议使用: 在进行焊接操作时,应确保焊锡时间控制在 10 秒至 12 秒之间,以避免损坏电阻器。

    5. 兼容性和支持


    - 兼容性: WSHP2818 与其他表面贴装技术(SMT)设备兼容,适用于标准 SMT 生产线。
    - 支持和维护: Vishay Dale 提供详细的技术支持文档和客户服务,确保用户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    - 问题1: 电阻值超出预期误差范围。
    - 解决方案: 检查焊接质量和环境温度,必要时重新校准。
    - 问题2: 高温下电阻值不稳定。
    - 解决方案: 确保在高温环境下使用时采取适当的散热措施。
    - 问题3: 产品在振动环境中表现不佳。
    - 解决方案: 选择更高抗震等级的封装版本或增加固定装置以减少震动影响。

    7. 总结和推荐


    WSHP2818 Power Metal Strip 电阻器 是一款高性能、高精度的表面贴装电阻器,特别适用于电流传感、电压分压和脉冲应用。其独特的低电阻值和低电感特性使其在高频和精密应用中表现出色。此外,其高可靠性和AEC-Q200认证使其成为汽车电子领域的理想选择。总体而言,WSHP2818 电阻器 是一个值得推荐的产品,适用于多种工业和汽车电子应用。

WSHP2818R0100FEB参数

参数
温度系数 ±75ppm/℃
精度 ±1%
额定功率 10W
电阻个数 -
引脚数量 -
电阻值 10mΩ
长*宽*高 7.1mm*4.6mm*1.75mm
通用封装 2818
安装方式 标准安装
应用等级 汽车级
包装方式 卷带包装

WSHP2818R0100FEB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSHP2818R0100FEB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSHP2818R0100FEB WSHP2818R0100FEB数据手册

WSHP2818R0100FEB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9749 ¥ 8.1887
50+ $ 0.9593 ¥ 8.0577
100+ $ 0.9359 ¥ 7.9267
250+ $ 0.9203 ¥ 7.7302
500+ $ 0.8969 ¥ 7.5336
库存: 3923
起订量: 49 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.18
