NCW0612MC7507FP500

产品分类: 其它固定电阻
产品描述: ±1% ±50ppm/℃ 750mΩ 1W 0612 1.6mm*3.1mm*600μm
供应商型号: NCW0612MC7507FP500
供应商: 国内现货
标准整包数: 10

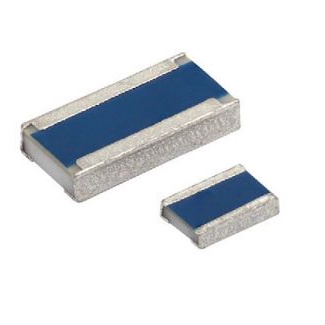

VISHAY INTERTECHNOLOGY 其它固定电阻 NCW0612MC7507FP500

NCW0612MC7507FP500概述

    NCW 0406 AT & NCW 0612 AT: Low Ohmic Wide Terminal Thin Film Chip Resistors

    产品简介


    NCW 0406 AT 和 NCW 0612 AT 是 Vishay Beyschlag 推出的低阻值宽终端薄膜芯片电阻器,适用于现代专业功率测量电子设备。这些电阻器以其高可靠性、稳定性、高功率耗散能力和坚固设计而著称。它们广泛应用于汽车和工业电器等领域(如负载电阻器)。

    技术参数


    | 参数 | NCW 0406 AT | NCW 0612 AT |
    |
    | 尺寸代码 | RR1016M | RR1632M |
    | 阻值范围 | 0.33 Ω 至 0.91 Ω | 0.10 Ω 至 0.91 Ω |
    | 阻值公差 | ± 1 % | ± 1 % |
    | 温度系数 | ± 50 ppm/K | ± 50 ppm/K |
    | 额定耗散功率 | 0.3 W | 1 W |
    | 工作电压 | 取决于额定耗散功率 | 取决于额定耗散功率 |
    | 允许膜温 | 175 °C | 175 °C |
    | 工作温度范围 | -55 °C 至 175 °C | -55 °C 至 175 °C |
    | 内部热阻 | 30 K/W | 待确定 |

    产品特点和优势


    1. 低温度系数(TCR): ± 50 ppm/K,确保在温度变化时的稳定性。
    2. 优异的整体稳定性: 即使在长时间运行后,电阻值漂移也控制在最小范围内。
    3. 高级硫化抗性: 符合 ASTM B 809 标准,确保长期可靠运行。
    4. 出色的湿度抗性: 85 °C, 85% 湿度下表现良好。
    5. AEC-Q200 认证: 适用于汽车应用。
    6. 卓越的温度循环抗性: 通过广泛测试验证。
    7. 无铅兼容性: 确保与无铅和含铅焊接过程兼容。

    应用案例和使用建议


    1. 汽车应用: 适用于电动汽车和混合动力汽车中的高压系统。
    2. 工业应用: 在工业自动化设备中用于负载电阻。
    3. 高功率和高温应用: 适用于需要高功率耗散的环境。
    使用建议:
    - 散热管理: 确保电路板组装具有较低的热阻,以维持电阻器膜温在规定范围内。
    - 温度控制: 使用适当的散热片或其他散热措施,避免膜温过高导致性能下降。
    - 存储条件: 存储温度应在-55 °C 至 175 °C 之间,以保持产品性能。

    兼容性和支持


    这些电阻器适用于自动 SMT 装配系统,并支持自动焊锡工艺。厂商提供详尽的技术支持文档,如《表面贴装电阻器应用中的热管理》(www.vishay.com/doc?28844),以确保最佳应用效果。

    常见问题与解决方案


    1. 温度过高导致性能下降: 确保良好的散热,使用散热片或风扇。
    2. 长期稳定性不佳: 定期检查电阻值,如超过公差范围,需进行更换。
    3. 焊接质量问题: 确保焊接过程符合标准,采用合适的焊料和助焊剂。

    总结和推荐


    NCW 0406 AT 和 NCW 0612 AT 作为高性能低阻值薄膜芯片电阻器,在汽车和工业应用中表现出色。其卓越的稳定性和可靠性使其成为许多关键应用的理想选择。强烈推荐使用,特别是对于要求高精度和稳定性的场合。
    希望以上内容对您有所帮助。如果您有任何进一步的问题或需要更多详细信息,请随时联系我。

NCW0612MC7507FP500参数

参数
温度系数 ±50ppm/℃
精度 ±1%
额定功率 1W
电阻个数 -
引脚数量 -
电阻值 750mΩ
长*宽*高 1.6mm*3.1mm*600μm
通用封装 0612
应用等级 汽车级
包装方式 卷带包装

NCW0612MC7507FP500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NCW0612MC7507FP500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY NCW0612MC7507FP500 NCW0612MC7507FP500数据手册

NCW0612MC7507FP500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.8381
1250+ ¥ 2.7755
2500+ ¥ 2.7162
5000+ ¥ 1.3257
10000+ ¥ 1.2988
20000+ ¥ 1.2731
库存: 2370
起订量: 180 增量: 0
交货地:
最小起订量为:10
合计: ¥ 28.38
