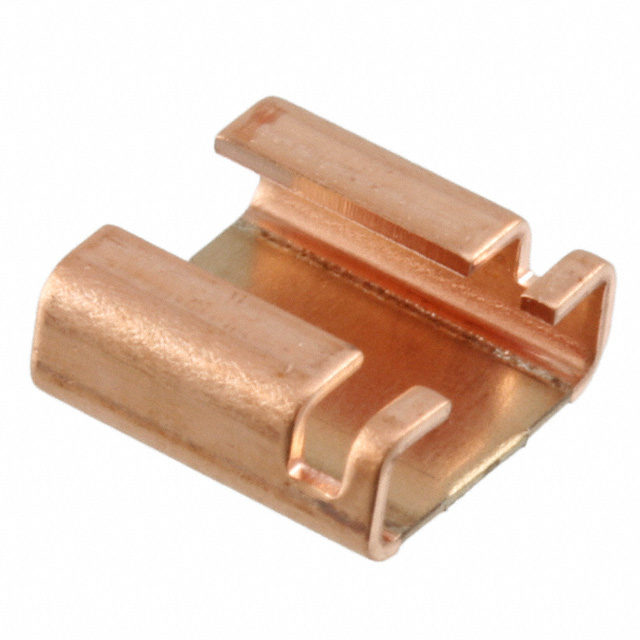

WSL27263L000FEA

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 3mΩ 3W 2726 标准安装 6.9mm*6.6mm*3mm
供应商型号: F-WSL27263L000FEA
供应商: 海外现货
标准整包数: 1500
VISHAY INTERTECHNOLOGY 其它固定电阻 WSL27263L000FEA

WSL27263L000FEA概述

    Vishay Power Metal Strip® Resistor – WSL2726 技术手册深度解读

    产品简介


    Vishay Dale推出的WSL2726系列电阻器是表面贴装型低值高功率电阻,采用独特的4端设计,特别适用于电流感应、电压分压和脉冲应用。它集成了优异的电气特性和稳健的设计结构,能够满足开关电源、线性电源、仪器仪表、功率放大器及分流器等多种应用场景的需求。此产品通过AEC-Q200认证,特别适合汽车和工业用途,具有出色的稳定性和可靠性。

    技术参数


    以下是WSL2726系列的核心技术规格:
    | 参数 | 单位 | 具体数值 |
    |
    | 阻值范围 | Ω | 0.2 mΩ 至 5 mΩ |
    | 电阻值列表(可选) | Ω | 0.2 mΩ, 0.3 mΩ, 0.5 mΩ 等 |
    | 功率等级(标准条件下)| W | 3.0 W @ 70°C |
    | 温度系数(TCR) | ppm/°C | ≤ 20 |
    | 工作温度范围 | °C | -65 至 +170 |
    | 最大工作电压 | V | 根据额定功率(P x R) |
    | 表面安装尺寸 | in/mm | 2726 (6.9 x 6.6 mm) |
    | 重量 | g/1000 pcs | 420 g |
    此外,该电阻器的极低电感值(0.5 nH 至 5 nH)和热电动势(< 3 μV/°C)使其在高频应用中表现出色。同时,它的镍铬合金、锰铜锡合金或锰铜合金材料的电阻元素保证了低TCR值,使其在各种环境中保持稳定性。

    产品特点和优势


    1. 四端设计:使精度达到±1%甚至更低,特别适用于极低阻值的测量需求。
    2. 高功率密度:相较于同类产品,功率密度显著提升,非常适合空间有限的设计。
    3. 抗硫化能力:通过独特构造,可适应高硫化环境,延长使用寿命。
    4. 优异的热稳定性:热阻抗分布均匀,便于散热管理。
    5. AEC-Q200认证:确保其在汽车及工业领域的可靠性。
    6. 低电感和低热EMF:特别适合高频电路和精密测量。

    应用案例和使用建议


    WSL2726电阻器广泛应用于以下场景:
    - 开关电源和线性电源中的电流检测;
    - 工业控制系统的分流测量;
    - 仪器仪表中的电压分压器;
    - 功率放大器的反馈电路。
    在实际应用中,为最大化其性能,建议:
    - 使用较大的焊盘面积来改善散热;
    - 配合内部层和热通孔实现更有效的热传递;
    - 在高温环境下需注意降额使用以避免过热。

    兼容性和支持


    该产品采用无铅包装,符合RoHS标准,且可通过多种方式定制(如联系工厂获取其他阻值)。此外,Vishay提供了详尽的技术文档和支持工具,例如Power Metal Strip®电阻计算器(https://www.vishay.com/resistors/power-metal-strip-calculator),助力快速完成设计验证。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后阻值漂移 | 确保焊接温度不超过250°C,避免过度加热 |
    | 电阻值超出公差范围 | 检查周围电路是否存在短路或过载 |
    | 高温环境下运行不稳定 | 使用散热设计并按规范降额 |

    总结和推荐


    WSL2726系列电阻器以其卓越的低值高功率设计和广泛的适用性,成为众多高性能应用场景的理想选择。无论是对高精度还是高功率需求的应用,该系列产品均表现出色。结合其出色的耐久性和全面的支持服务,我们强烈推荐使用WSL2726系列电阻器,特别是在需要复杂电流和电压管理的系统中。

WSL27263L000FEA参数

参数
精度 ±1%
额定功率 3W
电阻个数 -
引脚数量 -
电阻值 3mΩ
温度系数 ±75ppm/℃
长*宽*高 6.9mm*6.6mm*3mm
通用封装 2726
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
