NH0502R000FE02

产品分类: 其它固定电阻
产品描述: ±1% ±50ppm/℃ 2Ω 50W 插件 法兰安装 49.99mm*28.96mm*15.87mm
供应商型号: NH0502R000FE02-ND
供应商: Digi-Key
标准整包数: 1

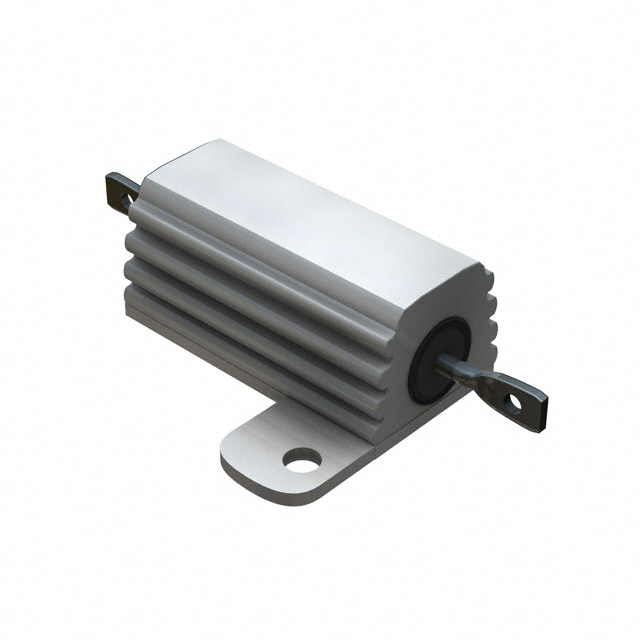

VISHAY INTERTECHNOLOGY 其它固定电阻 NH0502R000FE02

NH0502R000FE02概述


    产品简介


    Vishay Dale生产的铝壳底盘安装式绕线电阻(Wirewound Resistors, Industrial Power)是工业电源领域的高性能电子元器件。该系列产品包括RH和NH两个型号,广泛应用于电力系统、仪器仪表、医疗设备及高功率转换器等领域。RH系列适合一般用途,而NH系列则采用Ayrton-Perry绕线方式,具有较低的寄生效应,尤其适用于需要高精度和低干扰的应用场景。

    技术参数


    以下是Vishay Dale绕线电阻的主要技术参数:
    | 全球型号 | 额定功率 P25°C (W) | 电阻范围(Ω) |
    |
    | RH005 | 7.5 | 0.5 至 6.75K, 0.1 至 8.6K |
    | NH005 | 7.5 | 0.5 至 2.32K, 0.1 至 3.27K |
    | RH010 | 12.5 | 0.5 至 12.7K, 0.1 至 16.69K |
    | NH010 | 12.5 | 0.5 至 4.45K, 0.1 至 5.54K |
    | RH025 | 25 | 0.5 至 25.7K, 0.1 至 32.99K |
    | NH025 | 25 | 0.5 至 9.09K, 0.1 至 12.8K |
    | RH050 | 50 | 0.5 至 73.4K, 0.1 至 96K |
    | NH050 | 50 | 0.5 至 26K, 0.1 至 36.7K |
    | RH100 | 100 | 0.5 至 90K |
    | NH100 | 100 | 0.5 至 37.5K |
    | RH250 | 250 | 0.5 至 116K |
    | NH250 | 250 | 0.5 至 48.5K |
    其他关键参数包括:
    - 温度系数:± 20 ppm/°C(对于10 Ω以上),± 50 ppm/°C(1 Ω至9.9 Ω),± 100 ppm/°C(0.1 Ω至0.99 Ω)
    - 最大工作电压:额定功率的平方乘以电阻值
    - 环境温度范围:-55°C 至 +250°C
    - 绝缘电阻:干态下最小10,000 MΩ,潮湿后最小1,000 MΩ

    产品特点和优势


    1. 坚固的模具构造:完全密封的外壳提供优异的环境防护性能。
    2. 全焊接结构:确保产品耐用且稳定。
    3. MIL-PRF-18546认证:符合军事标准要求,可靠性高。
    4. 非感性设计:NH系列电阻具备极低的寄生效应,适合高频电路。
    5. 出色的运行稳定性:运行过程中电阻变化不超过1%。
    6. 多种终端配置:可根据客户需求定制终端材料和配置。

    应用案例和使用建议


    这些电阻通常用于高功率系统,例如电力传输和分配系统、电机启动器以及太阳能逆变器。例如,在风力发电系统中,RH和NH系列电阻可以用作过载保护装置。在实际使用时,建议为高温环境下的运行配备额外的散热片以提高使用寿命。

    兼容性和支持


    Vishay Dale的绕线电阻与多种标准硬件兼容,如UNF、UNC螺纹连接等。公司提供详尽的技术文档和支持服务,确保客户能够顺利部署和维护相关设备。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻运行过程中出现异常温升 | 检查散热措施并增加外部散热装置 |
    | 电阻表面涂层损坏 | 更换新的电阻并注意运输和安装过程中的保护措施 |
    | 使用环境超出规定范围 | 调整使用环境或选择更高规格的产品 |

    总结和推荐


    Vishay Dale的RH和NH系列绕线电阻凭借其卓越的性能、广泛的适用性和可靠的耐用性,在工业和电力电子领域占据重要地位。它们适用于各种严苛条件下的应用,特别是需要高精度和稳定性的场合。强烈推荐给追求高品质和高性能的工程师和技术人员。

NH0502R000FE02参数

参数
电阻值
温度系数 ±50ppm/℃
精度 ±1%
额定功率 50W
电阻个数 -
引脚数量 -
长*宽*高 49.99mm*28.96mm*15.87mm
通用封装 插件
安装方式 法兰安装
应用等级 工业级
包装方式 散装

NH0502R000FE02厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NH0502R000FE02数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY NH0502R000FE02 NH0502R000FE02数据手册

NH0502R000FE02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.632 ¥ 181.0328
10+ $ 15.2994 ¥ 128.0372
25+ $ 13.5866 ¥ 113.7025
50+ $ 12.5149 ¥ 104.7344
100+ $ 11.6046 ¥ 97.1163
250+ $ 10.6082 ¥ 88.7771
500+ $ 9.9851 ¥ 83.5628
1000+ $ 9.456 ¥ 79.1352
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 181.03
