WSC251550R00FEA

产品分类: 其它固定电阻
产品描述: ±1% ±20ppm/℃ 50Ω 1W 2515 导线安装 6.35mm*3.81mm*3.17mm
供应商型号: 2693221
供应商: 海外现货
标准整包数: 2000

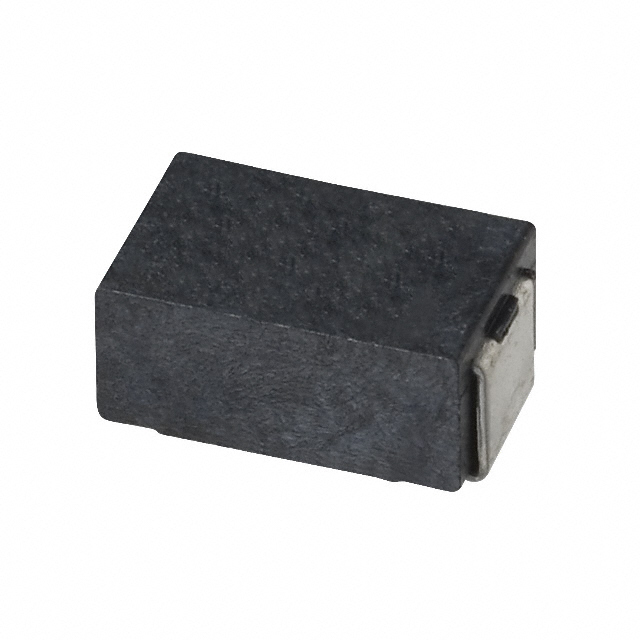

VISHAY INTERTECHNOLOGY 其它固定电阻 WSC251550R00FEA

WSC251550R00FEA概述

    Vishay Dale Wirewound Resistors: WSC and WSN

    1. 产品简介


    Vishay Dale 提供了一系列精密功率表面贴装线绕电阻器,型号为 WSC 和 WSN。这些电阻器主要用于需要高精度、高可靠性的应用领域,如工业控制、仪器仪表、航空航天及汽车电子等。线绕电阻器以其高稳定性、高精度和优良的温度特性而闻名,适用于各种环境条件下的精准测量和控制任务。

    2. 技术参数


    以下是 Vishay Dale WSC 和 WSN 系列线绕电阻器的技术规格表:
    | 型号 | 封装尺寸 | 功率等级 (W) | 电阻范围 (Ω) | 容差 (%) | 包装重量 (g/1000件) | 封装材料 |
    ||
    | WSC01/2 | 0201 | 0.5 | 0.1 至 4.99 | 0.5, 1, 5 | 90 | 环氧树脂 |
    | WSC2515 | 2515 | 1 | 0.1 至 2.5K | 0.5, 1, 5 | 165 | 聚丙烯塑料 |
    | WSC0002 | 4527 | 2 | 0.1 至 4.92K | 0.5, 1, 5 | 760 | 聚丙烯塑料 |
    | WSC4527 | 4527 | 2 | 0.1 至 4.92K | 0.5, 1, 5 | 760 | 聚丙烯塑料 |
    | WSC6927 | 6927 | 3 | 0.1 至 8K | 0.5, 1, 5 | 1675 | 聚丙烯塑料 |

    3. 产品特点和优势


    Vishay Dale 的 WSC 和 WSN 系列线绕电阻器具有以下特点和优势:
    - 结构坚固:所有焊接结构确保了长期的稳定性和可靠性。
    - 封装耐久:环氧树脂或聚丙烯塑料封装提高了抗环境干扰的能力。
    - 高功率等级:最大功率等级可达 3W,适用于各种高负荷应用。
    - 出色的热稳定性:能够在广泛的环境条件下保持稳定的电阻值。
    - 卓越的浪涌能力:能够承受反复的脉冲和浪涌电流,非常适合于高冲击应用。
    - 非感应型:部分型号采用 Ayrton-Perry 绕法,提供更好的高频响应。
    - 符合行业标准:通过 AEC-Q200 认证,适用于汽车电子应用。
    - 环保:符合 RoHS 标准,适用于绿色电子设计。

    4. 应用案例和使用建议


    Vishay Dale 的 WSC 和 WSN 线绕电阻器广泛应用于各种领域,包括但不限于:
    - 工业自动化:在电机控制、伺服驱动等设备中提供高精度的电流反馈。
    - 医疗设备:用于测量和控制生物医学仪器的精确电阻值。
    - 汽车电子:作为车身控制模块(BCM)的一部分,提供高可靠性要求的电阻。
    使用建议:
    - 在高温环境下使用时,建议选择更高功率等级的型号,以提高可靠性。
    - 对于高频率应用,建议使用非感应型电阻器,以减少寄生电感的影响。
    - 在焊接过程中,遵循 Vishay 推荐的焊锡曲线以确保焊接质量。

    5. 兼容性和支持


    Vishay Dale 的 WSC 和 WSN 系列线绕电阻器与其他 Vishay 产品及设备具有良好的兼容性,可以方便地集成到现有系统中。厂商提供了全面的技术支持,包括在线文档、CAD 模型和售后咨询服务。客户可以通过官方渠道获取详细的技术资料和支持信息。

    6. 常见问题与解决方案


    根据技术手册中的常见问题和解决方案,以下是一些常见的用户疑问及其解决方案:
    - 问题:电阻器出现不稳定的现象。
    - 解决方案: 检查环境温度是否超出产品的工作范围,并重新安装确保接触良好。

    - 问题:在高湿度环境中使用时,电阻值变化较大。
    - 解决方案: 使用具备高湿度稳定性的型号,并注意保持周围环境的干燥。

    - 问题:焊接过程中发现难以焊接。
    - 解决方案: 遵循 Vishay 提供的焊接曲线进行操作,并使用合适的助焊剂。

    7. 总结和推荐


    Vishay Dale 的 WSC 和 WSN 系列线绕电阻器凭借其优秀的电气特性和可靠性,在多个领域都有着广泛的应用前景。这些电阻器在高精度、高稳定性和环境适应性方面表现出色,特别适合于工业控制、汽车电子和医疗设备等对精度和稳定性有严格要求的应用。强烈推荐在需要高性能电阻器的应用中选用 Vishay Dale 的产品。

WSC251550R00FEA参数

参数
电阻值 50Ω
温度系数 ±20ppm/℃
精度 ±1%
额定功率 1W
电阻个数 -
引脚数量 -
长*宽*高 6.35mm*3.81mm*3.17mm
通用封装 2515
安装方式 导线安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSC251550R00FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSC251550R00FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSC251550R00FEA WSC251550R00FEA数据手册

WSC251550R00FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
