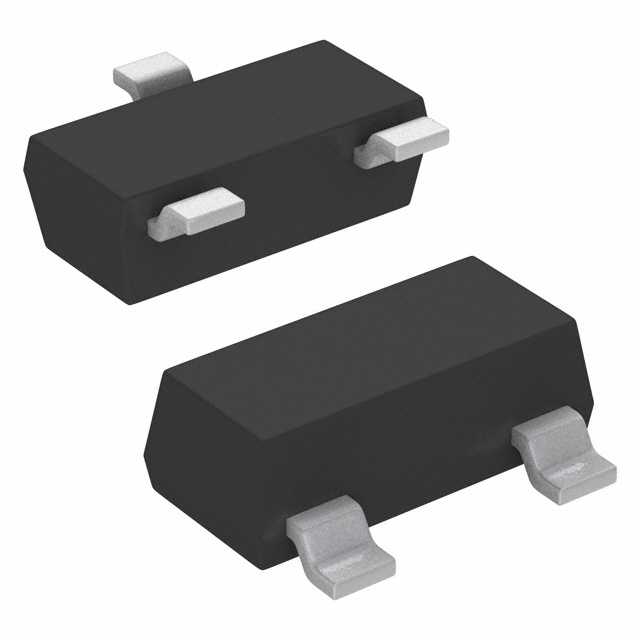

MPMT1001AT1

产品分类: 网络阵列电阻
产品描述: 500Ω,500Ω ±0.1% ±25ppm/℃ ±0.05% ±2ppm/℃ 100mW SC-59,SOT-23-3,TO-236-3 贴片安装 2.86mm*1.3mm*1.12mm
供应商型号: MPMT-500-500TR-ND
供应商: Digi-Key
标准整包数: 1000
VISHAY INTERTECHNOLOGY 网络阵列电阻 MPMT1001AT1

MPMT1001AT1概述

    # Vishay Dale Thin Film MPM Series Divider Network 技术手册解析

    产品简介


    Vishay Dale Thin Film MPM 系列电阻网络是一种采用SOT-23封装的表面贴装分压器,专为需要高精度匹配对电阻的应用设计。它以其出色的长期比值稳定性(±0.015%,2000小时,+70°C)、±2 ppm的低跟踪温度系数(TCR)和高达±0.01%的比值容差著称。MPM系列适用于广泛的应用领域,包括工业自动化、汽车电子、消费电子及通信设备。

    技术参数


    主要技术规格
    - 封装类型: SOT-23
    - 标准电阻比: 1:1、2:1、3:1、4:1...100:1(可选多种标准值)
    - 电阻范围: 单个电阻阻值:250 Ω 至 100 kΩ
    - 绝对温漂: ±25 ppm/°C (-55°C 至 +125°C)
    - 比值温漂: ±2 ppm/°C (典型值, -55°C 至 +125°C)
    - 绝对容差: ±0.05% 至 ±1.0% (+25°C)
    - 比值容差: ±0.01% 至 ±0.5% (+25°C)
    - 额定功率: 每个电阻最高100 mW(+70°C时),整体200 mW
    - 工作电压: 最大100 V
    工作环境
    - 存储温度: -55°C 至 +150°C
    - 运行温度: -55°C 至 +125°C

    产品特点和优势


    MPM系列电阻网络的核心优势在于其极高的稳定性和精密性。以下是其主要特点和优势:
    1. 卓越的长期稳定性: 在恶劣环境下(如高温环境),其长期比例稳定性能够达到±0.015%,优于多数同类产品。
    2. 超低的温度系数: 比值温漂仅为±2 ppm/°C,确保了高精度分压电路的设计需求。
    3. 广泛的阻值选择: 提供1:1至100:1的多种标准比值选项,适合大多数匹配对电阻的需求。
    4. 小型化设计: SOT-23封装使其适合紧凑型设计需求,同时符合JEDEC标准。
    5. RoHS合规性: 材料分类清晰,并提供无铅(Lead-Free)版本选项,满足环保要求。

    应用案例和使用建议


    典型应用案例
    - 工业自动化: 温度传感器校准电路中的分压设计。
    - 汽车电子: ECU控制电路中的参考电压分压。
    - 消费电子: 音频设备中的分压调节器。
    使用建议
    - 为了实现最佳性能,建议将MPM系列安装在具有良好热导率的基板上,以减少热效应的影响。
    - 如需非标准比值,请联系Vishay应用工程团队定制开发。
    - 确保电路设计中所用电阻的总功耗不超过额定值,避免因过载导致失效。

    兼容性和支持


    MPM系列兼容标准SOT-23焊接工艺,可直接用于主流的贴片生产设备。Vishay提供了丰富的技术支持资源,包括在线文档下载、快速响应的技术支持服务以及定期更新的产品信息。此外,该系列产品支持通过标准Tape-and-Reel包装进行大批量交付,极大提升了生产效率。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 分压比出现偏移 | 检查是否超过额定工作温度或电压,调整电路布局或降低功耗。 |
    | 输出信号失真 | 检查电路是否存在EMI干扰,增加滤波电容并重新布线。 |
    | 电阻值测量值与标称值不符 | 确认使用环境未超出极限温度,如有偏差请参考热补偿方法。 |

    总结和推荐


    Vishay Dale Thin Film MPM系列电阻网络凭借其精准的比值稳定性、优异的温度性能和丰富的标准配置,成为精密电路设计的理想选择。尤其在需要严格温度补偿和高精度分压的应用中,该系列产品具有无可替代的优势。如果您正在寻找一款小型化、高性能且易于集成的分压器解决方案,MPM系列无疑是一个值得推荐的选择。
    推荐指数: ★★★★★

MPMT1001AT1参数

参数
电阻值 500Ω,500Ω
电阻个数 -
精度 ±0.1%
温度系数 ±25ppm/℃
电阻器匹配率漂移 ±2ppm/℃
引脚数量 -
电阻匹配比 ±0.05%
单个电阻功率 100mW
长*宽*高 2.86mm*1.3mm*1.12mm
通用封装 SC-59,SOT-23-3,TO-236-3
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
