首页  >  产品百科  >  WSC25152K000FEA

WSC25152K000FEA

产品分类: 其它固定电阻
产品描述: ±1% ±20ppm/℃ 2KΩ 1W 2515 导线安装 6.35mm*3.81mm*3.17mm
供应商型号: WSCB-2.0KTR-ND
供应商: Digi-Key
标准整包数: 2000

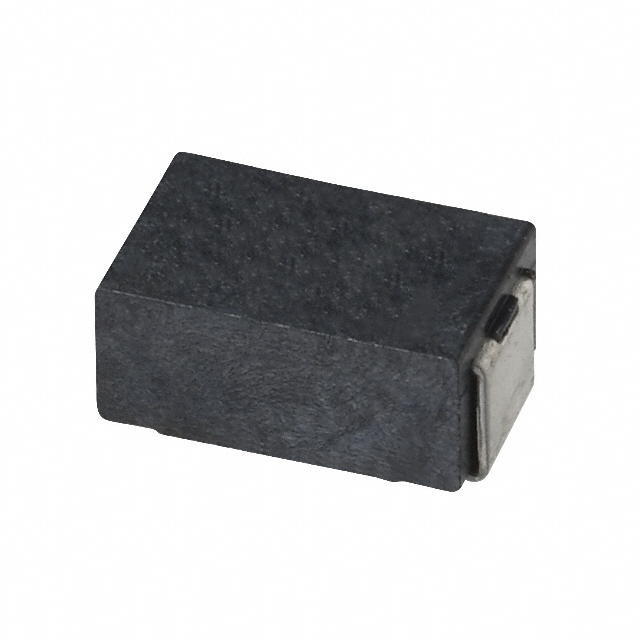

VISHAY INTERTECHNOLOGY 其它固定电阻 WSC25152K000FEA

WSC25152K000FEA概述

    Vishay Dale Wirewound Resistors, Precision Power, Surface Mount

    产品简介


    Vishay Dale的WSC(Wirewound Surface Mount)和WSN(无感Wirewound Surface Mount)系列电阻器是精密功率表面贴装电阻器,广泛应用于多种工业及消费电子领域。这些电阻器具备出色的稳定性和可靠性,适用于高精度测量和控制应用。

    技术参数


    以下是几种常见型号的技术参数摘要:
    | 型号 | 尺寸 | 功率等级 (W) | 电阻范围 (Ω) | 温度系数 (ppm/°C) | 额定电压 (V) | 封装材料 |
    ||
    | WSC01/2 | 0.200×0.096" (5.08×2.44 mm) | 0.5 | 0.1 至 4.99 | ±50 | >500 | 环氧树脂 |
    | WSC2515 | 0.250×0.110" (6.35×2.79 mm) | 1 | 0.1 至 2.77K | ±50 | >500 | 热塑塑料 |
    | WSC0002 | 0.455×0.167" (11.56×4.24 mm) | 2 | 0.1 至 4.92K | ±50 | >500 | 热塑塑料 |
    | WSC4527, WSC6927 | 0.455×0.167" (11.56×4.24 mm) | 2, 3 | 0.1 至 4.92K, 0.1 至 8K | ±50 | >500 | 热塑塑料 |

    产品特点和优势


    1. 全焊接结构:确保高稳定性,增强耐用性。
    2. 模具封装:提供更好的防护,延长使用寿命。
    3. 包覆端子:便于焊接,提高组装效率。
    4. 环境稳定性:优异的温度特性,在不同环境条件下保持稳定性能。
    5. 高功率额定值:最高可达3瓦,适合高负载应用。
    6. 出色的瞬态脉冲能力:非感性设计可有效吸收瞬态电流。
    7. 汽车级认证(AEC-Q200):适用于严苛环境下的汽车应用。
    8. 多种封装选择:提供多种封装尺寸,满足不同需求。

    应用案例和使用建议


    1. 工业自动化控制系统:利用其高精度和稳定性,适合传感器信号处理。
    2. 电源管理电路:可用于滤波和稳压电路,保证电源输出的稳定性和可靠性。
    3. 电动汽车充电系统:适用于充电电路中的电流检测和保护环节。
    4. 医疗设备:高精度和低噪声特性使其成为医疗设备的理想选择。
    使用建议:
    - 安装时需考虑散热:大功率型号需要额外注意散热措施,避免过热导致损坏。
    - 选用合适的封装材料:根据具体应用环境选择适合的封装材料,以达到最佳效果。
    - 精确选型:根据所需电阻值和功率等级选择合适的型号。

    兼容性和支持


    这些电阻器与其他电子元器件具有良好的兼容性,可用于广泛的电子设备。Vishay Dale提供详尽的技术支持,包括样品请求、技术支持热线(ww2bresistors@vishay.com)和在线文档资源。

    常见问题与解决方案


    1. 温度系数不稳定:确保正确计算并选择适当的温度补偿电路。
    2. 安装后测量误差大:检查焊接质量,确保所有连接可靠。
    3. 负载寿命缩短:确认负载功率在额定范围内,避免过载运行。
    4. 瞬态脉冲处理不当:采用专门设计的保护电路来吸收瞬态脉冲。

    总结和推荐


    Vishay Dale的WSC和WSN系列电阻器凭借其出色的稳定性和高可靠性,成为精密电子设备的理想选择。特别是在高精度控制和高功率应用中表现出色。尽管价格相对较高,但考虑到其长期稳定性和低维护成本,这些产品仍然是值得投资的选择。强烈推荐给对产品质量和性能要求较高的应用场合。

WSC25152K000FEA参数

参数
电阻值 2KΩ
温度系数 ±20ppm/℃
精度 ±1%
额定功率 1W
电阻个数 -
引脚数量 -
长*宽*高 6.35mm*3.81mm*3.17mm
通用封装 2515
安装方式 导线安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSC25152K000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSC25152K000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSC25152K000FEA WSC25152K000FEA数据手册

WSC25152K000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.8808 ¥ 7.371
4000+ $ 0.8269 ¥ 6.9204
6000+ $ 0.7993 ¥ 6.6891
10000+ $ 0.768 ¥ 6.4274
库存: 2000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 14742
