首页  >  产品百科  >  WSHM28188L000FEA

WSHM28188L000FEA

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 8mΩ 7W 2818 标准安装 7.1mm*4.6mm*1.75mm
供应商型号: F-WSHM28188L000FEA
供应商: 海外现货
标准整包数: 3500

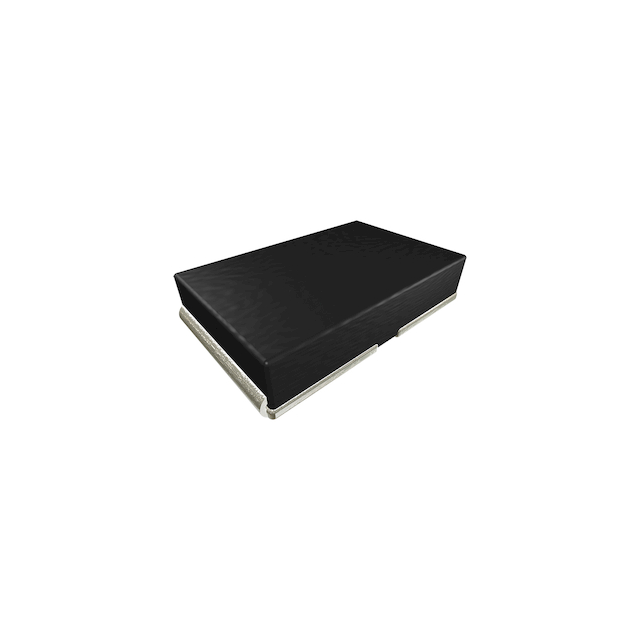

VISHAY INTERTECHNOLOGY 其它固定电阻 WSHM28188L000FEA

WSHM28188L000FEA概述

    Vishay Dale WSHM2818 Power Metal Strip Resistor

    1. 产品简介


    Vishay Dale WSHM2818是一款高性能的表面贴装电阻器,属于Power Metal Strip系列。这类电阻器以其低值电阻(低至0.001Ω)和高功率处理能力(最高可达7W)而著称。WSHM2818广泛应用于电流感应、电压分压和脉冲应用中,适用于各种需要高精度和高可靠性的场合,如工业自动化、汽车电子、通信设备等领域。

    2. 技术参数


    - 功率等级:7W (在70°C下)
    - 电阻值范围:0.001Ω 至 0.2Ω
    - 温度系数:整体为±200ppm/°C(对于1mΩ到5.99mΩ),元件为<20ppm/°C
    - 电感:<5nH
    - 工作温度范围:-65°C至+170°C
    - 最大工作电压:受额定功率和能量耗散限制,不适用ESD敏感性
    - 尺寸:2818型号
    - 长度(L):0.280英寸(7.1mm)
    - 宽度(W):0.180英寸(4.6mm)
    - 高度(H):0.059英寸(1.50mm)
    - 焊盘尺寸(ab):0.138英寸(3.5mm)

    3. 产品特点和优势


    - 改进的热管理设计:有助于提高长期稳定性和可靠性。
    - 全焊接结构:适合电流感应、电压分压和脉冲应用。
    - 低电阻值:通过专有加工技术实现极低的电阻值。
    - 抗硫性:不受高硫环境影响。
    - 超低电感:<5nH
    - 固态金属镍铬或锰铜合金电阻元件:具有低温度系数TCR(<20ppm/°C)。
    - 低热电动势:<3μV/°C
    - 符合AEC-Q200标准:适用于汽车应用。

    4. 应用案例和使用建议


    - 典型感应布局:最佳性能可采用通孔布局,以最小化接触电阻并优化温度系数。
    - 实际应用:在汽车电子和工业控制设备中用于精确的电流感应和电压分压。
    - 使用建议:确保在高温度环境下使用时,充分考虑其热管理设计。在进行电路板设计时,合理规划焊盘布局,以优化散热性能。

    5. 兼容性和支持


    - 兼容性:WSHM2818与多种电路板设计兼容,适用于不同的封装形式。
    - 支持和维护:Vishay提供了详尽的技术文档和支持资源,包括3D模型下载、焊锡曲线推荐及性能测试方法等。

    6. 常见问题与解决方案


    - 问题1:电阻值漂移
    - 解决方案:检查环境条件是否符合工作要求,必要时更换更合适的电阻型号。
    - 问题2:温度敏感性过高
    - 解决方案:参考手册中的热管理建议,确保适当的散热措施。
    - 问题3:脉冲应用中的可靠性问题
    - 解决方案:按照手册中的脉冲能力指标进行使用,并采取合理的保护措施。

    7. 总结和推荐


    Vishay Dale WSHM2818是一款出色的高功率、低值电阻器,特别适合于工业自动化和汽车电子等应用。其改进的热管理和高度可靠性使其在多种应用场景中表现出色。建议在需要高精度和高稳定性的电路设计中使用。

WSHM28188L000FEA参数

参数
电阻个数 -
引脚数量 -
电阻值 8mΩ
温度系数 ±75ppm/℃
精度 ±1%
额定功率 7W
长*宽*高 7.1mm*4.6mm*1.75mm
通用封装 2818
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSHM28188L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSHM28188L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSHM28188L000FEA WSHM28188L000FEA数据手册

WSHM28188L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3500+ $ 0.515 ¥ 4.3618
7000+ $ 0.5104 ¥ 4.3229
10500+ $ 0.5058 ¥ 4.284
库存: 3500
起订量: 3500 增量: 3500
交货地:
最小起订量为:3500
合计: ¥ 15266.3
