5ST 1-R

产品分类: 熔断保险丝
厂牌: BEL FUSE
产品描述: 250V 2.4A²S 35A 慢速熔断 Cartridge,Glass 1A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: 2844499
供应商: element14
标准整包数: 1

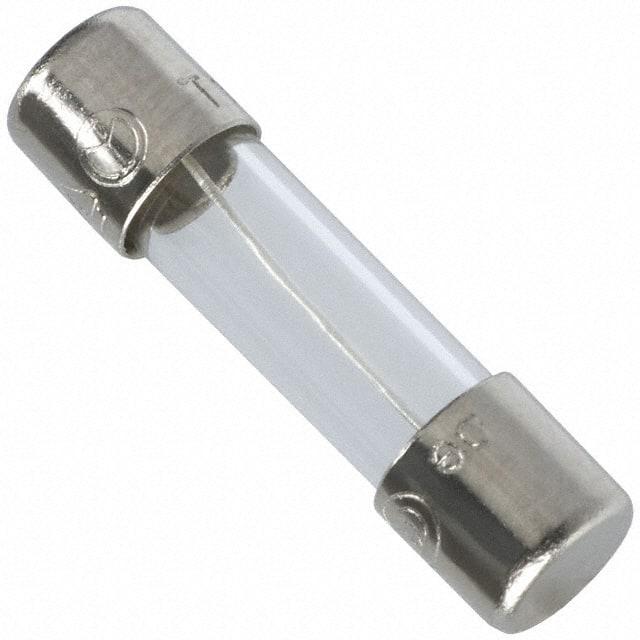

BEL FUSE 熔断保险丝 5ST 1-R

5ST 1-R概述


    产品简介


    5ST/5STP系列电子保险丝
    5ST/5STP系列是5x20mm玻璃管式延时保险丝,专为低断流能力设计,符合IEC 60127-2标准。这些保险丝主要用于保护电路中的组件或内部电路不受过载电流损害,适用于电源、电池充电器、显示器适配器等多种应用场合。

    技术参数


    - 额定电流范围:63mA至12.5A
    - 最大电压:250VAC
    - 中断容量:35A或10倍额定电流,以较大者为准
    - 尺寸:5x20mm玻璃管
    - 封装形式:散装、卷带包装
    - 操作温度范围:-55℃至+125℃
    - 符合标准:RoHS 2合规、无卤素、无铅

    产品特点和优势


    - 符合标准:5ST/5STP系列通过了IEC标准60127-2认证。
    - 宽广的操作温度范围:适合多种严苛环境的应用。
    - 多种封装形式:便于不同的组装需求。
    - 环保材料:符合RoHS 2要求,无卤素、无铅,绿色环保。
    - 高可靠性和安全性:经过多项严格的测试验证,确保在极端条件下的稳定性和可靠性。

    应用案例和使用建议


    - 应用案例:在电源适配器、电池充电器和显示器等设备中提供过载保护。
    - 使用建议:根据实际电流需求选择合适的额定电流值,确保设备安全运行。建议在实际应用中进行详细测试,确保其满足特定应用场景的要求。

    兼容性和支持


    - 兼容性:广泛应用于各类电子设备中,与多数主流系统兼容。
    - 支持:Bel公司提供详尽的技术文档和支持服务,帮助客户快速解决问题。

    常见问题与解决方案


    - 问题1:保险丝过早熔断。
    - 解决办法:检查负载电流是否超过保险丝的额定值,调整负载或选择更高额定值的保险丝。
    - 问题2:保险丝不工作。
    - 解决办法:确认电路中没有短路现象,检查保险丝是否正确安装。

    总结和推荐


    总结:5ST/5STP系列保险丝以其广泛的额定电流范围、高可靠性和绿色环保特性,在各类电子设备中表现出色,特别是在严苛环境下具有出色的性能和稳定性。
    推荐:强烈推荐使用5ST/5STP系列保险丝,尤其是在需要高可靠性和环保要求的应用场景中。建议用户在选择前仔细参考手册中的技术规格和使用说明,以确保最佳的保护效果。

5ST 1-R参数

参数
保险丝类型 Cartridge,Glass
熔断 I²t 2.4A²S
额定电流 1A
熔断电流 35A
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 散装

5ST 1-R厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

5ST 1-R数据手册

厂牌 PDF简要描述 下载
BEL FUSE 熔断保险丝 BEL FUSE 5ST 1-R 5ST 1-R数据手册

5ST 1-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
