5HT 8-R

产品分类: 熔断保险丝
厂牌: BEL FUSE
产品描述: 250V 250V 330A²S 慢速熔断 Cartridge,Ceramic 8A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: ET-2844486
供应商: 海外现货
标准整包数: 10

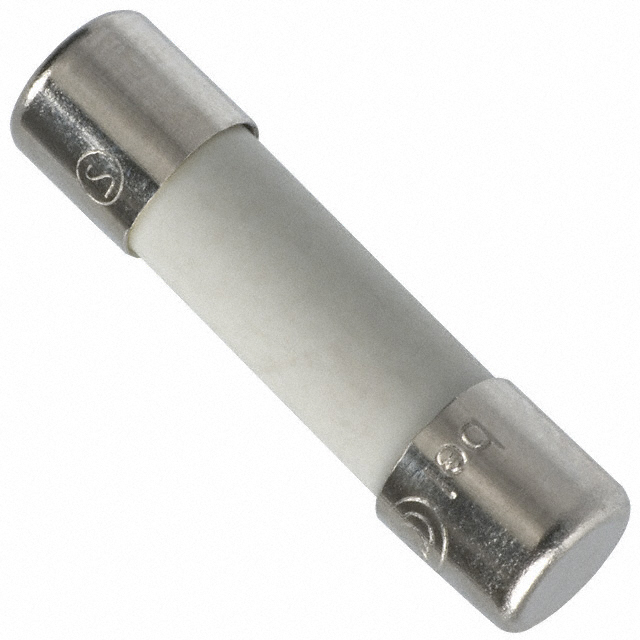

BEL FUSE 熔断保险丝 5HT 8-R

5HT 8-R概述


    产品简介


    5HT/5HTP系列陶瓷管时间延迟保险丝是贝尔熔断器公司生产的一款高性能电子保护器件。该系列产品采用5x20mm尺寸设计,主要应用于电源供应、电池充电器及显示器等场合,提供对组件或内部电路的独立保护。其高破断能力(高达250V交流电下的1500A)使其在电力系统中成为不可或缺的安全保障。产品符合IEC 60127-2标准,并且完全符合RoHS和REACH环保要求,是一款可靠的绿色选择。

    技术参数


    | 额定电流范围 | 最小值 | 最大值 | 最小值 | 最大值 | 最小值 | 最大值 | 最小值 | 最大值 |
    |
    | 250mA-3.15A | 1 | 30 | 1 | 80 | 95 | 5 | 10 | 100 |
    | 4A-10A | 1 | 30 | 1 | 80 | 150 | 5 | 20 | 100 |
    - 材料: 熔体外壳为陶瓷材质,盖子为镀镍黄铜,引线为镀锡铜。
    - 标记: 熔丝上印有"bel", "T", "Current Rating", "H", "250V", 安全标志等;标签上则包含额外的详细信息。
    - 电气特性: 满足IEC-127-2标准,具有良好的耐热性、振动抗性及冲击抗性等。
    - 工作温度: -55°C 至 +125°C 的宽温区运行。
    - 安全认证: 通过UL、CSA、VDE等国际安全机构认证。

    产品特点和优势


    5HT/5HTP系列保险丝的主要优势在于其卓越的破断能力和广泛的应用温度范围。它的高破断能力确保了即使在极端条件下也能有效地保护电路,而其符合RoHS和REACH环保标准则意味着它对环境友好,适用于现代电子产品制造。此外,多样化的包装选项(散装、带式包装)和广泛的电流范围使其易于适应各种不同的设计需求。

    应用案例和使用建议


    5HT/5HTP系列保险丝因其高可靠性而广泛用于多种电子设备中。例如,在电源供应器中,它能够有效防止过流现象的发生,从而避免可能引起的火灾风险。对于移动充电器,则能保护电路不受突然的电流波动影响。根据具体应用场景,建议在选型时考虑如下几点:
    - 环境条件: 根据设备的工作环境选择合适的温度等级和防护等级。
    - 电气要求: 根据电路的最大电流要求选择合适的额定电流,以确保最佳保护效果。
    - 空间限制: 根据安装位置的空间大小选择适合的物理尺寸。

    兼容性和支持


    5HT/5HTP系列保险丝与市场上主流的电子设备和电路板设计兼容,且可无缝集成到现有的电路中。贝尔熔断器公司提供了全面的技术支持和服务,包括详尽的产品文档、在线技术支持以及及时的客户咨询服务。

    常见问题与解决方案


    1. 问题: 在焊接过程中出现损坏。
    - 解决方案: 使用符合标准的波峰焊曲线参数进行焊接操作。
    2. 问题: 保险丝熔断频繁。
    - 解决方案: 检查电路是否存在过载或短路现象,并调整相应的负载。
    3. 问题: 寿命较短。
    - 解决方案: 确认使用环境条件是否满足保险丝的标称工作条件。

    总结和推荐


    综上所述,5HT/5HTP系列陶瓷管时间延迟保险丝以其高可靠性、优异的电气特性和广泛的适用性,成为了各类电子设备的重要保护组件。无论是从环境保护角度还是从实际应用效果来看,它都是一个值得信赖的选择。因此,我强烈推荐此产品用于需要高安全性和稳定性的电路设计中。

5HT 8-R参数

参数
额定电压-DC 250V
熔断特性 慢速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 330A²S
额定电流 8A
熔断电流 -
额定电压-AC 250V
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

5HT 8-R厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

5HT 8-R数据手册

厂牌 PDF简要描述 下载
BEL FUSE 熔断保险丝 BEL FUSE 5HT 8-R 5HT 8-R数据手册

5HT 8-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
