0697H9150-02

产品分类: 熔断保险丝
厂牌: BEL FUSE
产品描述: 72V 350V 563A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 15A 插件 通孔安装 8.35mm*4mm*7.8mm
供应商型号: 0697H9150-02
供应商: Master
标准整包数: 6

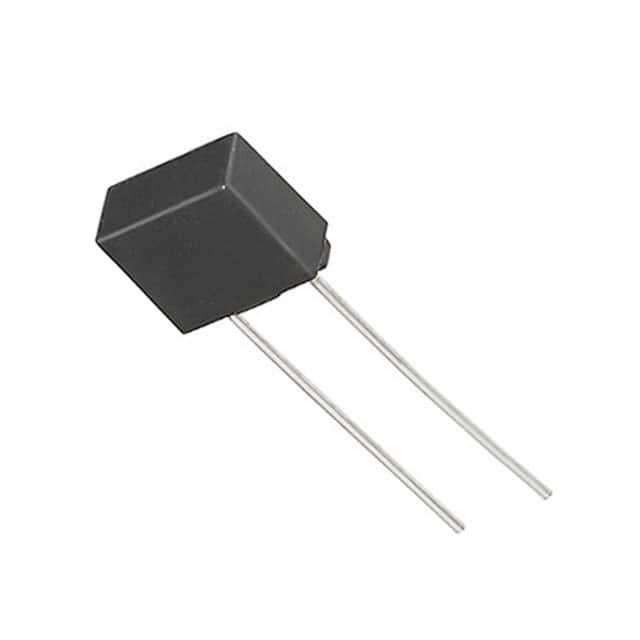

BEL FUSE 熔断保险丝 0697H9150-02

0697H9150-02概述

    Type 0697H 慢速熔断铅型微熔丝系列

    产品简介


    Type 0697H 慢速熔断铅型微熔丝是Bel Fuse Inc.生产的一种适用于电源、电池充电器、消费电子、适配器和工业控制器等领域的电子保护元件。这种微型熔丝设计用于为组件或内部电路提供个体保护。产品符合RoHS标准,采用350VAC 和72VDC 高电压额定值,并具备高电流容量,最高可达20A。此外,该产品已通过UL 248-14认证,并且符合AEC-Q标准,适用于汽车领域。

    技术参数


    - 电压和电流等级:
    - AC 350V, DC 72V
    - 电流范围:250mA 至 20A
    - 温度范围:-55°C 至 +125°C
    - 包装选项:散装袋(每箱1000个)、带式封装(12.7mm节距,每箱1000个)
    - 认证:UL 248-14, IEC 60127-1:2006+A1+A2, IEC 60127-7:2016
    - 物理特性:
    - 基座和盖子:黑色热塑性塑料,UL 94-V0
    - 引脚:全阳极铜镀锡
    - 电气特性:
    - 典型冷电阻范围:0.0026Ω 至 0.810Ω
    - 最大电降压:0.080V至0.280V
    - 熔化I²T:<10mSec 至1048mSec

    产品特点和优势


    - 高I²T(热量容限):可以承受较大的电流冲击,适用于需要长时间稳定工作的设备。
    - 时间延迟设计:具有优良的时间延迟特性,可在过载情况下延缓熔断,从而更好地保护被保护电路。
    - 广泛的应用温度范围:可以在极端环境下稳定工作,增加了产品的耐用性和可靠性。
    - AEC-Q认证:表明产品符合汽车行业严苛的质量和性能要求。
    - RoHS和无卤素:保证了环保和健康安全。

    应用案例和使用建议


    - 电源供应系统:确保输出电流稳定,防止短路造成设备损坏。
    - 消费电子产品:保护智能手机、平板电脑和其他便携式电子设备免受过流损害。
    - 工业控制器:对于自动化设备中的电路保护至关重要。
    使用建议:
    - 在选择合适的型号时,应根据具体应用中的电流需求进行匹配,以获得最佳保护效果。
    - 在焊接过程中,应遵循正确的波峰焊参数,以避免损坏熔丝。

    兼容性和支持


    - 兼容性:与大多数标准PCB装配设备兼容,适用于常见的工业标准。
    - 支持:Bel Fuse Inc.提供详细的安装指导和技术支持服务,以帮助客户有效使用该产品。

    常见问题与解决方案


    - 问题1:熔丝过早熔断
    - 解决方法:检查负载是否超出额定值,确保电流不超过标称值。
    - 问题2:无法正常熔断
    - 解决方法:确认电路没有超负荷运行,同时检查熔丝是否已达到最大熔化I²T值。

    总结和推荐


    Type 0697H 慢速熔断铅型微熔丝是一款可靠且高效的电子保护元件,尤其适合于对稳定性和可靠性要求高的应用场景。产品以其高I²T、宽温范围、AEC-Q认证等特点在市场上具有明显的优势。我们强烈推荐使用这款产品来保护您的电路,以提高系统的整体性能和安全性。

0697H9150-02参数

参数
额定电流 15A
熔断电流 -
额定电压-AC 350V
额定电压-DC 72V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 563A²S
长*宽*高 8.35mm*4mm*7.8mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

0697H9150-02厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

0697H9150-02数据手册

厂牌 PDF简要描述 下载
BEL FUSE 熔断保险丝 BEL FUSE 0697H9150-02 0697H9150-02数据手册

0697H9150-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
