0680L0630-05

产品分类: 熔断保险丝
厂牌: BEL FUSE
产品描述: 125V 125V 0.43A²S 50A,100A 慢速熔断 Board Mount (Cartridge Style Excluded) 630mA SMD,6.1X2.5MM 贴片安装 6.1mm*2.54mm*2.54mm
供应商型号: N-0680L0630-05
供应商: 云汉优选
标准整包数: 5000

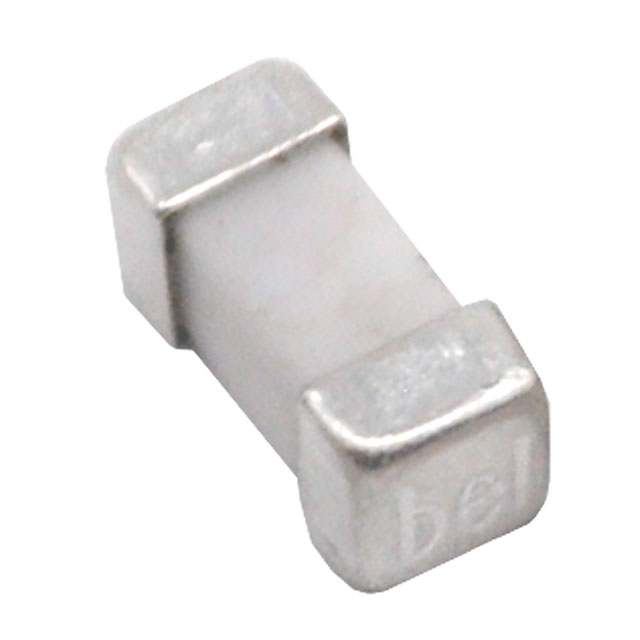

BEL FUSE 熔断保险丝 0680L0630-05

0680L0630-05概述

    Square Ceramic Surface Mount Slow Blow Fuse Type 0680L

    1. 产品简介


    Square Ceramic Surface Mount Slow Blow Fuse(0680L系列)是贝尔熔断器公司(Bel Fuse Inc.)生产的一款表面贴装慢熔型陶瓷方形熔断器。该产品适用于广泛的电子应用,包括笔记本电脑存储系统、液晶显示器、通信系统、个人计算机、无线基站、办公电子产品、白色家电、工业设备、游戏机、医疗设备、电池充电电路保护等。它具有良好的高温兼容性和广泛的工作温度范围,可满足严苛的环境要求。

    2. 技术参数


    - 型号:0680L系列
    - 封装尺寸:2410(SMD)
    - 电流范围:375mA 至 12A
    - 电压范围:AC 125V/DC 125V(最大7A),AC 50V/DC 75V(大于7A)
    - 耐冲击性:符合MIL-STD-202G标准
    - 耐振动性:符合MIL-STD-202G标准
    - 抗盐雾性:符合MIL-STD-202G标准
    - 热冲击:-65℃至+125℃
    - 工作温度范围:-55℃至+125℃
    - 阻燃材料:陶瓷
    - 终端类型:银镀帽/金镀帽/钯镀帽
    - 安全认证:UL/CSA/STD.248-14
    - 材料阻燃等级:符合RoHS标准
    - 无卤素:是
    - 防潮等级:1级(IPC J-Std-020)

    3. 产品特点和优势


    0680L系列慢熔型陶瓷熔断器具有多种显著优势:
    - 高可靠性:设计用于在严格的环境中保持稳定工作。
    - 宽电流范围:提供375mA到12A的广泛电流选择,适应不同的需求。
    - 宽工作温度范围:-55℃至+125℃的工作温度,适用于各种恶劣环境。
    - 兼容性好:适合260℃的IR无铅焊接工艺。
    - 认证齐全:符合多项国际安全标准,包括AEC-Q标准。
    - 环保设计:无卤素,RoHS兼容,符合环境保护要求。

    4. 应用案例和使用建议


    该系列熔断器常用于笔记本电脑、PC、通信设备、工业控制装置等场合,能够有效保护这些设备免受过载电流的损害。例如,在无线基站或电信设备中,0680L系列可以作为关键组件用于电路保护,确保系统的可靠运行。建议在使用过程中注意熔断器的实际安装位置,避免直接接触发热源,以延长其使用寿命。

    5. 兼容性和支持


    0680L系列熔断器设计为易于自动化安装,采用标准的Tape & Reel包装方式。制造商提供了详细的安装指导和技术支持文档,确保用户能够正确安装和使用该产品。此外,该产品还符合AEC-Q标准,适用于汽车领域的需求。

    6. 常见问题与解决方案


    1. 问题:安装时熔断器烧毁。
    - 解决方案:检查电路是否存在短路现象,重新检测并修正电路。

    2. 问题:使用过程中出现误触发。
    - 解决方案:确认熔断器的电流和电压额定值是否与电路匹配,必要时更换合适的型号。

    3. 问题:熔断器在较低电流下不熔断。
    - 解决方案:检查熔断器的实际电流值是否超出其熔断阈值,如需调整,更换适合更高电流值的熔断器。

    7. 总结和推荐


    总体而言,Square Ceramic Surface Mount Slow Blow Fuse(0680L系列)是一款可靠且性能优异的产品,适用于各类需要高效电路保护的应用。其高可靠性、宽电流范围和广泛的温度适应性使其在市场上具有较强的竞争力。强烈推荐给那些需要在严苛环境中使用高质量熔断器的客户。

0680L0630-05参数

参数
额定电流 630mA
熔断电流 50A,100A
额定电压-AC 125V
额定电压-DC 125V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.43A²S
长*宽*高 6.1mm*2.54mm*2.54mm
通用封装 SMD,6.1X2.5MM
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0680L0630-05厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

0680L0630-05数据手册

厂牌 PDF简要描述 下载
BEL FUSE 熔断保险丝 BEL FUSE 0680L0630-05 0680L0630-05数据手册

0680L0630-05封装设计

查看详情并下载
Symbol
Footprint
3D Model
