C2Q 2

产品分类: 熔断保险丝
厂牌: BEL FUSE
产品描述: 63V 32V 0.0063A²S 快速熔断 Board Mount (Cartridge Style Excluded) 2A 0603 贴片安装 1.6mm*820μm*480μm
供应商型号: AV-A-BELC2Q2
供应商: Avnet
标准整包数: 5000

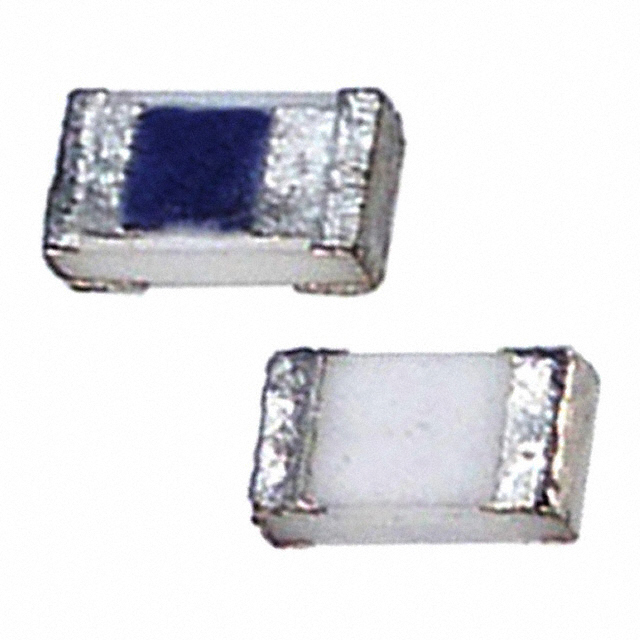

BEL FUSE 熔断保险丝 C2Q 2

C2Q 2概述

    # Type C2Q 技术手册详解

    1. 产品简介


    产品类型及主要功能
    Type C2Q 是一款贴片式超快速动作芯片保险丝(Very Fast-Acting Chip Fuse),具有快速响应的特点,能够在过电流情况下迅速断开电路,从而保护电子设备免受损坏。它广泛应用于消费电子、工业设备和医疗设备等领域。
    应用领域
    - 笔记本电脑
    - LCD 显示器
    - PC 计算机
    - 办公电子设备
    - 工业设备
    - 医疗设备
    - PoE/PoE+ 供电设备
    - 液晶/LED 显示器
    - 电源适配器
    - 液晶/LED 电视
    - DC-DC 转换器

    2. 技术参数


    基本参数
    - 尺寸:0603 SMD(表面贴装型)
    - 电流范围:250mA 至 5A
    - 工作温度范围:-55°C 至 125°C
    - 符合 RoHS 2 规范(MSL = 1)
    电气特性
    - 额定电压:AC 32V / DC 63V
    - 断流能力(I.R.):高达 50A
    - 冷态电阻:0.019Ω 至 0.77Ω
    - 最大熔断时间:
    - 100% 额定电流:无限制
    - 200% 额定电流:最长 5 秒
    - 300% 额定电流:最长 0.2 秒
    安全认证
    - UL 标准 248-14
    - E20624 认证
    - 符合国际电工委员会 (IEC) 和欧洲标准 (EN)
    环境适应性
    - 防潮等级:MSL 1
    - 铅含量:符合 RoHS 和无卤素标准

    3. 产品特点和优势


    独特功能
    - 快速熔断响应:能够在极端条件下迅速切断电流。
    - 小巧设计:0603 封装尺寸便于在紧凑空间内安装。
    - 多样化的电流选择:提供从 250mA 到 5A 的多种规格。
    市场竞争力
    Type C2Q 在多个关键指标上表现出色,特别是在高密度电路板布局中表现优异,能够满足现代电子产品的严苛要求。

    4. 应用案例和使用建议


    应用案例
    Type C2Q 广泛应用于笔记本电脑和平板电脑的电源保护系统中,确保设备在异常电流下不会受损。此外,在 PoE 供电网络中,该保险丝可以有效防止过载导致的故障。
    使用建议
    - 在设计阶段充分考虑电流负载分布。
    - 确保正确的焊接工艺以避免损坏。
    - 定期检查连接点是否存在腐蚀或松动现象。

    5. 兼容性和支持


    兼容性
    Type C2Q 支持无铅回流焊和波峰焊接工艺,易于自动化生产。同时,其小型化设计使其成为多层 PCB 板的理想选择。
    厂商支持
    Bel Fuse 提供详尽的技术文档和支持服务,包括安装指南、故障排除手册等资源,帮助用户更好地利用这款产品。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 融断速度不符合预期 | 检查是否正确安装及周围元件的影响 |
    | 热稳定性差 | 调整散热设计或更换更大额定值型号 |

    7. 总结和推荐


    Type C2Q 是一款高性能、高可靠性的电子元件,适用于各种需要快速反应的场合。其卓越的电气性能和良好的环境适应性使其成为众多行业客户的首选。如果您正在寻找一款兼具灵活性与稳定性的保险丝解决方案,那么 Type C2Q 绝对值得您的信赖。因此,我们强烈推荐使用这款产品来提升您的项目质量。

C2Q 2参数

参数
额定电流 2A
熔断电流 -
额定电压-AC 32V
额定电压-DC 63V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.0063A²S
长*宽*高 1.6mm*820μm*480μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

C2Q 2厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

C2Q 2数据手册

厂牌 PDF简要描述 下载
BEL FUSE 熔断保险丝 BEL FUSE C2Q 2 C2Q 2数据手册

C2Q 2封装设计

查看详情并下载
Symbol
Footprint
