0679H9150-01

产品分类: 熔断保险丝
厂牌: BEL FUSE
产品描述: 60V 350V 103.5A²S 快速熔断 Board Mount (Cartridge Style Excluded) 15A SMD 贴片安装 6.1mm*2.54mm*2.79mm
供应商型号: U-0679H9150-01
供应商: 云汉优选
标准整包数: 1000

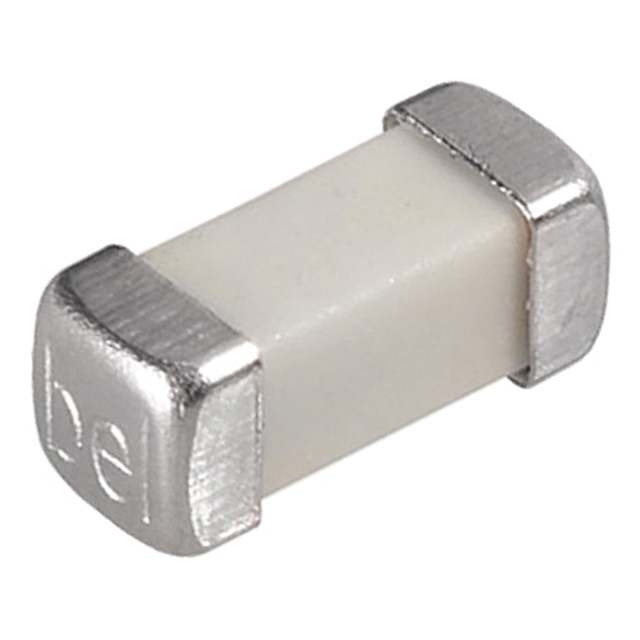

BEL FUSE 熔断保险丝 0679H9150-01

0679H9150-01概述

    Type 0679H Square Ceramic Surface Mount Quick Acting Fuse

    产品简介


    Type 0679H 是一款符合RoHS标准的快速响应表面贴装保险丝,采用陶瓷材质制造,尺寸为2410,适用于多种电子设备和工业应用。它具有高精度熔断特性、宽电流范围(250mA至15A)以及广泛的工作温度范围(-55℃至125℃),确保在严苛环境下保持卓越性能。产品通过严格的测试和认证,可应用于笔记本电脑、LCD显示器、医疗设备、电源设备及POE相关产品等领域。

    技术参数


    | 参数 | 描述 |

    | 类型 | 快速响应保险丝 |
    | 尺寸 | 2410 (毫米) |
    | 工作温度范围 | -55°C 至 +125°C |
    | 电流范围 | 250mA 至 15A |
    | 电压等级 | 350V AC/DC |
    | 最高断流能力 | 100A DC(最大电流等级) |
    | 阻燃材料 | 陶瓷 |
    | 脚镀层 | 银镀层 |
    | 认证和合规性 | 符合欧盟RoHS指令,满足AEC-Q汽车标准 |

    产品特点和优势


    1. 快速响应:能够在短时间内切断过载电流,有效保护电路不受损坏。
    2. 兼容性高:支持260℃回流焊工艺,符合无铅焊接要求,适合现代SMT生产工艺。
    3. 宽电流范围:覆盖从低功率到高功率应用需求,灵活适应各种应用场景。
    4. 耐用性强:具备优异的抗震、耐盐雾和抗热冲击能力,确保在极端条件下的可靠性。
    5. 环保设计:无卤素,符合中国RoHS法规,有助于减少环境影响。

    应用案例和使用建议


    应用案例:
    - 笔记本电脑:保护主板免受内部组件短路造成的损害。
    - 医疗设备:对敏感仪器提供可靠的电路保护。
    - 工业设备:保障自动化生产线中关键设备的安全运行。
    - LCD/LED电视:在过压情况下保护显示面板不受损。
    使用建议:
    - 在设计PCB时,确保铜走线宽度和厚度与额定电流匹配,以避免不必要的发热。
    - 按照IEC60127标准进行安装和焊接,防止因不当操作导致性能下降。
    - 定期检查保险丝状态,特别是在高频工作的环境中,防止长期积累的小过载损伤。

    兼容性和支持


    Type 0679H 与市场上主流的自动插件机兼容,便于实现大批量生产。贝尔公司提供全面的技术支持和售后服务,包括产品选型指导、样品提供以及故障排查服务。此外,产品符合多项国际安全标准,例如UL、CSA和IEC,确保其在全球范围内广泛适用。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 熔断后无法正常工作 | 检查负载是否存在持续过载情况,必要时更换更高额定值保险丝。 |
    | 无法通过焊接测试 | 调整焊接温度曲线,遵循IPC/JEDEC标准重新进行焊接。 |
    | 使用过程中出现异常烧毁现象 | 核实电流值是否超出设计范围,优化电路设计以减少瞬态冲击。 |

    总结和推荐


    Type 0679H 保险丝凭借其卓越的性能和广泛的适应性,在电子行业得到了广泛应用。无论是消费类电子产品还是工业级设备,它都能提供可靠而高效的保护。我们强烈推荐此款产品用于需要高性能和长寿命的应用场景。如果您正在寻找一款集多功能、高安全性于一体的保险丝,Type 0679H无疑是一个理想选择。
    评分:9.5/10
    推荐指数:🌟🌟🌟🌟🌟

0679H9150-01参数

参数
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 103.5A²S
额定电流 15A
熔断电流 -
额定电压-AC 350V
额定电压-DC 60V
长*宽*高 6.1mm*2.54mm*2.79mm
通用封装 SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0679H9150-01厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

0679H9150-01数据手册

厂牌 PDF简要描述 下载
BEL FUSE 熔断保险丝 BEL FUSE 0679H9150-01 0679H9150-01数据手册

0679H9150-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1495 ¥ 1.3974
21000+ $ 0.1308 ¥ 1.2231
76000+ $ 0.1153 ¥ 1.0777
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1397.4
直接购买
加入购物车
