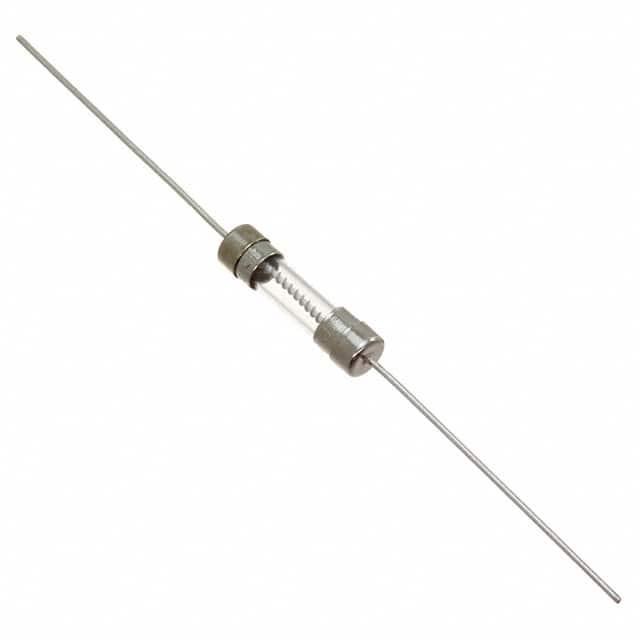

5TTP5-R

产品分类: 熔断保险丝
厂牌: BEL FUSE
产品描述: 125V 157A²S 慢速熔断 Cartridge,Glass 5A 插件,D5.5XL21MM 通孔安装 5mm(长度)*20mm(宽度)
供应商型号: 5TTP5-R
供应商: 云汉优选
标准整包数: 1000
BEL FUSE 熔断保险丝 5TTP5-R

5TTP5-R概述

    # 5TT/5TTP系列慢熔断保险丝技术手册

    一、产品简介


    基本介绍
    5TT/5TTP系列是Bel Fuse公司生产的5×20毫米玻璃/陶瓷管式慢熔断保险丝。该系列产品符合RoHS 2合规要求,并经过UL和CSA标准248-14认证,适用于多种电路保护场景。
    主要功能
    - 慢熔断特性:能承受瞬间过载而不立即切断电路。
    - 保护电子元件或内部电路免受损坏。
    应用领域
    - 开关电源
    - 充电器
    - 显示器
    - 适配器

    二、技术参数


    以下是5TT/5TTP系列的技术规格:
    | 参数 | 值 |

    | 尺寸 | 5×20 mm |
    | 材料 | 玻璃或陶瓷 |
    | 标称电流范围 | 80mA 至 10A |
    | 最高电压 | 250V AC |
    | 工作温度范围 | -55°C 至 +125°C |

    三、产品特点和优势


    特点
    - 符合国际安全标准
    - 广泛的工作温度范围
    - 支持批量及带状包装
    优势
    - 高可靠性与稳定性
    - 适应性强,适合各种恶劣环境
    - RoHS和Halogen-Free环保设计

    四、应用案例和使用建议


    应用案例
    该系列保险丝广泛应用于消费电子产品如手机充电器、家用电器等。它们能够在设备启动时提供必要的瞬态保护,并在长时间运行中持续稳定工作。
    使用建议
    - 确保安装位置便于更换。
    - 定期检查连接点是否有氧化现象。
    - 在极端环境下可能需要额外的散热措施。

    五、兼容性和支持


    兼容性
    5TT/5TTP系列与市面上主流电子设备高度兼容,能够轻松替换同类产品。
    支持服务
    Bel Fuse公司提供全面的技术支持和售后服务,包括产品咨询、故障诊断和技术培训等。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔断后无法正常工作 | 更换新的同型号保险丝 |
    | 触点接触不良 | 清理触点并确保牢固连接 |
    | 过热报警 | 检查负载是否过大并适当调整负载 |

    七、总结和推荐


    综合评价
    5TT/5TTP系列慢熔断保险丝凭借其卓越的质量、广泛的适用性和可靠的安全性能,在众多电子设备中表现出色。它不仅满足了现代电子产品的严格要求,还体现了环保理念。
    推荐结论
    鉴于上述优点,强烈推荐使用5TT/5TTP系列慢熔断保险丝来保障您的设备安全运行。无论是家庭用户还是工业级应用,这一系列产品都是理想的选择。

5TTP5-R参数

参数
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 157A²S
额定电流 5A
熔断电流 -
额定电压-AC 125V
长*宽*高 5mm(长度)*20mm(宽度)
通用封装 插件,D5.5XL21MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

5TTP5-R厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

5TTP5-R数据手册

厂牌 PDF简要描述 下载
BEL FUSE 熔断保险丝 BEL FUSE 5TTP5-R 5TTP5-R数据手册

5TTP5-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
