0697H9100-05

产品分类: 熔断保险丝
厂牌: BEL FUSE
产品描述: 72V 350V 370A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 10A 插件 通孔安装 8.35mm*4mm*7.8mm
供应商型号: N-0697H9100-05
供应商: 云汉优选
标准整包数: 1

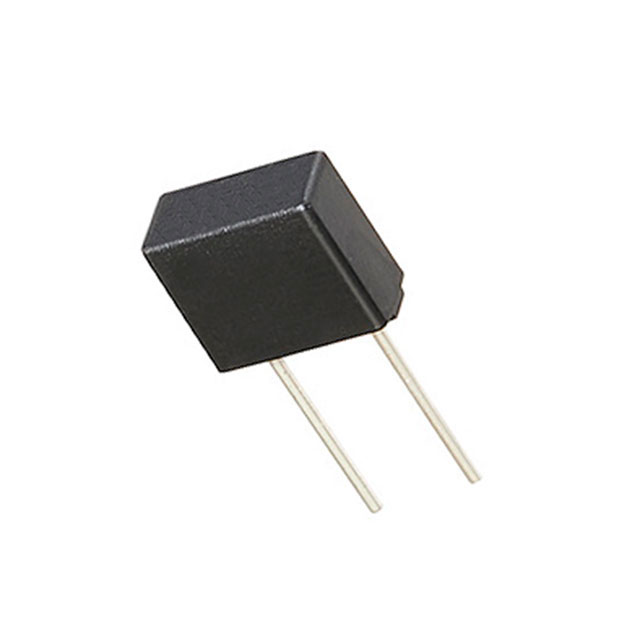

BEL FUSE 熔断保险丝 0697H9100-05

0697H9100-05概述

    # Belfuse 0697H 系列慢熔断微型引线保险丝

    产品简介


    Belfuse 0697H 系列慢熔断微型引线保险丝是为各类电路提供保护而设计的产品。作为一款适用于广泛电压范围(高达350VAC)和电流范围(最高20A)的慢熔断型保险丝,它能为各类组件和内部电路提供有效的保护。该系列保险丝通过了UL 248-14标准认证,并符合RoHS规范。

    技术参数


    电气特性
    - 电压和电流额定值:最大350VAC,72VDC;电流范围从250mA到20A。
    - I2t 特性:快速动作时间,典型短路时间为 <10 ms。
    - 熔化能量:短路时熔化能量在<10毫秒内可达0.017至1048 A²·s。
    - 功率耗散:最大功率耗散从0.070W到1.80W不等。
    - 认证机构:获得多个安全认证,如UL 248-14、IEC 60127-1、IEC 60127-7等。
    物理特性
    - 材料:外壳和盖子采用黑色热塑性塑料(UL 94-V0),引脚采用100%镀锡铜。
    - 尺寸:封装方式多样,包括袋装和卷带式,每盒包装1000个。
    工作环境
    - 温度范围:-55℃至+125℃。
    - 耐久性测试:包括高温储存、温度循环、偏湿测试等。

    产品特点和优势


    Belfuse 0697H 系列慢熔断微型引线保险丝具有以下显著优势:
    - 高I2t特性:适用于需要高短路能力的应用。
    - 广泛适用性:能够承受多种恶劣工作环境。
    - 环保合规:符合RoHS、Halogen Free及Lead Free标准。
    - 可靠性高:通过多项严格的机械和环境测试,确保长期稳定运行。
    - 多样化封装选项:方便在不同应用场景下灵活选择。

    应用案例和使用建议


    应用案例
    - 电源供应:用于保护输入电源线路,避免因过载导致的损害。
    - 电池充电器:保障充电过程的安全,防止电池过充引发火灾。
    - 消费电子:保护手机、平板电脑等个人电子设备的内部电路。
    - 工业控制器:为各种工业控制系统提供可靠的过流保护。
    使用建议
    - 正确安装:确保按照规定的焊接参数进行安装,避免因操作不当导致故障。
    - 适当选型:根据具体应用场景选择合适的电流额定值,以平衡保护需求和成本。
    - 定期检查:对于频繁工作的电路,建议定期检查保险丝的状态,及时更换失效部件。

    兼容性和支持


    Belfuse 0697H 系列慢熔断微型引线保险丝与大多数主流的电路板和组件高度兼容。此外,Belfuse公司还提供了详尽的技术支持服务,包括定制化的产品咨询和技术指导,以确保客户能够充分利用产品性能。

    常见问题与解决方案


    常见问题
    1. 保险丝烧毁后如何更换?
    - 解决方案:确保电路完全断电并确认无残余电压后,拆卸旧保险丝并替换新的同型号产品。
    2. 保险丝触发频率过高怎么办?
    - 解决方案:检查电路是否存在异常负载,必要时增加额外的保护措施或选择更高I2t特性的保险丝。
    3. 保险丝无法正常工作怎么办?
    - 解决方案:首先检查是否有误报现象,确认保险丝是否已经因过载而烧毁,若如此,则需更换新的保险丝。

    总结和推荐


    综上所述,Belfuse 0697H 系列慢熔断微型引线保险丝凭借其出色的I2t特性、广泛的电压电流适用范围、优良的机械和环境耐久性,以及丰富的应用案例,是各类电子设备的理想选择。对于需要在复杂环境中提供可靠保护的应用场合,强烈推荐使用Belfuse 0697H 系列保险丝。

0697H9100-05参数

参数
熔断 I²t 370A²S
额定电流 10A
熔断电流 -
额定电压-AC 350V
额定电压-DC 72V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
长*宽*高 8.35mm*4mm*7.8mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0697H9100-05厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

0697H9100-05数据手册

厂牌 PDF简要描述 下载
BEL FUSE 熔断保险丝 BEL FUSE 0697H9100-05 0697H9100-05数据手册

0697H9100-05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.2364 ¥ 2.0092
1000+ $ 0.173 ¥ 1.4708
21000+ $ 0.1071 ¥ 0.9104
76000+ $ 0.0857 ¥ 0.7283
库存: 1000
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 502.3
