0680L1500-05

产品分类: 熔断保险丝
厂牌: BEL FUSE
产品描述: 125V 125V 3.3A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 1.5A SMD,6.1X2.5MM 贴片安装 6.1mm*2.54mm*2.54mm
供应商型号: 0680L1500-05
供应商: 国内现货
标准整包数: 5000

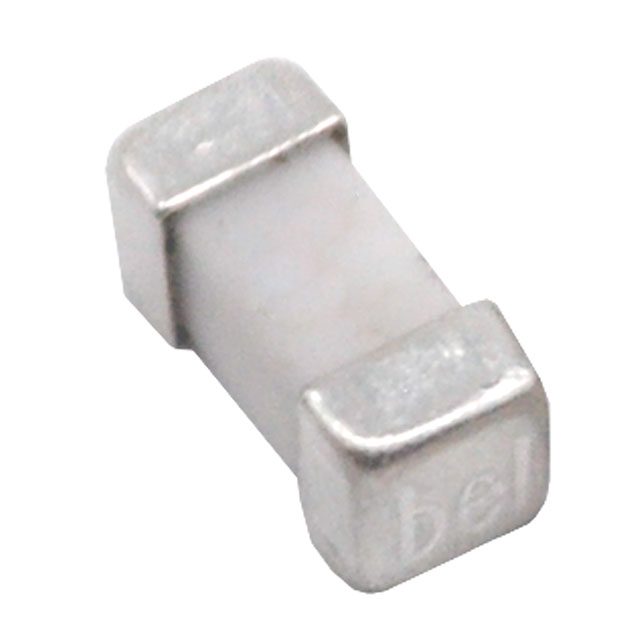

BEL FUSE 熔断保险丝 0680L1500-05

0680L1500-05概述

    Square Ceramic Surface Mount Slow Blow Fuse Type 0680L

    1. 产品简介


    产品类型:
    Type 0680L 是一种慢熔断陶瓷表面贴装式保险丝,符合RoHS标准,专为各类电子产品设计。
    主要功能:
    - 慢熔断特性,能够保护电路免受过电流损坏。
    - 适用于2410 SMD尺寸,可应用于多种不同的电压和电流等级。
    应用领域:
    广泛应用于笔记本存储系统、LCD显示器、电信系统、计算机、无线基站、办公设备、家用电器、工业设备、游戏机、医疗设备、电池充电电路保护等领域。

    2. 技术参数


    电气特性:
    - 电流范围:375mA 至 12A
    - 电压等级:125V AC(最大375mA至7A);50V AC(7A以上至12A)
    - 断路能力:高达100A
    - 最小冷电阻:0.0063Ω(12A型号)
    工作环境:
    - 工作温度范围:-55℃ 至 +125℃
    - 高温储存:可达125℃
    - 湿度测试:85°C/85%RH下连续运行1000小时
    安全认证:
    - UL/CSA/STD.248-14
    - AEC-Q认证

    3. 产品特点和优势


    - 兼容性强:兼容260℃的无铅回流焊接工艺,适合自动插入SMD流程。
    - 广泛应用:适用于各种高低温环境下的电路保护,具有广泛的应用场景。
    - 高可靠性:通过多项严苛的机械和电气测试,如振动、盐雾和热冲击测试。
    - 高电流断路能力:具备高达500A的断路能力。

    4. 应用案例和使用建议


    应用案例:
    - 在LCD显示器中用于电源电路保护。
    - 在游戏机中作为电源和电池保护。
    - 在无线基站中提供关键组件的过载保护。
    使用建议:
    - 确保选择合适的电流和电压等级以满足具体应用需求。
    - 注意安装位置,避免因机械应力导致的损坏。

    5. 兼容性和支持


    - 兼容性:Type 0680L 可与多种标准设备和组件兼容。
    - 支持服务:厂家提供详尽的技术文档和支持,便于用户快速上手。

    6. 常见问题与解决方案


    - 问题1:保险丝频繁熔断
    - 解决方法:检查负载电流是否超过额定值,调整负载或更换更大容量的保险丝。

    - 问题2:保险丝不熔断
    - 解决方法:检查电路是否有短路情况,使用万用表检测负载电流是否正常。

    7. 总结和推荐


    Type 0680L 慢熔断陶瓷表面贴装式保险丝具备高可靠性、广泛的应用范围和严格的测试标准。它非常适合于需要严格保护电路的场合。综合考虑其性能和应用范围,强烈推荐使用该型号保险丝。

0680L1500-05参数

参数
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 3.3A²S
额定电流 1.5A
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
熔断特性 慢速熔断
长*宽*高 6.1mm*2.54mm*2.54mm
通用封装 SMD,6.1X2.5MM
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

0680L1500-05厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

0680L1500-05数据手册

厂牌 PDF简要描述 下载
BEL FUSE 熔断保险丝 BEL FUSE 0680L1500-05 0680L1500-05数据手册
