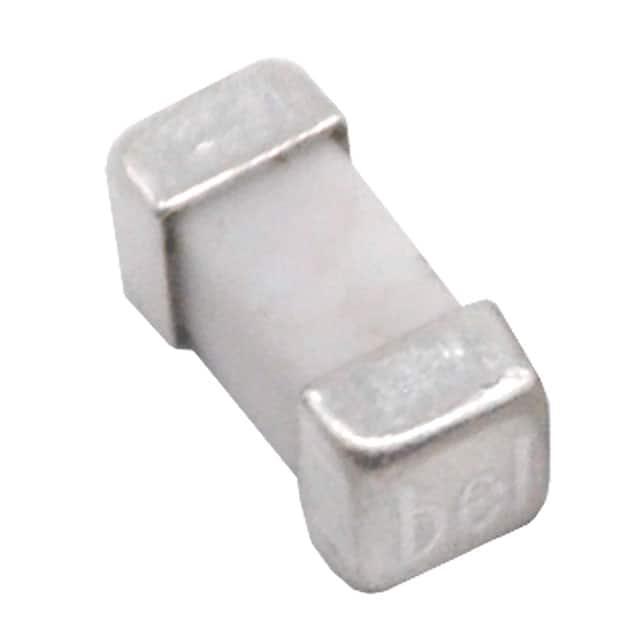

0680L9100-01

产品分类: 熔断保险丝
厂牌: BEL FUSE
产品描述: 75V 50V 170A²S 100A,500A 慢速熔断 Board Mount (Cartridge Style Excluded) 10A SMD,6.1X2.5MM 贴片安装 6.1mm*2.54mm*2.54mm
供应商型号: 3255155
供应商: 海外现货
标准整包数: 1
BEL FUSE 熔断保险丝 0680L9100-01

0680L9100-01概述

    Square Ceramic Surface Mount Slow Blow Fuse (Type 0680L)

    1. 产品简介


    Square Ceramic Surface Mount Slow Blow Fuse(型号0680L)是由Bel Fuse Inc.生产的表面贴装慢速熔断保险丝。这种类型的保险丝广泛应用于各种电子设备中,包括笔记本电脑、存储系统、LCD显示器、电信系统、办公设备等。它以慢速响应为特点,在过载电流逐渐增加时缓慢熔断,从而避免瞬间高峰电流导致不必要的断路。

    2. 技术参数


    以下是0680L系列的主要技术参数和电气特性:
    - 尺寸: 2410 SMD
    - 额定电流范围: 375mA 至 12A
    - 额定电压范围: 交流 125V/直流 75V
    - 温度范围: -55°C 至 125°C
    - 包装形式: 带盘式卷带
    - 认证: AEC-Q标准,符合RoHS,无卤素
    - 电气特性:
    - 冷态电阻: 0.012 Ω 至 0.93 Ω
    - 最大功率耗散: 0.45 W 至 2.16 W
    - 熔断能量: 在10毫秒内为0.10 A²s至180 A²s
    - 机械特性:
    - 冲击强度: 符合MIL-STD-202G标准
    - 振动强度: 符合MIL-STD-202G标准
    - 盐雾测试: 符合MIL-STD-202G标准

    3. 产品特点和优势


    0680L系列的特点包括:
    - 兼容性: 可承受260℃回流焊,适用于无铅焊接工艺。
    - 广泛的应用范围: 从消费电子产品到工业设备,具有广泛的适用性。
    - 可靠的耐久性: 高温存储、温度循环和高湿度环境下的测试均表现优异。
    - 高效保护: 慢速熔断特性使得它在长时间过载情况下能够更好地保护电路。

    4. 应用案例和使用建议


    0680L系列保险丝广泛应用于各类电子设备中,例如:
    - 电源供应系统: 用于电源转换模块中的过载保护。
    - 电池充电电路: 为锂离子电池提供额外的安全保护层。
    - 通信设备: 在电信基站和路由器中保障设备正常运行。
    使用建议:
    - 正确的安装方式: 确保与PCB板上的铜走线尺寸相匹配,提高熔断效率。
    - 定期检查与更换: 定期检查保险丝状态,避免因长期使用而老化失效。

    5. 兼容性和支持


    - 兼容性: 与多种电子设备和组件兼容,可以轻松集成到现有设计中。
    - 技术支持: Bel Fuse Inc.提供了详细的技术文档和客户支持服务,帮助解决使用过程中的任何问题。

    6. 常见问题与解决方案


    - Q: 如何正确选择合适的保险丝?
    - A: 根据负载电流和工作电压选择适当的额定值,同时考虑环境温度影响。
    - Q: 熔断时间不一致如何处理?
    - A: 检查安装环境是否存在异常,如过热或散热不良等问题。
    - Q: 保险丝熔断后如何恢复系统功能?
    - A: 更换新的保险丝并确保重新安装时没有松动,同时检查整个电路系统是否正常。

    7. 总结和推荐


    综上所述,Bel Fuse Inc.的0680L系列慢速熔断保险丝是一款高性能且多功能的产品。其广泛的电流和电压范围、可靠的工作环境适应能力以及出色的电气和机械特性,使其成为众多应用场景的理想选择。无论是用于工业设备还是消费电子产品,0680L系列都能够提供有效的电路保护。因此,强烈推荐给需要高可靠性电路保护解决方案的工程师和技术人员。

0680L9100-01参数

参数
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 170A²S
额定电流 10A
熔断电流 100A,500A
额定电压-AC 50V
额定电压-DC 75V
长*宽*高 6.1mm*2.54mm*2.54mm
通用封装 SMD,6.1X2.5MM
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0680L9100-01厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

0680L9100-01数据手册

厂牌 PDF简要描述 下载
BEL FUSE 熔断保险丝 BEL FUSE 0680L9100-01 0680L9100-01数据手册

0680L9100-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
