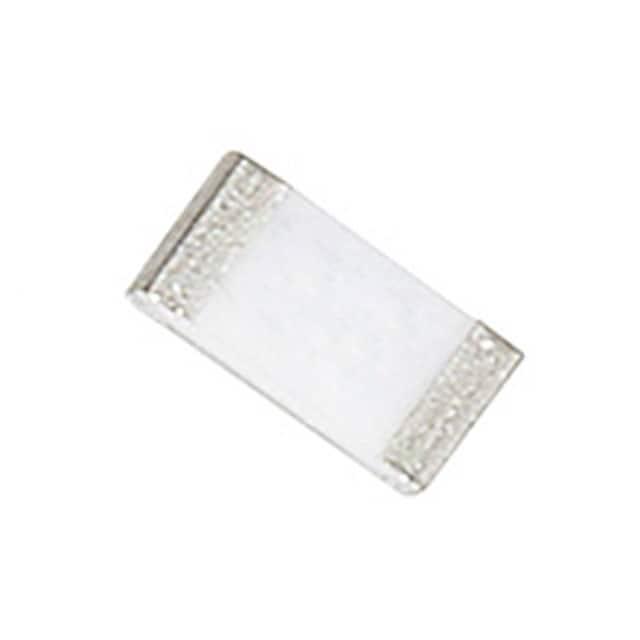

0685T0750-01

产品分类: 熔断保险丝
厂牌: BEL FUSE
产品描述: 63V 63V 0.06A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 750mA 1206 贴片安装 3.2mm*1.58mm*630μm
供应商型号: AV-A-0685T0750-01
供应商: Avnet
标准整包数: 5000
BEL FUSE 熔断保险丝 0685T0750-01

0685T0750-01概述

    # Type C1T 慢熔斷表面貼裝芯片熔斷器技术手册

    产品简介


    Type C1T是一款慢熔斷表面貼裝芯片熔斷器,适用于多种设备。其主要功能是为电路提供保护,防止电流过载导致设备损坏。Type C1T广泛应用于笔记本电脑、汽车导航系统、LED前照灯、薄片式液晶显示器、个人电脑、办公电子设备、工业设备、医疗设备、PoE/PoE+、液晶/LED显示器和电视、电源供应模块、DC-DC转换器等设备中。

    技术参数


    电气特性
    - 电流额定值:750mA至8A
    - 电压额定值:63V(交流/直流)
    - 断流能力:50A
    - 最低冷态电阻:0.020Ω至0.780Ω
    - 最大压降@100%电流:0.12V至0.795V
    - 最大功率损耗@100%电流:0.60W至1.08W
    工作环境
    - 温度范围:-55℃至125℃
    - 湿度耐受性:85%RH,持续1000小时
    - 振动测试:满足MIL-STD-202G标准
    - 冲击测试:满足MIL-STD-202G标准
    - 焊锡耐热性:260℃,20秒(顶部)/10秒(底部)
    其他特性
    - 认证合规性:符合RoHS 2、AEC-Q标准
    - 兼容性:与Pb-free波峰焊接工艺兼容
    - 环保:无卤素、无铅
    - 尺寸:1206 SMD封装

    产品特点和优势


    - 慢熔斷特性:能够应对瞬时电流峰值,减少误动作。
    - 宽温范围:适应各种极端工作环境,确保稳定运行。
    - 高可靠性:通过严格的安全认证,符合国际标准。
    - 方便安装:采用带卷包装,适合自动化贴装。

    应用案例和使用建议


    应用案例
    - 笔记本电脑:用于保护主板上的关键电路。
    - 汽车导航系统:确保设备在极端环境下的安全运行。
    - LED前照灯:在高电流环境下有效防止过载。
    使用建议
    - 建议连续运行时不超过额定电流的80%,以延长使用寿命。
    - 在高温环境下应进一步降额使用,以提高可靠性。
    - 确保正确的焊接工艺以避免潜在故障。

    兼容性和支持


    - 兼容性:与所有符合1206封装标准的PCB板兼容。
    - 支持:厂商提供详尽的技术支持和维护服务,包括在线帮助文档、电话咨询等。

    常见问题与解决方案


    常见问题
    - 问题1:产品接通电源后立即熔断。
    - 解决方案:检查电路是否存在短路或过载现象。

    - 问题2:在高温环境下产品表现不佳。
    - 解决方案:按照手册建议进行降额使用,确保在规定的工作温度范围内运行。

    总结和推荐


    Type C1T慢熔斷表面貼裝芯片熔斷器凭借其独特的慢熔斷特性、广泛的适用温度范围以及良好的机械和环境稳定性,表现出色。特别适合于要求高可靠性的应用场合。综合以上特点,强烈推荐在相关电子设备中使用这款熔斷器。

0685T0750-01参数

参数
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.06A²S
额定电流 750mA
熔断电流 -
额定电压-AC 63V
额定电压-DC 63V
长*宽*高 3.2mm*1.58mm*630μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

0685T0750-01厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

0685T0750-01数据手册

厂牌 PDF简要描述 下载
BEL FUSE 熔断保险丝 BEL FUSE 0685T0750-01 0685T0750-01数据手册

0685T0750-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.1162 ¥ 1.1314
10000+ $ 0.1118 ¥ 1.0881
10000+ $ 0.1118 ¥ 1.0881
15000+ $ 0.1077 ¥ 1.0482
15000+ $ 0.1077 ¥ 1.0482
25000+ $ 0.1077 ¥ 1.0482
35000+ $ 0.1077 ¥ 1.0482
40000+ $ 0.1039 ¥ 1.0115
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 5657
