5HT 4-R

产品分类: 熔断保险丝
厂牌: BEL FUSE
产品描述: 250V 56A²S 1.5KA 慢速熔断 Cartridge,Ceramic 4A 底座安装 5mm(长度)*20mm(宽度)
供应商型号:
供应商:
标准整包数: 0

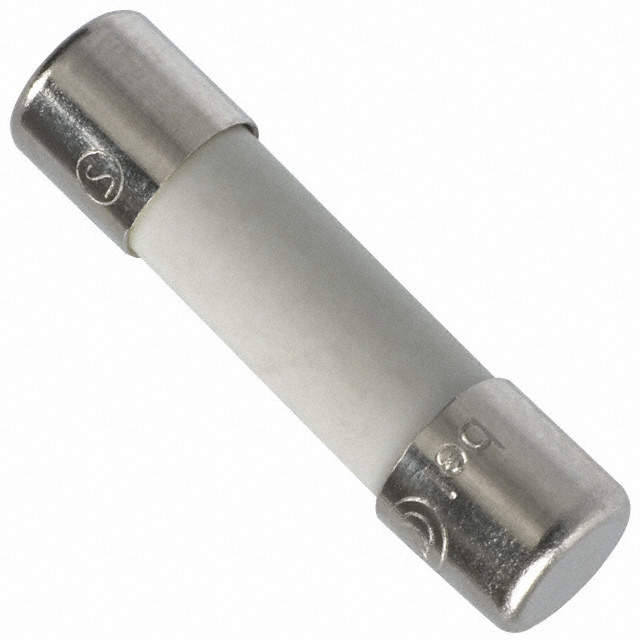

BEL FUSE 熔断保险丝 5HT 4-R

5HT 4-R概述

    5HT/5HTP系列陶瓷管延时熔断保险丝技术手册

    产品简介


    5HT/5HTP系列是Bel Fuse公司生产的5x20mm陶瓷管延时熔断保险丝。该系列产品以其高断开容量、宽工作温度范围及符合国际标准而闻名。这些保险丝广泛应用于电源供应、电池充电器、显示器等领域,提供单个组件或内部电路的保护。

    技术参数


    - 额定电流:
    - 最小: 250mA
    - 最大: 10A
    - 最大工作电压: 250V AC
    - 断开容量: 1500A @ 250V AC
    - 熔断时间: 延时型
    - 工作温度范围: -55℃ 至 +125℃
    - 认证标准: 符合IEC 60127-2, 标准片5
    - 包装方式: 散装、带盘包装(Tape & Reel)
    - 环保标准: RoHS符合,无卤素,无铅

    产品特点和优势


    - 高断开容量: 可承受高达1500A的短路电流
    - 宽温范围: 工作温度范围从-55℃到+125℃,适用于各种极端环境
    - 认证齐全: 符合多项国际安全标准
    - 环保材料: 采用无卤素、无铅材料,符合欧盟RoHS指令

    应用案例和使用建议


    - 应用领域: 电源适配器、充电器、显示器等设备的过流保护
    - 使用建议:
    - 在选择具体型号时,根据电路的实际电流需求来确定适当的额定电流。
    - 确保安装时保险丝与电路板的良好接触,以提高可靠性。


    兼容性和支持


    - 兼容性: 该保险丝可与多种电子设备兼容,如电源适配器、充电器等。
    - 支持服务: Bel Fuse公司提供详尽的技术文档和支持服务,用户可通过其官网获取更多信息。

    常见问题与解决方案


    - 问题1: 保险丝烧毁频繁更换?
    - 解决办法: 检查电路是否存在短路现象或过载情况,必要时更换更高额定电流的保险丝。
    - 问题2: 保险丝安装后无法正常工作?
    - 解决办法: 确认安装正确且牢固,检查电路连接是否有误。

    总结和推荐


    总体而言,5HT/5HTP系列保险丝以其高断开容量、宽工作温度范围及符合国际标准的特性,在各类电子设备的过流保护中表现出色。特别适合那些需要在极端环境下工作的设备。强烈推荐此款产品给需要高性能、高可靠性的工程师和技术人员。

5HT 4-R参数

参数
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 56A²S
额定电流 4A
熔断电流 1.5KA
额定电压-AC 250V
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

5HT 4-R厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

5HT 4-R数据手册

厂牌 PDF简要描述 下载
BEL FUSE 熔断保险丝 BEL FUSE 5HT 4-R 5HT 4-R数据手册

5HT 4-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
