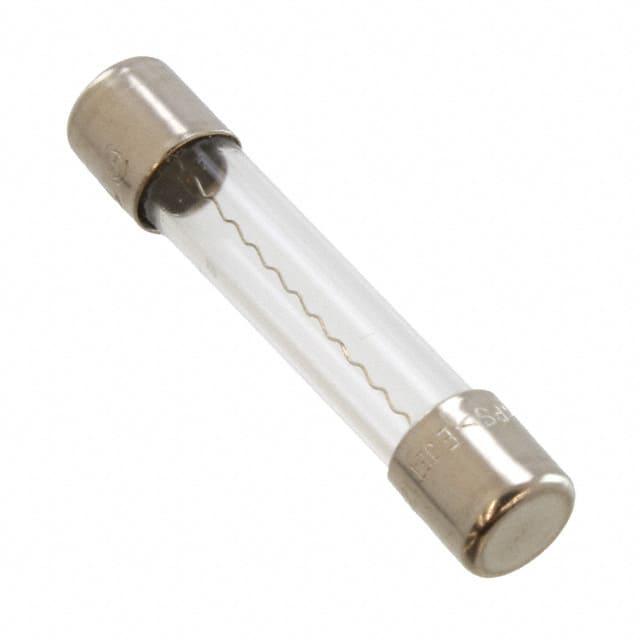

3AG10

产品分类: 熔断保险丝
厂牌: BEL FUSE
产品描述: 250V 316A²S 快速熔断 Cartridge,Glass 10A 底座安装 31.8mm(长度)
供应商型号: 3AG10
供应商: 国内现货
标准整包数: 1000
BEL FUSE 熔断保险丝 3AG10

3AG10概述

    # Bel Fuse 3AG/3AP快熔玻璃管式保险丝技术手册解析

    一、产品简介


    Bel Fuse的3AG/3AP系列快熔保险丝以其高效的保护性能被广泛应用于各种电路中。该系列产品采用1/4 x 1 1/4英寸的玻璃管设计,具备快速响应特性,适合用于对过电流敏感的应用场景。它广泛应用于家用电器、工业设备、通信系统等多个领域。
    主要功能
    - 快速切断过载电流,防止电路损坏。
    - 支持高电压环境下的安全运行。
    - 符合多项国际认证标准,确保可靠性和安全性。
    应用领域
    - 家电设备(如冰箱、洗衣机等)。
    - 工业控制设备。
    - 通信设备。
    - 照明系统及其他需要快速响应保护的应用场合。

    二、技术参数


    以下是3AG/3AP快熔保险丝的关键技术规格:
    | 参数名称 | 值/范围 |

    | 额定电流范围 | 100mA至15A |
    | 额定电压范围 | 125V/250V |
    | 最大断流能力 | 200A(AC250V时),10,000A(AC125V时) |
    | 操作温度范围 | -55°C至+125°C |
    | 材料 | 玻璃管体/镀镍黄铜帽 |
    | 引线材质 | 锡铅镀层铜线 |
    | 包装形式 | 批量包装、轴向带盘包装 |

    三、产品特点和优势


    独特功能
    1. 快速响应:能够迅速切断异常电流,保护设备免受损害。
    2. 多认证支持:符合UL/CSA等权威机构的安全标准。
    3. 多样化额定值:提供多个电流和电压等级选择,满足不同应用场景需求。
    市场竞争力
    - 高性价比,适合大规模生产和集成。
    - 出色的耐用性和可靠性,降低了维护成本。
    - 适用范围广,几乎可以覆盖所有需要保险丝保护的设备。

    四、应用案例和使用建议


    应用案例
    - 在家用空调系统中,用于保护压缩机和电机电路。
    - 在通信基站设备中,作为电源输入端的初级保护装置。
    使用建议
    - 根据负载的具体需求选择合适的额定电流和电压。
    - 注意安装环境温度,避免超出保险丝的工作范围。
    - 定期检查保险丝状态,及时更换失效部件以保证系统的持续稳定运行。

    五、兼容性和支持


    兼容性
    - 可与多种主流电路板设计兼容。
    - 支持标准的Axial Tape & Reel包装,便于自动化生产流程。
    支持服务
    - 提供详尽的技术文档和用户指南。
    - 全球化的技术支持团队,随时解答客户疑问。

    六、常见问题与解决方案


    常见问题及解决方法
    1. 问题:保险丝频繁烧毁
    - 原因:可能过载或瞬态浪涌过大。
    - 解决方法:检查负载情况,必要时升级到更高额定值的保险丝。
    2. 问题:无法找到额定值匹配的产品
    - 原因:特定项目需求特殊化。
    - 解决方法:联系制造商定制化生产。

    七、总结和推荐


    综合评估
    Bel Fuse的3AG/3AP快熔保险丝凭借其高效、可靠的特点,在多个行业中占据重要地位。其广泛的电流和电压覆盖范围,以及良好的认证资质,使其成为众多应用场景的理想选择。
    推荐结论
    强烈推荐此系列产品给需要高性能保护解决方案的用户。无论是家庭还是工业应用,这款保险丝都能提供卓越的保护效果,同时具备优秀的性价比。
    联系方式
    Bel Fuse Inc.
    206 Van Vorst Street, Jersey City, NJ 07302
    Tel: 201-432-0463
    Fax: 201-432-9542
    E-Mail: belfuse@belfuse.com
    Website: [www.belfuse.com](http://www.belfuse.com)
    订购信息
    参见第67-68页的产品目录。
    本手册的所有信息可能会根据公司更新而变化,请访问官网获取最新资料。

3AG10参数

参数
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 316A²S
额定电流 10A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
长*宽*高 31.8mm(长度)
安装方式 底座安装
零件状态 停产
包装方式 散装

3AG10厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

3AG10数据手册

厂牌 PDF简要描述 下载
BEL FUSE 熔断保险丝 BEL FUSE 3AG10 3AG10数据手册
