0ADGC9250-BE

产品分类: 熔断保险丝
厂牌: BEL FUSE
产品描述: 500V 500V 1500A²S Cartridge,Ceramic 25A 底座安装 31.8mm(长度)
供应商型号: ET-3872637
供应商: 海外现货
标准整包数: 1

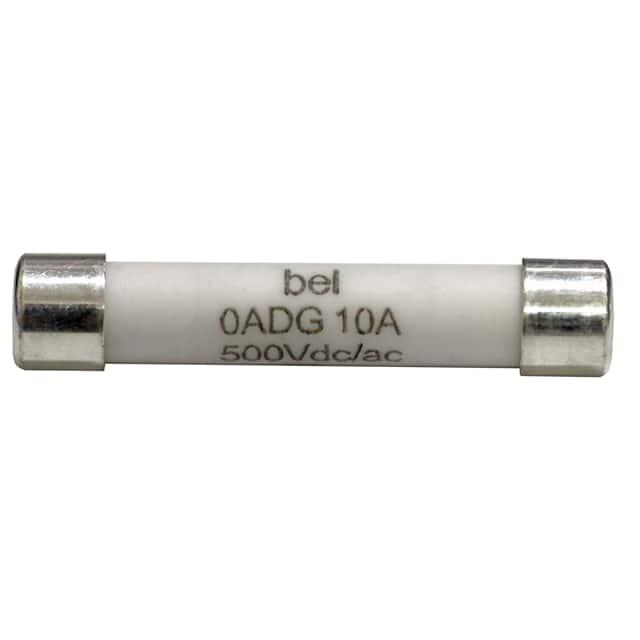

BEL FUSE 熔断保险丝 0ADGC9250-BE

0ADGC9250-BE概述


    产品简介


    Belfuse公司的0ADGX系列是6x32mm陶瓷管高涌流熔断器,符合RoHS标准。这些熔断器主要用于工业电源供应、电动汽车(EV)/混合动力汽车(HEV)充电模块等领域。其独特的设计使其能够在大电流和高能量的应用中提供可靠保护。

    技术参数


    - 额定电压: 500VAC/DC
    - 电流范围: 8A - 30A
    - 分断能力: 在500V AC/DC时可达1kA
    - 冷电阻:
    - 8A: 15 mΩ
    - 10A: 11.5 mΩ
    - 16A: 5.3 mΩ
    - 20A: 4.0 mΩ
    - 25A: 3.0 mΩ
    - 30A: 2.5 mΩ
    - 预飞弧I2t:
    - 8A: 165 A2·sec
    - 10A: 260 A2·sec
    - 16A: 410 A2·sec
    - 20A: 680 A2·sec
    - 25A: 1500 A2·sec
    - 30A: 2350 A2·sec
    - 工作温度: -50°C 至 125°C
    - 安全认证: E20624

    产品特点和优势


    0ADGX系列熔断器具有以下显著特点:
    - 高涌流耐受性: 高能浪涌电流下依然能够稳定运行。
    - 高分断能力: 适用于高能量应用,确保系统的安全性。
    - 环保材料: 使用无铅银镀层端帽和镀锡铜引脚,符合欧盟RoHS标准。
    - 全面认证: 通过多项安全测试和认证,保证产品的可靠性和合规性。

    应用案例和使用建议


    应用案例
    - 工业电源供应: 在工业环境中,0ADGX系列熔断器可以有效防止过载引起的电路故障。
    - 电动汽车充电模块: 在高电流和高压的环境下,能够快速响应并切断故障电路。
    使用建议
    - 确保安装时遵循正确的焊接参数,避免损坏熔断器。
    - 定期检查熔断器的状态,以确保其正常工作。
    - 根据具体应用场景选择合适的电流和电压等级。

    兼容性和支持


    0ADGX系列熔断器具有广泛的兼容性,可与其他标准电气设备配合使用。Belfuse公司提供了详尽的技术支持文档和售后服务,确保用户在使用过程中得到充分的支持。

    常见问题与解决方案


    - 问题: 熔断器频繁烧毁。
    - 解决方案: 检查电路是否有短路现象,必要时更换更高分断能力的熔断器。
    - 问题: 熔断器未达到预期的保护效果。
    - 解决方案: 确认熔断器的电流和电压等级与电路需求匹配,检查熔断器安装是否正确。

    总结和推荐


    0ADGX系列陶瓷管高涌流熔断器以其高可靠性、强分断能力和环保特性,在多个关键应用领域表现出色。其独特的设计使其在面对大电流和高能量负载时仍然保持稳定。对于需要高可靠性熔断保护的应用场合,0ADGX系列是一个非常理想的选择。
    综上所述,强烈推荐使用0ADGX系列熔断器。

0ADGC9250-BE参数

参数
额定电流 25A
熔断电流 -
额定电压-AC 500V
额定电压-DC 500V
熔断特性 -
保险丝类型 Cartridge,Ceramic
熔断 I²t 1500A²S
长*宽*高 31.8mm(长度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0ADGC9250-BE厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

0ADGC9250-BE数据手册

厂牌 PDF简要描述 下载
BEL FUSE 熔断保险丝 BEL FUSE 0ADGC9250-BE 0ADGC9250-BE数据手册

0ADGC9250-BE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.2965
10+ $ 4.7046
25+ $ 4.368
50+ $ 3.6173
100+ $ 3.3155
250+ $ 3.0849
500+ $ 2.8911
1000+ $ 2.7886
2000+ $ 2.7665
库存: 582
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 5.29
