0680L1000-05

产品分类: 熔断保险丝
厂牌: BEL FUSE
产品描述: 125V 125V 1.5A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 1A SMD,6.1X2.5MM 贴片安装 6.1mm*2.54mm*2.54mm
供应商型号: U-0680L1000-05
供应商: 云汉优选
标准整包数: 5000
BEL FUSE 熔断保险丝 0680L1000-05

0680L1000-05概述

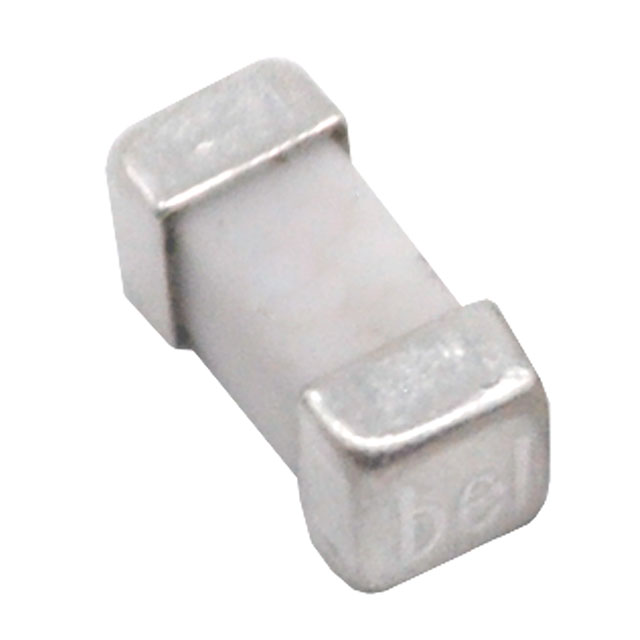

    Square Ceramic Surface Mount Slow Blow Fuse (Type 0680L)

    1. 产品简介


    Type 0680L Square Ceramic Surface Mount Slow Blow Fuse 是由贝尔熔断器公司生产的表面贴装慢速熔断型陶瓷保险丝。这些保险丝适用于各种电子产品,如笔记本电脑、LCD显示器、通信系统、计算机和办公设备等。该产品符合RoHS标准,采用2410尺寸,具备多种电流范围(从375mA到12A),满足不同的电路保护需求。

    2. 技术参数


    电气特性:
    - 电流范围:375mA 到 12A
    - 电压等级:交流 125V 和直流 75V
    - 熔断特性曲线:100% 额定电流时无限制时间;200% 时无限制时间;300% 时最短熔断时间为0.15秒;800% 时最短熔断时间为0.01秒。
    - 电阻:典型冷态电阻为0.0063欧姆至0.93欧姆不等,具体取决于额定电流。
    物理特性:
    - 封装:2410尺寸(SMD)
    - 引脚材料:镀银帽/镀金帽/钯镀帽
    - 标记:“电流等级”,“T”,“L” 激光刻印在陶瓷管上,“bel” 刻印在端帽上
    - 包装:带式包装,每卷5000个
    安全认证:
    - UL/CSA/EN 60127-4 标准认证

    3. 产品特点和优势


    - 慢速熔断:适合感应性负载,例如电动机和变压器,能够承受短暂的过载而不熔断。
    - 宽工作温度范围:从-55°C到125°C,适合各种恶劣的工作环境。
    - 兼容性强:支持260°C的回流焊接工艺,适合无铅焊料工艺。
    - 高可靠性:通过了多项军用标准测试,包括冲击、振动、盐雾和高温存储测试。

    4. 应用案例和使用建议


    应用场景:
    - 笔记本和存储系统:防止硬盘和其他存储设备的过载。
    - 电信系统:保障通信设备的安全运行。
    - 无线基站:保护无线设备免受过载损害。
    使用建议:
    - 在选择保险丝时,确保其额定电流和电压与电路相匹配。
    - 考虑使用环境,特别是在高湿度或温度波动大的环境中,需要选择相应防护等级的产品。
    - 在焊接过程中,遵循推荐的焊接参数以保证产品的可靠性和使用寿命。

    5. 兼容性和支持


    - 兼容性:与260°C的回流焊接工艺兼容,可使用无铅焊料。
    - 厂商支持:提供标准的技术支持和服务,包括用户手册、在线帮助和售后服务。

    6. 常见问题与解决方案


    常见问题:
    - 安装时保险丝熔断:可能是由于焊接过程中的过热导致。
    解决方案:检查焊接温度和时间,确保在推荐范围内。
    - 长时间未熔断:可能是由于过载时间过长。
    解决方案:检查电路负载,调整保险丝额定值或增加保护措施。
    - 过早熔断:可能是由于安装不当或环境因素影响。
    解决方案:重新检查安装步骤和环境条件。

    7. 总结和推荐


    Type 0680L保险丝凭借其出色的熔断特性、宽泛的工作温度范围和高度的可靠性,在各种应用场景中表现出色。尤其适合需要承受反复过载和瞬态冲击的应用场合。此外,它的兼容性和广泛的适用性使得它在市场上具有很高的竞争力。综上所述,我们强烈推荐这款产品给需要高效、稳定电路保护的客户。
    通过上述分析,Type 0680L保险丝是一款性能优异、广泛应用的电子元器件,特别适合在工业、医疗、通信等多个领域使用。

0680L1000-05参数

参数
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 1.5A²S
额定电流 1A
长*宽*高 6.1mm*2.54mm*2.54mm
通用封装 SMD,6.1X2.5MM
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0680L1000-05厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

0680L1000-05数据手册

厂牌 PDF简要描述 下载
BEL FUSE 熔断保险丝 BEL FUSE 0680L1000-05 0680L1000-05数据手册

0680L1000-05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.2247 ¥ 2.1011
25000+ $ 0.1885 ¥ 1.7624
80000+ $ 0.1591 ¥ 1.4878
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 10505.5
