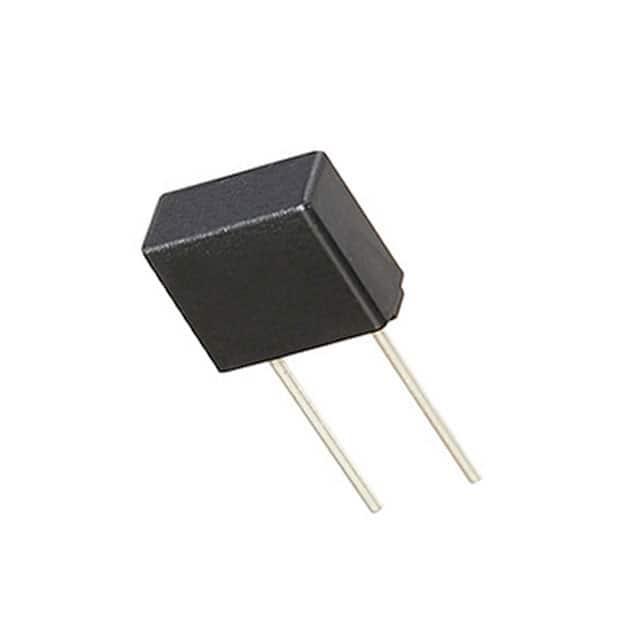

0697H0500-05

产品分类: 熔断保险丝
厂牌: BEL FUSE
产品描述: 100V 350V 1.1A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 500mA 插件 通孔安装 8.35mm*4mm*7.8mm
供应商型号: N-0697H0500-05
供应商: 云汉优选
标准整包数: 1
BEL FUSE 熔断保险丝 0697H0500-05

0697H0500-05概述

    0697H 系列慢熔保险丝:技术手册

    产品简介


    0697H 系列慢熔保险丝是一种微型径向引脚式高电流保险丝,专为需要时间延迟设计的应用而设计。该系列满足UL 248-14标准,适用于高达20安培的高电流应用。这些保险丝具有多种电压等级和电流范围,广泛应用于电源、电池充电器、消费电子产品、适配器和工业控制器等领域。

    技术参数


    - 电气特性:
    - 额定电压:350VAC,72VDC
    - 额定电流:250mA至20A
    - 融断电流特性:时间延迟(350VAC,72VDC)
    - 断路能力:最高达200A(72VDC)
    - 安全认证:
    - 符合UL 248-14标准
    - AEC-Q合规
    - 欧盟RoHS 2011/65/EU指令合规
    - 环境条件:
    - 工作温度范围:-55℃至+125℃
    - 贮存温度范围:-55℃至+125℃
    - 温度循环:JESD22方法JA-104测试条件B
    - 带电湿度测试:MIL-STD-202方法103,85°C/85%RH,带10%操作功率,持续1000小时
    - 物理规格:
    - 材料:基座和盖子为黑色热塑塑料(UL 94-V0),引脚为镀锡铜
    - 封装选项:袋装(1000个/箱)或卷带包装(1000个/箱)
    - 标记:保险丝上印有“bel”,“0697H”,“电流额定值”,“350V”等字样;标签上印有制造商标识和其他相关信息

    产品特点和优势


    - 高I²t值和时间延迟:高电流额定值和时间延迟特性使得这些保险丝非常适合需要瞬时保护的应用。
    - 高可靠性:符合AEC-Q标准和RoHS规范,确保在汽车和其他严苛环境中使用时的可靠性和环保性。
    - 宽工作温度范围:能够在极端环境下稳定工作,适应各种恶劣环境。
    - 兼容性好:提供多种封装选项,便于集成到不同的电路板设计中。

    应用案例和使用建议


    - 电源:适用于交流和直流电源,可以防止过载和短路导致的损坏。
    - 电池充电器:提供可靠的过电流保护,确保电池充电过程的安全。
    - 消费电子产品:如电视、电脑、手机等,可以保护内部电路免受瞬时电流冲击。
    - 工业控制器:适用于工业环境中的高电流控制设备,保证系统的稳定性。
    使用建议:
    - 在设计电路时,根据具体需求选择合适的电流和电压额定值。
    - 考虑环境温度和湿度对保险丝性能的影响,在高湿度或高温环境下应适当降低额定电流。
    - 注意保险丝的时间延迟特性,避免因瞬时电流波动导致不必要的断开。

    兼容性和支持


    - 兼容性:可与多种电子元器件和设备兼容,特别是符合AEC-Q标准的汽车电子系统。
    - 技术支持:Bel公司提供详尽的技术文档和售后服务,确保用户能够正确安装和使用这些保险丝。

    常见问题与解决方案


    - 问题1:如何选择正确的保险丝电流额定值?
    - 解决方案:根据实际电路的最大工作电流,选择一个略高于该电流的保险丝额定值,以确保在正常工作状态下不会触发断开。
    - 问题2:如何判断保险丝是否已断开?
    - 解决方案:观察保险丝外观是否有明显的断裂或变色现象,或者通过万用表测量电路通断来判断。

    总结和推荐


    综上所述,0697H 系列慢熔保险丝凭借其高可靠性、宽工作温度范围和多样的封装选项,在多种应用场景中表现出色。它们不仅符合严格的行业标准,还提供了良好的兼容性和广泛的支持服务。因此,无论是用于消费电子产品还是工业控制系统,这款保险丝都是理想的选择。我们强烈推荐在您的设计中采用这一系列保险丝,以提升系统的整体可靠性和安全性。

0697H0500-05参数

参数
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 1.1A²S
额定电流 500mA
熔断电流 -
额定电压-AC 350V
额定电压-DC 100V
长*宽*高 8.35mm*4mm*7.8mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装
