0679L1000-05

产品分类: 熔断保险丝
厂牌: BEL FUSE
产品描述: 125V 125V 0.54A²S 快速熔断 Board Mount (Cartridge Style Excluded) 1A 2410 贴片安装 6.1mm*2.54mm*2.79mm
供应商型号: N-0679L1000-05
供应商: 云汉优选
标准整包数: 5000

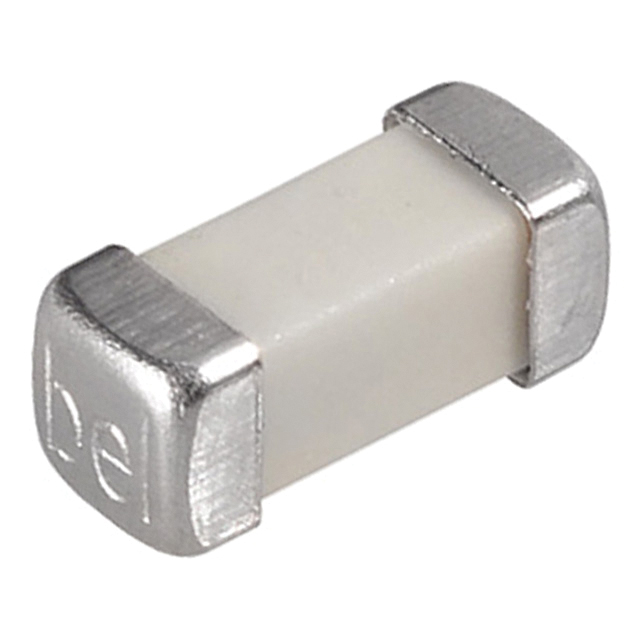

BEL FUSE 熔断保险丝 0679L1000-05

0679L1000-05概述

    # Square Ceramic Surface Mount Quick Acting Fuse Type 0679L

    产品简介


    Type 0679L 是一款由贝尔熔断器(Bel Fuse)推出的快速动作表面贴装式陶瓷保险丝。该产品以其卓越的性能和广泛的适用范围在电路保护领域占据一席之地。0679L 系列 采用符合RoHS标准的2410尺寸设计,专为高要求的应用环境打造。产品广泛应用于笔记本电脑、LCD显示器、办公电子设备、工业设备及医疗设备等领域,同时支持POE和POE+等网络供电系统。

    技术参数


    | 参数 | 描述 |

    | 类型 | 快速动作,表面贴装陶瓷保险丝 |
    | 尺寸 | 2410 SMD |
    | 工作温度范围 | -55°C 至 +125°C |
    | 额定电流范围 | 250mA 至 20A |
    | 断路能力 | 250mA–20A/125V AC 或 300A DC |
    | 包装方式 | 缠绕带与卷盘(Tape & Reel),适用于自动插入表面贴装工艺 |
    | 认证 | AEC-Q、UL/CSA/STD.248-14、符合欧盟RoHS标准 |
    | 主体材料 | 陶瓷 |
    | 接触端子 | 银镀层帽、金镀层帽、钯镀层帽 |
    | 兼容性 | 可耐受260°C回流焊接过程,支持无铅焊接工艺 |

    产品特点和优势


    Type 0679L 熔断器具有以下几个显著特点:
    1. 快速动作特性:能在短时间内迅速切断电路,避免因过载或短路造成的设备损坏。
    2. 宽温域适应性:能够在极端环境中稳定运行,特别适合工业及车载环境。
    3. 高可靠性:符合严格的国际安全标准(如AEC-Q),并提供多种认证支持。
    4. 环保友好:无卤素设计,符合RoHS标准,减少对环境的影响。
    5. 高性能保障:通过了多项严苛的测试验证(如振动、盐雾、热冲击等)。
    6. 自动化兼容性:采用缠绕带与卷盘包装,便于大规模自动化生产。
    这些特点使 Type 0679L 成为高可靠性应用的理想选择,在市场上具备强劲的竞争力。

    应用案例和使用建议


    应用场景
    - 笔记本电脑:保护主板和电源模块免受过流影响。
    - LCD/LED 显示器:在高压环境下提供稳定的电路保护。
    - 工业设备:如自动化生产线的电路过载防护。
    - 医疗设备:确保患者安全和设备稳定性。
    使用建议
    1. 正确匹配额定值:根据负载电流合理选择对应额定电流的型号,避免误配导致保护失效。
    2. 安装时注意方向:保险丝具有特定方向性,需按指定方式安装以保证最佳性能。
    3. 定期检查:长时间运行后,建议对保险丝进行检测,必要时更换以确保持续保护。

    兼容性和支持


    - 兼容性:Type 0679L 熔断器可与其他主流SMD设备良好配合,广泛适配于不同品牌和类型的电子组件。
    - 技术支持:Bel Fuse 提供全面的技术文档与客户服务支持,包括在线培训、故障排除指南和售后维修服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 融断器触发频繁 | 检查负载是否超出额定范围,调整负载配置。 |
    | 环境温度过高导致触发 | 改善散热条件,降低周围环境温度。 |
    | 安装方向错误 | 确保按照制造商指定的方向安装保险丝。 |

    总结和推荐


    Type 0679L 快速动作表面贴装陶瓷保险丝凭借其出色的性能参数、高可靠性和广泛的适用性,成为一款极具市场竞争力的产品。无论是笔记本、工业设备还是医疗应用,它都能提供可靠的电路保护。此外,贝尔熔断器在支持和服务方面表现优异,为客户提供了安心的使用体验。
    推荐结论:强烈推荐在需要高可靠性和快速保护的电路设计中选用 Type 0679L 熔断器,它将成为您设计中的理想之选!
    如有更多疑问或定制需求,请联系 Bel Fuse 官方客服团队获取进一步帮助。
    官方网站:[belfuse.com](https://www.belfuse.com)

    版权所有 © 2023 Bel Fuse, Inc.

0679L1000-05参数

参数
额定电压-AC 125V
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.54A²S
额定电流 1A
熔断电流 -
长*宽*高 6.1mm*2.54mm*2.79mm
通用封装 2410
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0679L1000-05厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

0679L1000-05数据手册

厂牌 PDF简要描述 下载
BEL FUSE 熔断保险丝 BEL FUSE 0679L1000-05 0679L1000-05数据手册

0679L1000-05封装设计

查看详情并下载
Symbol
Footprint
3D Model
