0680L9100-05

产品分类: 熔断保险丝
厂牌: BEL FUSE
产品描述: 75V 50V 170A²S 100A,500A 慢速熔断 Board Mount (Cartridge Style Excluded) 10A SMD,6.1X2.5MM 贴片安装 6.1mm*2.54mm*2.54mm
供应商型号: N-0680L9100-05
供应商: 云汉优选
标准整包数: 5000

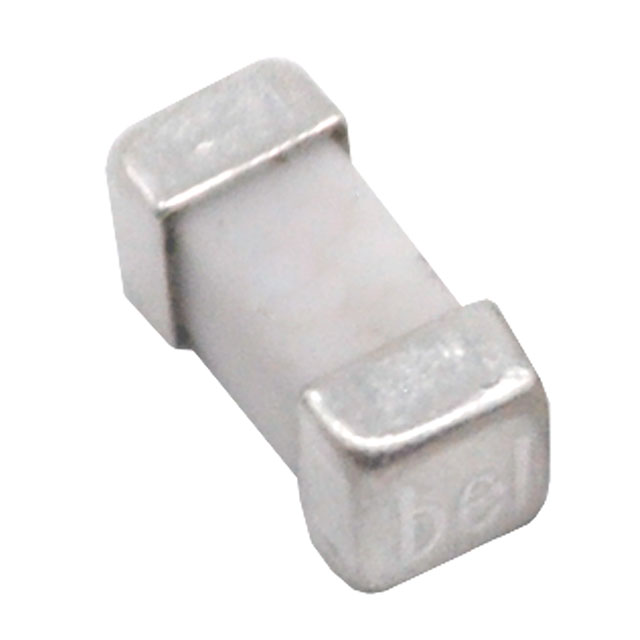

BEL FUSE 熔断保险丝 0680L9100-05

0680L9100-05概述

    # Square Ceramic Surface Mount Slow Blow Fuse Type 0680L

    产品简介


    Square Ceramic Surface Mount Slow Blow Fuse(方形陶瓷贴片慢熔断保险丝)是Bel Fuse公司推出的一款高性能保险丝。该产品尺寸为2410,符合RoHS标准,适用于笔记本电脑存储系统、LCD显示器、电信系统、计算机、无线基站、办公电子设备、家用电器、工业设备、游戏机、医疗设备、电池充电电路保护、以太网供电(PoE和PoE+)、液晶电视等多个应用领域。它采用卤素自由设计,满足AEC-Q标准,具备出色的抗冲击和振动能力,以及高可靠性。

    技术参数


    基本参数
    - 类型:慢熔断,2410 SMD
    - 焊接温度:兼容260℃的红外无铅焊接工艺
    - 工作电流范围:375mA至12A
    - 工作温度范围:-55℃至125℃
    - 包装方式:卷带式,适合自动插入式SMD工艺
    电气特性
    - 额定电压范围:交流125V、直流125V和交流50V、直流75V
    - 中断额定值(短路额定值):100A至500A
    - 熔断时间:根据测试电流不同,熔断时间有所变化
    - 100%:超过4小时
    - 200%:无固定值
    - 300%:0.15秒至3秒
    - 800%:0.01秒至0.1秒
    安全认证
    - 通过UL、CSA和STD.248-14认证
    材料
    - 陶瓷管体
    - 银镀层端子/金镀层端子/钯镀层端子

    产品特点和优势


    - 宽范围的工作电流:375mA至12A,适用于多种应用场景。
    - 宽广的工作温度范围:-55℃至125℃,适应严苛环境。
    - 快速响应时间:能够在短时间内迅速切断过载电流,保证设备安全。
    - 兼容性强:支持260℃的红外无铅焊接工艺,满足现代制造需求。
    - 高可靠性:通过多项严格的机械和电气测试,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    - 笔记本电脑存储系统:保护笔记本电脑中的关键部件免受过流损坏。
    - 液晶电视:保护电源模块,避免因短路造成的损害。
    - 通信设备:保护无线基站和通信设备中的敏感电路。
    使用建议
    - 在选择合适的电流等级时,应根据具体应用场景进行评估,避免电流过大导致误动作。
    - 在安装过程中,注意遵循正确的焊接工艺,避免过高温度对保险丝造成损坏。

    兼容性和支持


    - 该产品与多种SMD工艺兼容,适用于各种自动化装配线。
    - Bel Fuse提供全面的技术支持和售后服务,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 如何确定合适的电流等级?
    - 解决办法:参考设备的最大工作电流,选择略高于实际工作电流的等级,以保证设备的稳定运行。
    2. 如何判断保险丝是否已熔断?
    - 解决办法:检查电路是否恢复正常工作,如仍存在问题,则需更换新的保险丝。
    3. 长时间暴露在高温环境中会导致保险丝失效吗?
    - 解决办法:避免保险丝长时间处于高温环境中,确保良好的散热条件。

    总结和推荐


    总体来看,Type 0680L Square Ceramic Surface Mount Slow Blow Fuse是一款高性能、高可靠性的保险丝,适用于多种应用场景。它的宽泛的工作电流范围、快速响应时间和良好的电气特性使其在市场上具有很强的竞争优势。因此,强烈推荐在需要高可靠性保护的应用中使用该产品。

0680L9100-05参数

参数
额定电压-DC 75V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 170A²S
额定电流 10A
熔断电流 100A,500A
额定电压-AC 50V
长*宽*高 6.1mm*2.54mm*2.54mm
通用封装 SMD,6.1X2.5MM
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0680L9100-05厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

0680L9100-05数据手册

厂牌 PDF简要描述 下载
BEL FUSE 熔断保险丝 BEL FUSE 0680L9100-05 0680L9100-05数据手册

0680L9100-05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.1993 ¥ 1.8633
25000+ $ 0.17 ¥ 1.5891
库存: 75000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 9316.5
