0698Q2500-01

产品分类: 熔断保险丝
厂牌: BEL FUSE
产品描述: 140V 350V 快速熔断 Board Mount (Cartridge Style Excluded) 2.5A 插件 通孔安装 8.35mm*4mm*7.7mm
供应商型号: FA-0698Q2500-01
供应商: Avnet
标准整包数: 1000

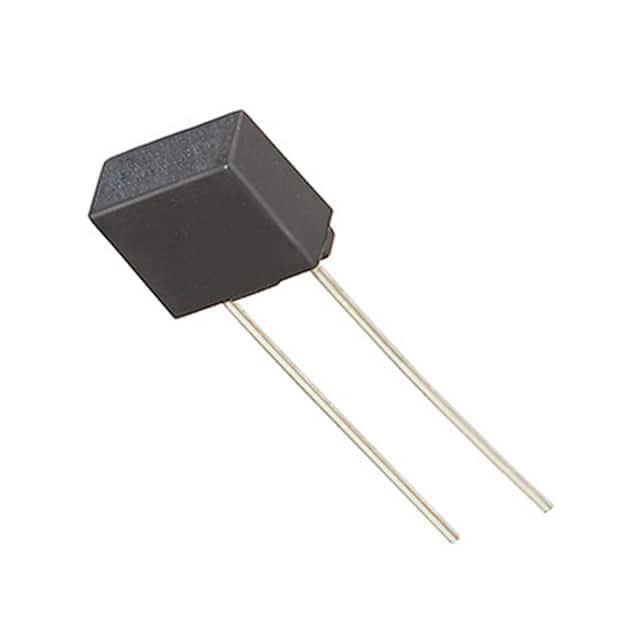

BEL FUSE 熔断保险丝 0698Q2500-01

0698Q2500-01概述

    # 0698Q 系列快速动作径向引线微熔断器

    产品简介


    产品类型
    0698Q系列是贝尔(Bel)公司推出的一款快速动作径向引线微熔断器,专门设计用于提供过载保护。其广泛应用于各类电子设备中,确保各个电路部分的安全运行。
    主要功能
    - 快速响应:具备极高的快速响应能力,在出现异常电流时能迅速切断电源。
    - 高电压耐受:能够承受高达350VAC和140VDC的工作电压。
    - 增强断开能力:高断裂能力使其在处理短路时更加可靠。
    - AEC-Q标准认证:符合汽车级标准,适用于严格环境要求的应用。
    应用领域
    0698Q系列熔断器主要用于单个组件或内部电路的过载保护。常见的应用场景包括:
    - 照明设备
    - 电信设备
    - 充电器
    - 电源装置
    - 显示器
    - 适配器

    技术参数


    | 参数 | 描述 |

    | 材料 | - 基座和盖子:黑色阻燃热塑塑料,UL 94-V0等级 |
    - 引脚:镀镍铜,具有良好的焊接性 |
    | 标记 | - 熔丝上:“bel”、“0698Q”、“电流等级”、“350V” |
    - 标签上:“bel”、“0698Q”、“电流等级”、“电压等级”、“断开能力” |
    | 电气特性 | - 测试电流:最大200%,最小时间为5秒 |
    - 最大电流容量:6.3A |
    - 电压等级:350VAC / 140VDC |
    - 断开能力:高达100A |
    | 安全认证 | - UL 248-14 |
    - AEC-Q标准认证 |

    产品特点和优势


    特点
    - 高电压等级:支持350VAC和140VDC,适用于多种电压环境。
    - 高可靠性:增强的断开能力确保在异常情况下快速切断电源。
    - 多重认证:不仅符合UL标准,还通过了AEC-Q认证,可应用于汽车电子领域。
    优势
    - 优越的断开能力确保了在故障情况下的安全性。
    - 简化的电路设计减少了系统复杂度,提高了可靠性。
    - 高温、低温及振动等极端环境下的良好表现使其更适用于工业级应用。

    应用案例和使用建议


    应用案例
    - 照明设备:用于保护LED灯条,防止由于电流过大导致灯具损坏。
    - 电源装置:安装在充电器或适配器中,保障充电过程中的安全性。
    - 显示器:防止电视、显示器等显示设备的内部电路因短路而受损。
    使用建议
    - 在选择额定电流时,需考虑实际负载条件,选择合适的熔断器以避免误报或过早熔断。
    - 考虑熔断器的工作环境温度,高温环境下可能需要降额使用。

    兼容性和支持


    兼容性
    0698Q系列微熔断器与其他电子元件和设备具有良好的兼容性,可以轻松集成到现有的电路设计中。
    支持
    贝尔公司提供了详细的技术文档和支持服务,包括详尽的产品手册和技术支持热线,用户可通过这些资源获取更多帮助。

    常见问题与解决方案


    常见问题
    1. 如何选择正确的电流等级?
    - 解决方案:根据负载的实际电流需求来确定合适的电流等级,通常应选择略高于实际电流的熔断器。

    2. 安装过程中需要注意什么?
    - 解决方案:确保正确安装,并且检查所有连接部位无虚接现象;同时注意熔断器的极性方向,以免造成误操作。

    总结和推荐


    综合评估
    0698Q系列熔断器以其出色的性能和广泛的应用领域成为了一款非常优秀的产品。其高电压等级、增强断开能力和良好的环保特性使其在市场上具备很高的竞争力。
    推荐
    鉴于其卓越的表现,强烈推荐在各种需要电路保护的应用中使用0698Q系列熔断器。无论是日常家用电子产品还是工业级设备,这款产品都是您的理想选择。

0698Q2500-01参数

参数
额定电压-AC 350V
额定电压-DC 140V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t -
额定电流 2.5A
熔断电流 -
长*宽*高 8.35mm*4mm*7.7mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0698Q2500-01厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

0698Q2500-01数据手册

厂牌 PDF简要描述 下载
BEL FUSE 熔断保险丝 BEL FUSE 0698Q2500-01 0698Q2500-01数据手册

0698Q2500-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
