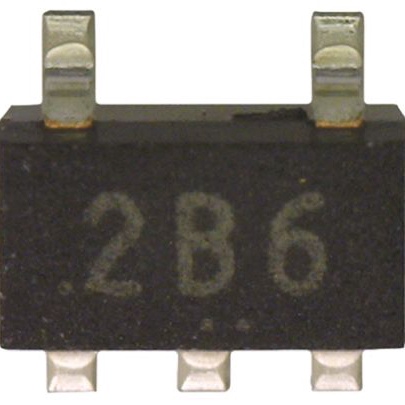

TC7SH125F,LJ(CT

厂牌: TOSHIBA
产品描述: Toshiba 双总线缓冲器, VHC系列, SSOP封装, 5引脚
供应商型号: 4386906
供应商: 海外现货
标准整包数: 5
TOSHIBA 缓冲器/驱动器/收发器 TC7SH125F,LJ(CT

TC7SH125F,LJ(CT概述


    产品简介


    TC7SH125F 是一款CMOS数字集成电路,适用于硅单片机。此产品具有3态输出的总线缓冲器功能,适用于广泛的电子应用领域。广泛应用于汽车电子、工业自动化、通信设备及消费电子等领域。

    技术参数


    - 功能性描述:3态输出总线缓冲器
    - 认证标准:符合AEC-Q100 (Rev. H)可靠性标准
    - 工作温度范围:Topr = -40 至 125℃(部分型号Topr = -40至85℃)
    - 高速性能:tpd = 3.8 ns(典型值,VCC=5.0V, CL=15pF)
    - 低功耗:ICC = 2.0 μA(最大值,Ta = 25℃)
    - 高噪声容限:VNIH = VNIL = 28% VCC(最小值)
    - 输入耐压:5.5 V
    - 工作电压范围:VCC = 2.0至5.5 V

    产品特点和优势


    - AEC-Q100认证:确保在极端条件下依然可靠,适用于汽车电子等需要高可靠性场景。
    - 宽温度范围:可适应极端的工作环境,如汽车电子中的高温或低温环境。
    - 高速运行:tpd = 3.8 ns确保快速响应,适合对速度要求高的应用场合。
    - 低功耗设计:ICC = 2.0 μA有助于延长电池寿命或降低功耗。
    - 高噪声容限:提高系统的稳定性和可靠性。
    - 宽工作电压范围:2.0至5.5 V确保更灵活的应用范围。

    应用案例和使用建议


    应用案例
    - 汽车电子:作为汽车控制系统中的信号缓冲器,确保信号传输的稳定性。
    - 工业自动化:用于工厂自动控制系统的数据传输,提高系统整体响应速度。
    - 通信设备:作为通信系统中的信号缓冲器,确保信号完整性。
    使用建议
    - 确保所有未使用的输入端连接到VCC或GND,以避免输入悬空导致的不确定性。
    - 在极端环境下使用时,注意其工作温度范围,确保不会超过规定范围。
    - 针对高速应用,应考虑使用低电容负载来进一步提高信号完整性。

    兼容性和支持


    - 兼容性:适用于多种电压输入的系统,支持广泛的电压范围。
    - 支持和服务:用户可通过联系Toshiba销售代表获取详细的产品认证和支持服务。

    常见问题与解决方案


    1. 问:如何处理过压保护?
    - 答:避免输入电压超出范围,一般情况下不超过5.5V。如有必要,可在输入端加装过压保护电路。
    2. 问:如何处理电源纹波过大?
    - 答:建议采用稳定的电源供应并加装电容滤波,确保输入电压的稳定。
    3. 问:在高温环境下工作是否会降低性能?
    - 答:是的,长时间在高温下工作可能会影响产品的性能和寿命。建议在设计时考虑散热措施。

    总结和推荐


    TC7SH125F 是一款高度可靠的CMOS数字集成电路,具有广泛的工作温度范围、高速响应和低功耗等特点。其应用领域广泛,尤其适用于汽车电子、工业自动化等对可靠性要求较高的行业。建议在选择合适应用场景时,充分考虑其特性和应用需求,以获得最佳性能。

TC7SH125F,LJ(CT参数

参数
最小工作供电电压 2V
低电平输出电流 8mA
极性 非反相
输出数量 1
每元件位数 1
最大工作供电电压 5.5V
逻辑功能 Buffer,Non-Inverting
输入数量 1
高电平输出电流 8mA
输出类型 三态
元件数量 1
输入类型 -
Iq-静态电流 2mA
长*宽*高 2.9mm*1.6mm*1.1mm
通用封装 SSOP-5-P-0.95
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TC7SH125F,LJ(CT厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TC7SH125F,LJ(CT数据手册

厂牌 PDF简要描述 下载
TOSHIBA 缓冲器/驱动器/收发器 TOSHIBA TC7SH125F,LJ(CT TC7SH125F,LJ(CT数据手册

TC7SH125F,LJ(CT封装设计

查看详情并下载
Symbol
Footprint
3D Model
