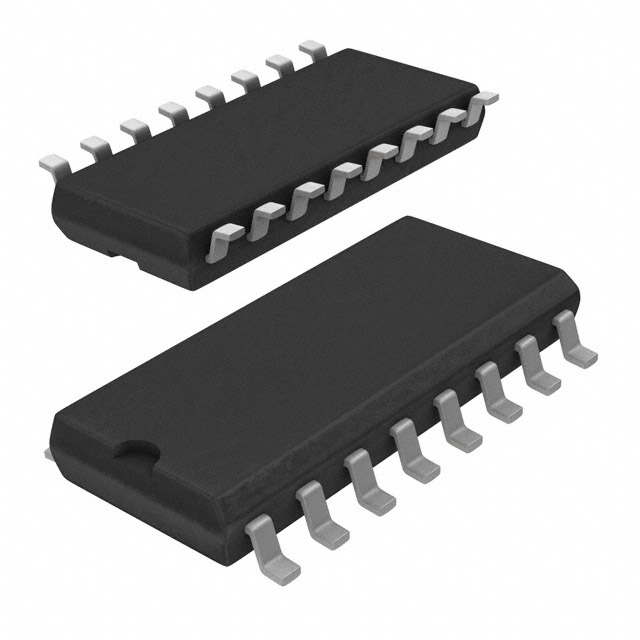

TC74HC165AF(EL,F)

产品分类: 寄存器
厂牌: TOSHIBA
产品描述: 15ns Serial 1 1 2V 6V 5.2mA 并行或串行至串行,移位寄存器 HC -5.2mA SOP 贴片安装 5.3mm(宽度)*1.5mm(高度)
供应商型号: TC74HC165AF(EL,F)
供应商: 国内现货
标准整包数: 2000
TOSHIBA 寄存器 TC74HC165AF(EL,F)

TC74HC165AF(EL,F)概述


    产品简介


    TC74HC165AP/AF 是一款由东芝(Toshiba)生产的高性能CMOS 8位并行/串行输入,串行输出移位寄存器。它采用硅栅C2MOS技术制造,实现了高速操作与低功耗的优势。该器件主要用于数字集成电路的应用中,广泛应用于各种需要快速数据传输和处理的场合,如计算机外围设备、通信系统和工业自动化等领域。

    技术参数


    - 高频率: 最大时钟频率 \( f{max} \) 为56 MHz(典型值),适用于高达5V的工作电压。
    - 低功耗: 最大直流电流 \( I{CC} \) 仅为4μA(典型值),适合电池供电的设备。
    - 噪声抑制: 高噪声容限 \( V{NIH} \) 和 \( V{NIL} \) 达到\( V{CC} \) 的28%(最小值)。
    - 输出驱动能力: 每个输出端可以驱动10个LSTTL负载。
    - 对称输出阻抗: 输出高电平 \( I{OH} \) 和低电平 \( I{OL} \) 都达到4mA(最小值)。
    - 传播延迟时间: 最小传播延迟时间为13ns(典型值)。
    - 宽工作电压范围: 工作电压 \( V{CC} \) 范围为2至6V。
    - 引脚和功能兼容性: 与74LS165兼容。

    产品特点和优势


    TC74HC165AP/AF 的关键优势在于其高集成度和卓越的性能。它采用了先进的CMOS技术,保证了在高速数据处理中的可靠性和低功耗。此外,它的宽工作电压范围和对称输出阻抗使其在多种应用场景中具有很高的灵活性和适应性。这些特点使得它在许多高要求的数字电路设计中成为首选。

    应用案例和使用建议


    应用案例:
    1. 计算机外围设备: 如键盘扫描和编码,打印机接口等。
    2. 通信系统: 数据传输中的缓冲和同步。
    3. 工业自动化: 多传感器数据采集和处理。
    使用建议:
    - 确保所有输入引脚与电源或地线相连,避免未连接导致的不稳定状态。
    - 使用外部去耦电容以减小电源纹波。
    - 在高频应用中注意电路布局,减少寄生电感和电容的影响。

    兼容性和支持


    兼容性:
    - 与74LS165引脚和功能兼容,易于替换传统芯片。
    支持:
    - 东芝提供详尽的技术文档和支持,帮助客户解决问题并优化设计。

    常见问题与解决方案


    1. 问:器件在高温环境下性能下降?
    - 答: 请确保器件在规定的温度范围内工作,避免长时间暴露于极端温度下。如有必要,请参考《东芝半导体可靠性手册》中的热管理策略。

    2. 问:输入信号不稳定导致寄存器数据出错?
    - 答: 使用外部去耦电容滤波输入信号,并确保信号上升和下降时间符合规格要求。

    总结和推荐


    TC74HC165AP/AF 是一款性能优越、低功耗的8位移位寄存器,适用于多种高性能数字电路设计。其广泛的适用性和可靠性使其在市场上具有很强的竞争力。对于需要高速数据处理和低功耗的应用场景,强烈推荐使用该器件。

TC74HC165AF(EL,F)参数

参数
最大工作供电电压 6V
元件数量 1
最小工作供电电压 2V
低电平输出电流 5.2mA
高电平输出电流 -5.2mA
时钟频率 -
逻辑功能 并行或串行至串行,移位寄存器
逻辑系列 HC
传播延迟时间 15ns
电路数量 1
输出类型 Serial
长*宽*高 5.3mm(宽度)*1.5mm(高度)
通用封装 SOP
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装
