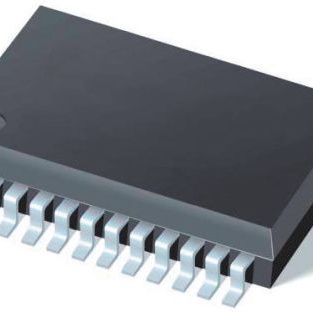

TB62747AFG(O,EL)

产品分类: LED驱动器
厂牌: TOSHIBA
产品描述: 3.3V,5V 45mA 3.3V,5V 26V(Max) SOP 贴片安装
供应商型号: UNP-TB62747AFG(O,EL)
供应商: 海外现货
标准整包数: 1
TOSHIBA LED驱动器 TB62747AFG(O,EL)

TB62747AFG(O,EL)概述

    TB62747AFG/AFNG 16-Output Constant Current LED Driver

    产品简介


    TB62747AFG/AFNG 是一款由东芝公司生产的双极CMOS集成电路,专门用于LED和LED面板显示器。这款驱动器具备16个输出通道,每个通道都能提供恒定电流,这种电流通过一个外部电阻可调。凭借高性能的设计,TB62747AFG/AFNG适用于各种高要求的应用场景,例如室内照明、显示屏背光、指示灯和广告牌等。

    技术参数


    - 供电电压:3.3 V 或 5.0 V
    - 输出电流范围:@ VDD = 3.3 V, VO = 0.4 到 1.0 V, 1.5 至 35 mA;@ VDD = 5.0 V, VO = 0.4 到 1.2 V, 1.5 至 45 mA
    - 电流精度:@ REXT = 1.2 kΩ, VO = 0.4 V, VDD = 3.3 V 和 5.0 V,±1.5%
    - 高电平输出切换速度:twOE(L) = 100 ns (最小)
    - 控制数据格式:串行输入并行输出
    - 输入信号电压等级:3.3 V 和 5.0 V CMOS 接口(施密特触发器输入)
    - 时钟频率:最大为 25 MHz
    - 操作温度范围:Topr = -40 到 85°C
    - 封装形式:SSOP24-P-300-1.00B(TB62747AFG)和 SSOP24-P-300-0.65A(TB62747AFNG)

    产品特点和优势


    TB62747AFG/AFNG 具备如下显著特点和优势:
    - 高集成度:集成16个输出通道的移位寄存器、锁存器和恒流输出,大大减少了设计复杂度。
    - 宽广的工作温度范围:-40°C 到 85°C 的工作温度范围,适合多种恶劣环境。
    - 高速传输能力:最高时钟频率达到 25 MHz,满足高速数据传输需求。
    - 高精度电流调节:通过外部电阻进行精确的电流调整,确保每个输出通道的电流一致性。
    - 低功耗设计:优化后的电源管理和节能设计,降低整体功耗。

    应用案例和使用建议


    TB62747AFG/AFNG 可广泛应用于LED背光、指示灯、LED显示屏等多个领域。根据手册中的描述,以下是使用此驱动器时的一些优化建议:
    - 散热设计:对于高电流输出,应考虑良好的散热措施,避免由于过热导致性能下降或损坏。
    - 外部电阻选择:外部电阻的选择直接关系到输出电流的大小,建议使用稳定的精密电阻,以确保电流的准确性。
    - 应用测试:进行充分的应用测试,特别是在大规模生产前,确保其在实际环境下的稳定性和可靠性。

    兼容性和支持


    TB62747AFG/AFNG 具有广泛的兼容性,可以与大多数标准3.3 V 和 5.0 V 的 CMOS 接口无缝对接。厂商提供了详尽的技术支持文档和专业的售后保障服务,帮助用户解决使用过程中的任何问题。

    常见问题与解决方案


    - 问:如何防止输出短路?
    - 答:避免将输出引脚短接到电源或地,这可能导致设备损坏。
    - 问:在多器件级联使用时,应注意什么?
    - 答:注意时钟信号的传播延迟可能会影响数据传输的准确性,需要合理设计时序。
    - 问:如何确保输出电流的稳定性?
    - 答:选择合适的外部电阻,确保负载一致性和稳定性。

    总结和推荐


    综上所述,TB62747AFG/AFNG是一款高效、可靠的恒流驱动器,特别适用于LED显示和照明领域。其高集成度、宽温工作范围、精确的电流调节能力和卓越的数据传输性能使其在市场上具有很强的竞争力。因此,我强烈推荐使用这款产品,尤其是在追求高可靠性和高性能的项目中。

TB62747AFG(O,EL)参数

参数
最大输入电压 3.3V,5V
输出电流 45mA
最小输出电压 -
最大输出电压 26V(Max)
输出数量 -
效率 -
最小输入电压 3.3V,5V
调光方式 -
拓扑 -
功率 -
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
